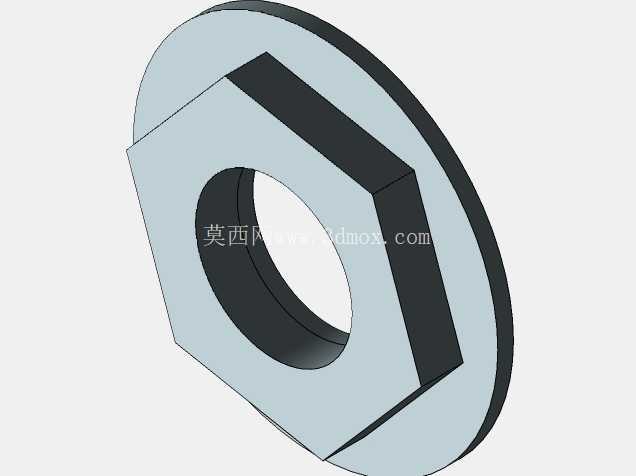

CVT传动用卡式锁紧六角法兰螺母结构

　　这款卡式锁紧螺母主要应用在无级变速传动机构的锁紧定位场景中，在CVT变速系统的主轴锁紧环节承担核心的轴向限位作用，区别于常规六角螺母的结构设计，它集成了法兰承压面与六角施力段的复合结构，能够在不额外加装平垫圈的前提下，增大与被连接件的接触承压面积，降低接触面的压应力，避免锁紧过程中对被连接件表面造成压痕损伤，同时也能在持续振动的传动工况下，分散锁紧力的作用范围，减少螺母松动的概率。从结构设计逻辑来看，这款螺母的六角施力段厚度经过针对性匹配，既能够满足标准扳手的施力咬合深度要求，避免拧紧过程中出现扳手滑脱、棱角崩损的问题，又不会因为六角段过厚导致整体轴向尺寸冗余，挤占传动腔体内的有限安装空间。后端的法兰盘与六角段为一体化成型结构，不存在分体垫圈的装配间隙，在承受交变轴向载荷的时候，不会因为垫圈的窜动导致锁紧预紧力出现衰减，这一点在CVT传动的高速运转工况下尤为重要——CVT变速过程中主轴会承受持续的轴向推力与转速波动带来的振动，普通螺母加平垫圈的组合在长时间运行后，很容易因为垫圈与螺母、被连接件之间的微动磨损导致预紧力下降，引发主轴窜动、带轮偏移等故障，而一体化法兰结构的卡式螺母从根源上消除了这一装配间隙带来的隐患。

　　在安装边界的适配性上，这款螺母的内螺纹孔径与CVT主轴的轴端螺纹规格完全匹配，法兰盘的外径尺寸经过核算，刚好覆盖被锁紧的带轮轮毂端面的环形承压区域，不会因为法兰外径过大与周边的变速机构转动部件发生运动干涉，也不会因为外径过小导致承压面积不足，无法提供足够的锁紧摩擦力。六角段的对边尺寸符合标准紧固件的扳手尺寸规范，现场装配或者后期维护的时候，不需要使用特制的专用扳手，采用常规的开口扳手、套筒扳手都可以完成拧紧与拆卸操作，降低了运维环节的工具适配成本。

　　从实际使用的工况适配角度出发，这款螺母的锁紧面做了平整化处理，与轮毂端面贴合的时候能够保证面接触的均匀性，避免出现局部贴合不实导致的锁紧力偏载，在装配过程中只要按照对应螺纹规格的额定预紧力矩拧紧，就可以实现可靠的轴向锁紧，能够承受CVT变速过程中频繁变化的轴向载荷，不会因为带轮的轴向移动、传动带的张力波动出现螺母回松的问题。在结构细节的处理上，螺母的内螺纹入口处做了导向倒角，装配的时候可以快速对准主轴轴端的螺纹，避免螺纹对位偏差导致的螺纹牙损伤，提升装配的效率；六角段的棱角处做了微小的倒钝处理，既不会影响扳手的咬合，也能避免装配过程中尖锐棱角划伤操作人员的手部，同时减少零件周转过程中棱角磕碰导致的尺寸变形。

　　不同于常规的薄型螺母，这款卡式螺母的整体轴向尺寸结合了锁紧可靠性与安装空间的双重要求，在CVT主轴的轴端锁紧位置，预留的安装空间十分有限，过厚的螺母会导致轴端螺纹伸出长度不足，无法满足螺纹啮合的安全扣数要求，过薄的螺母则会因为螺纹啮合长度不足、自身结构强度不够，在大预紧力下出现螺纹滑牙、螺母开裂的问题，这款螺母的厚度设计刚好满足螺纹啮合的安全扣数要求，同时自身的结构强度能够承受额定预紧力矩下的拉伸应力，在长期的交变载荷作用下不会出现塑性变形，保证锁紧状态的稳定性。在传动系统的装配序列中，这款螺母属于轴系装配的末端锁紧零件，安装顺序位于带轮、轴承等部件装配到位之后，拧紧之后可以将整个轴系的零部件轴向压紧，消除轴承的轴向游隙，保证轴系转动过程中的同轴度，避免轴系出现窜动引发的振动、噪音问题，是CVT传动结构中保障轴系运行稳定性的关键紧固件。
