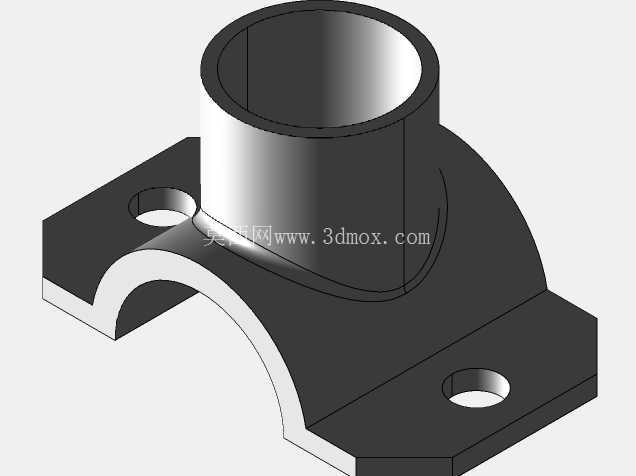

带安装法兰的弧形管夹固定支座结构

　　这类带安装法兰的弧形管夹固定支座，在工业流体输送、气动回路布设、小型设备管线排布场景中应用十分广泛，核心作用是实现圆柱型管路与安装基面的刚性固定，抵消管路运行过程中产生的振动、轴向窜动与径向偏移，避免管路接口处因应力集中出现渗漏、松脱甚至断裂的问题。从结构设计逻辑来看，主体采用半圆弧包覆式结构，弧面曲率与待固定的管材外径完全匹配，安装时配合另一半同规格的弧形夹片即可形成完整的环形抱紧结构，相比全环式管座，这种分体式结构在后期管线维护时无需沿管路轴向串动拆卸，只需松开连接螺栓即可完成管线调整或更换，大幅降低现场运维的操作难度。

　　上部的圆柱凸台并非冗余结构，其内径与待固定管路的外径保持一致，相当于在抱紧区域上方增加了一段轴向定位段，能够有效分散抱紧力对管壁的局部压强，避免薄壁管材在螺栓锁紧过程中出现圆度变形，尤其是针对PVC、薄壁不锈钢这类刚性较弱的管材，这段延伸的定位凸台能将抱紧应力沿轴向分散到更长的管壁接触面上，杜绝管材被夹扁导致通径减小的问题。下部的安装法兰采用双侧平板外伸结构，两个安装孔对称分布在弧形主体的两侧，孔位间距经过严格的受力校核，当螺栓锁紧后，安装基面的反作用力会均匀传递到弧形抱紧段，不会出现单侧受力导致的夹座偏斜。设计过程中需要重点把控几个尺寸边界：首先是弧形内表面的粗糙度，需要控制在Ra3.2以内，减少与管材外壁的摩擦损耗，同时保证抱紧时的摩擦力足够抵抗管路的轴向推力；其次是安装孔的中心高，即弧形面最低点到安装基面的距离，这个尺寸直接决定了管路布设时与基面的安全间隙，需要避开基面的焊缝、凸起结构，同时预留出保温层、防护套的安装空间；再者是上部圆柱凸台的高度，通常设置为管材外径的0.8-1.2倍，过高会增加整体结构的占用空间，过低则无法起到分散应力的作用。

　　法兰板的厚度需要根据待固定管路的通径、工作压力进行匹配，通径在50mm以下的低压管路，法兰厚度设置为5-8mm即可满足强度要求，安装孔的直径比配套安装螺栓大1mm，预留出安装时的位置调整余量，避免因加工误差导致螺栓无法穿入。在实际选型应用中，这类固定支座需要根据管路的工作环境调整细节设计：如果应用在有腐蚀介质的化工场景，接触管材的弧面需要增加绝缘衬垫，避免不同金属材质接触产生电化学腐蚀；如果应用在振动较大的设备旁，比如空压机、水泵的出口管路，法兰与安装基面之间需要加装橡胶减震垫，吸收管路传递的振动能量，避免螺栓长期受交变载荷出现松脱。

　　建模过程中需要特别注意弧形面与上部圆柱段、下部法兰板的过渡圆角处理，所有转角处都设置R2-R5的圆角，避免应力集中，尤其是在弧形段与法兰板的连接位置，是整个结构受力最大的区域，圆角过渡能够大幅提升结构的抗疲劳强度，避免长期受载后出现裂纹。这类结构看似简单，实则每个尺寸都对应实际安装中的受力需求，没有多余的设计冗余，在保证固定强度的前提下尽可能压缩了整体体积，适合在设备内部空间紧凑的场景下使用，比如小型液压站的管路排布、自动化设备的气动管线固定、机柜内部的穿线固定等场景，都能看到这类结构的应用。
