教学用小型双梁起重实训装置结构

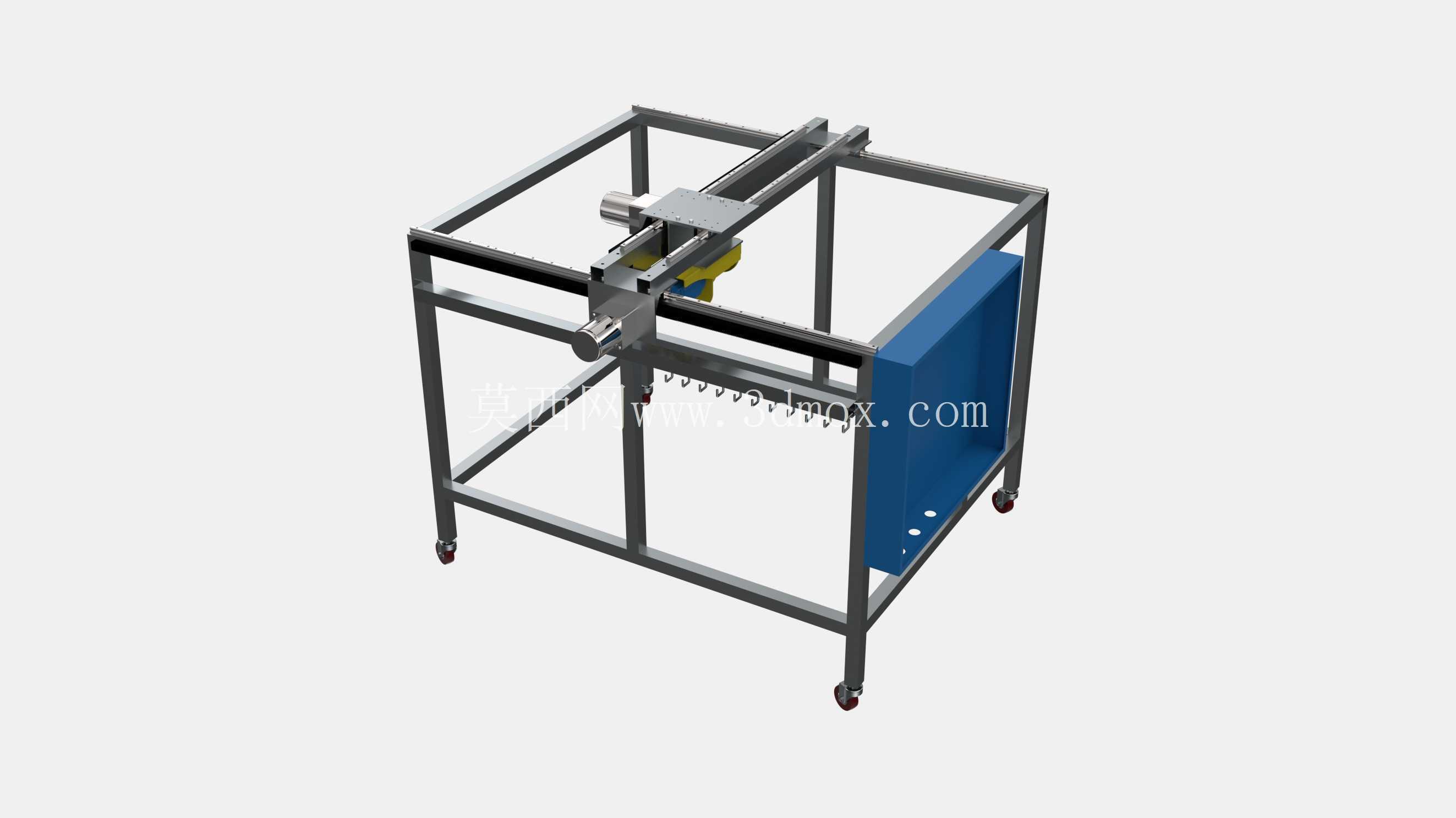

　　这套实训用双梁起重结构，主要面向职业院校、技工类院校的机械装配、起重机械认知类教学场景搭建，区别于工业现场大吨位双梁起重机的重载设计，整体采用轻量化方管焊接框架作为主体承载结构，底部配置四个带刹车的万向脚轮，可在实训教室内灵活移动布置，无需做地面预埋固定，适配教学场景下频繁调整工位、分组实操的使用需求。

　　从结构功能来看，主体框架采用矩形截面型钢焊接成型，两根平行布置的主梁作为起升小车的运行轨道，主梁跨度控制在适配室内教学的尺寸范围，整体外轮廓宽度不超过常规实训台的摆放边界，高度适配站立操作的人机工程要求，避免教学过程中出现登高操作的安全隐患。起升小车采用跨装式结构卡在双梁轨道上，配套的横向行走机构可实现沿主梁方向的水平位移，起升组件集成在小车上，可完成垂直方向的吊取动作，整套机构可完整复现工业双梁起重机的大车行走、小车横移、重物起升三个核心运动维度，让学员能直观理解起重设备的运动逻辑。

　　设计过程中优先考虑教学场景的安全性与易观察性，框架侧部安装的蓝色护罩用于包覆电气控制组件，避免实训操作时学员直接接触接线端子等带电部件，同时护罩采用外露式安装，拆卸后可直接观察内部电气布线与控制元件排布，方便开展电气原理、接线实操类教学。起升端的吊具采用简化设计，可搭配不同重量的教学配重块使用，满足不同阶段的实操演示需求，不会因为吊具结构过于复杂分散学员对核心起重原理的注意力。

　　从安装边界来看，整套装置底部脚轮的安装孔位采用标准型材连接尺寸，若有固定安装需求，可直接拆除脚轮后通过底部框架的预留孔配合膨胀螺栓固定在地面，转换为固定式实训台使用；主梁上的小车运行轨道采用可拆式连接，可根据教学需求更换不同截面的轨道型材，演示不同轨道形式对小车运行平稳性的影响；框架上部预留了多个标准安装孔位，可拓展加装限位开关、行程传感器、称重模块等工业常用起重配件，拓展教学内容的覆盖范围，从基础的结构认知延伸到传感器调试、安全保护装置验证等进阶实训内容。

　　在结构细节处理上，所有型钢焊接位置都做了焊后打磨处理，去除焊渣与尖锐边角，避免实训过程中出现划伤风险；运动部件的配合位置都预留了合理的间隙，既保证运动过程无卡滞，也不会因为间隙过大出现运行晃动，方便学员观察运动副的配合状态；整套结构没有采用复杂的异形曲面零件，绝大多数零件都是标准型材与标准机加工件，学员可通过拆解、复装的过程，熟悉起重设备的装配流程、零件配合关系，建立对起重机械结构的直观认知，弥补纯理论教学的不足。
