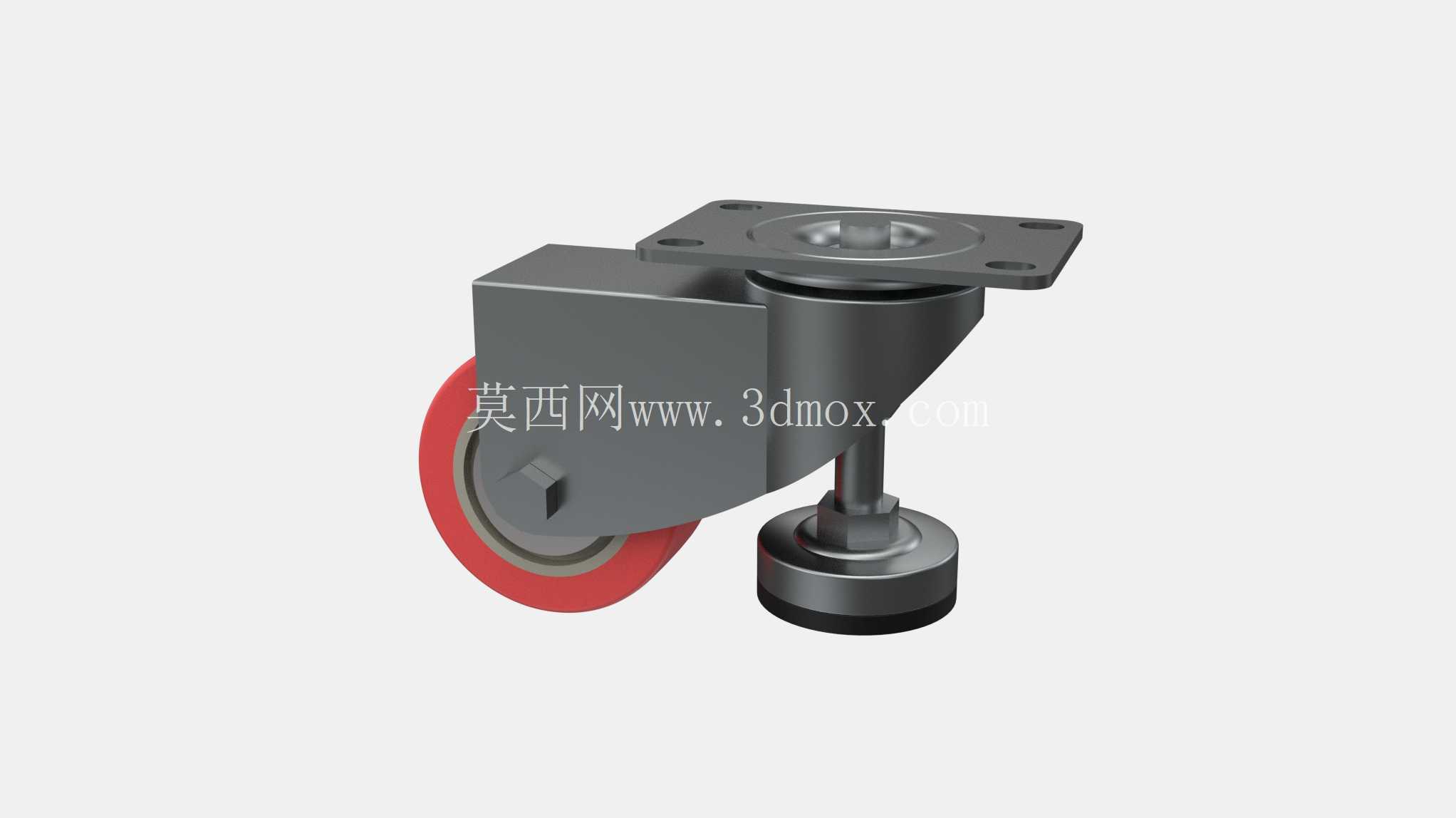

带支撑调节结构的重载万向脚轮

　　在车间物料转运、商超仓储拣货、工业生产线工位周转等场景中，脚轮作为移动承载部件的核心选型直接影响作业效率与设备停放稳定性，常规万向脚轮仅具备移动转向功能，当设备需要长期固定工位作业时，往往需要额外搭配独立支撑脚使用，不仅增加安装工序，还容易出现支撑点与轮组位置干涉、调平操作繁琐的问题。这款集成式支撑调节万向脚轮，将转向轮组与可调支撑结构整合为单一安装单元，从结构设计层面解决了移动与固定工位切换的痛点。

　　从实际功能逻辑来看，该脚轮的轮体部分采用聚氨酯包胶材质，轮芯为硬质金属结构，滚动过程中可兼顾地面附着力与滚动阻力的平衡，既能够在环氧地坪、水泥地面、瓷砖地面等常见工业商用地面平稳移动，也能避免硬质轮面对地面造成压痕损伤，轮体内部配置密封轴承，长期承载工况下可保持转动顺滑，减少卡滞、异响等问题。转向结构采用顶部回转支承设计，可实现360度全方向转向，转向阻尼适中，推行过程中不会出现方向跑偏、转向卡滞的情况，适配手推车、移动工作台、轻型设备机架、仓储拣货车等多种需要频繁转向移动的载体。

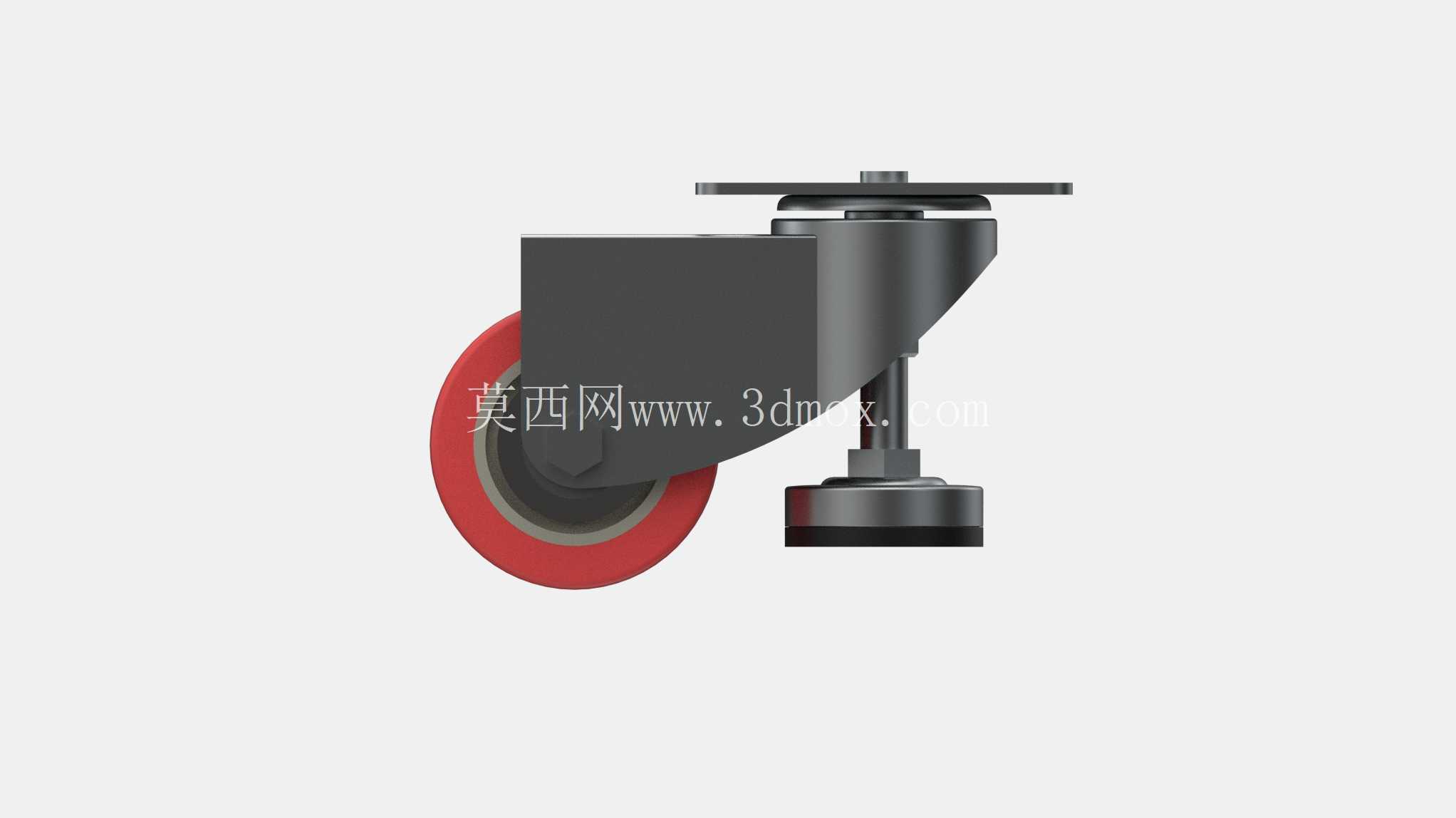

　　集成在轮组侧方的可调支撑结构是该设计的核心亮点，支撑座底部采用防滑橡胶垫，当设备移动到指定工位后，仅需调节支撑螺杆的伸出长度，即可将支撑脚垫压合在地面上，分担轮体承载的同时，将整个设备抬升至轮体略微离地的状态，彻底避免设备停放过程中出现意外滑移，同时可通过四个角位的支撑脚调节，实现设备整体水平度微调，适配地面存在轻微坡度或不平整的安装场景，无需额外铺垫垫片调平。支撑螺杆采用梯形螺纹设计，具备自锁特性，承载状态下不会出现螺纹自行回转松脱的问题，调节操作仅需使用标准扳手即可完成，无需专用工具，现场运维便捷性较高。

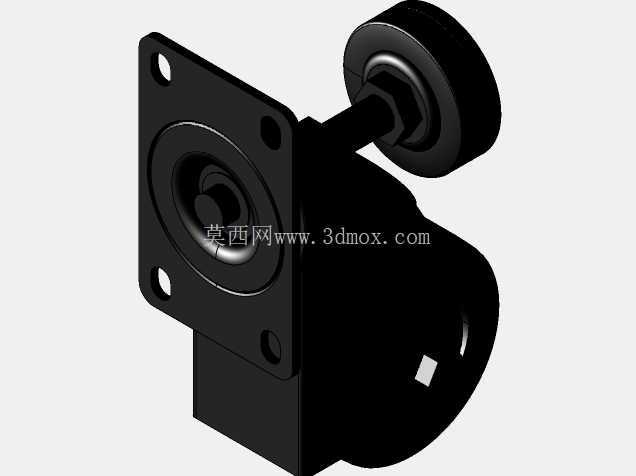

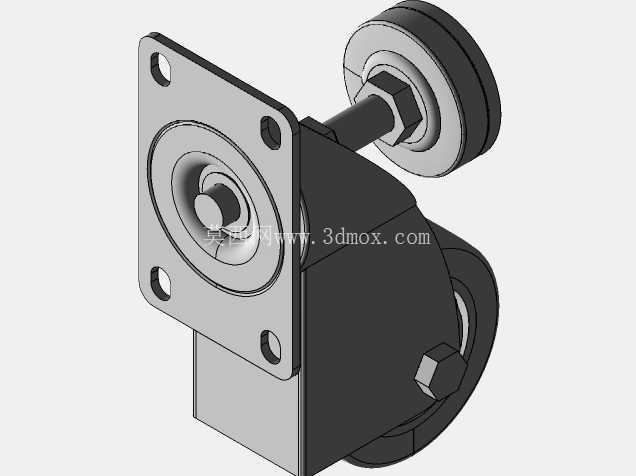

　　安装边界层面，该脚轮顶部采用标准四孔法兰安装结构，法兰盘的安装孔位间距符合通用工业脚轮的安装尺寸规范，可直接替换同规格常规万向脚轮，无需对原有设备机架的安装位进行二次打孔改造，降低选型替换的适配成本。整体结构的垂直投影尺寸紧凑，支撑结构收回状态下，整体外轮廓不会超出常规同承载等级脚轮的安装边界，不会出现与设备底部其他结构、地面线缆槽等周边部件干涉的问题。轮体与支架的连接部位采用加厚铆接结构，支架本体为高强度冲压钢板焊接成型，表面做喷塑防锈处理，可适应车间内存在少量油污、潮湿的常规作业环境，长期使用不易出现锈蚀、结构变形等问题。

　　从结构设计思路来看，该脚轮没有采用轮组与支撑脚分离的传统方案，而是将支撑结构的回转中心与脚轮回转中心做同轴布局，无论脚轮转向到任何角度，支撑脚始终处于轮组的侧方固定位置，调节支撑时不会因为轮组转向导致支撑点位置偏移，保证四个支撑点的受力始终处于设计范围内，避免出现单脚受力过载的情况。轮体的转动轴线与转向轴线存在合理的偏心距，该偏心距经过反复校核，既能够保证推行转向时的操作轻便性，也不会因为偏心距过大导致轮组在重载推行时出现甩动、震颤的问题。支撑脚的调节行程覆盖了常规地面不平整的高度差范围，常规工况下无需额外加装延长接杆即可完成调平操作，减少配件管理成本。

　　在实际选型应用中，这类集成支撑的万向脚轮尤其适合需要频繁在移动状态与固定工位状态切换的设备，比如车间内的移动检测工作台、商超的促销陈列推车、仓储环节的可移动拣货料架、生产线旁的移动工具柜等场景，相比单独采购脚轮与支撑脚的方案，该集成结构可减少一半的安装固定点位，降低机架加工的打孔、焊接工作量，同时避免现场安装时出现轮组与支撑脚位置排布不合理、互相干涉的问题，整体结构的受力传递路径更短，支撑状态下的整体刚性优于分体式安装方案。
