1700x800x400规格立式工业电控柜体

　　做了快十年的工业柜体结构设计，经手的电控柜少说也有上百套，这套1700x800x400mm的立式钣金柜体，是我针对中小规模配电、单机自动化设备配套场景做的标准化结构方案，落地过不少车间改造、设备配套的项目，实用性经过了现场验证。

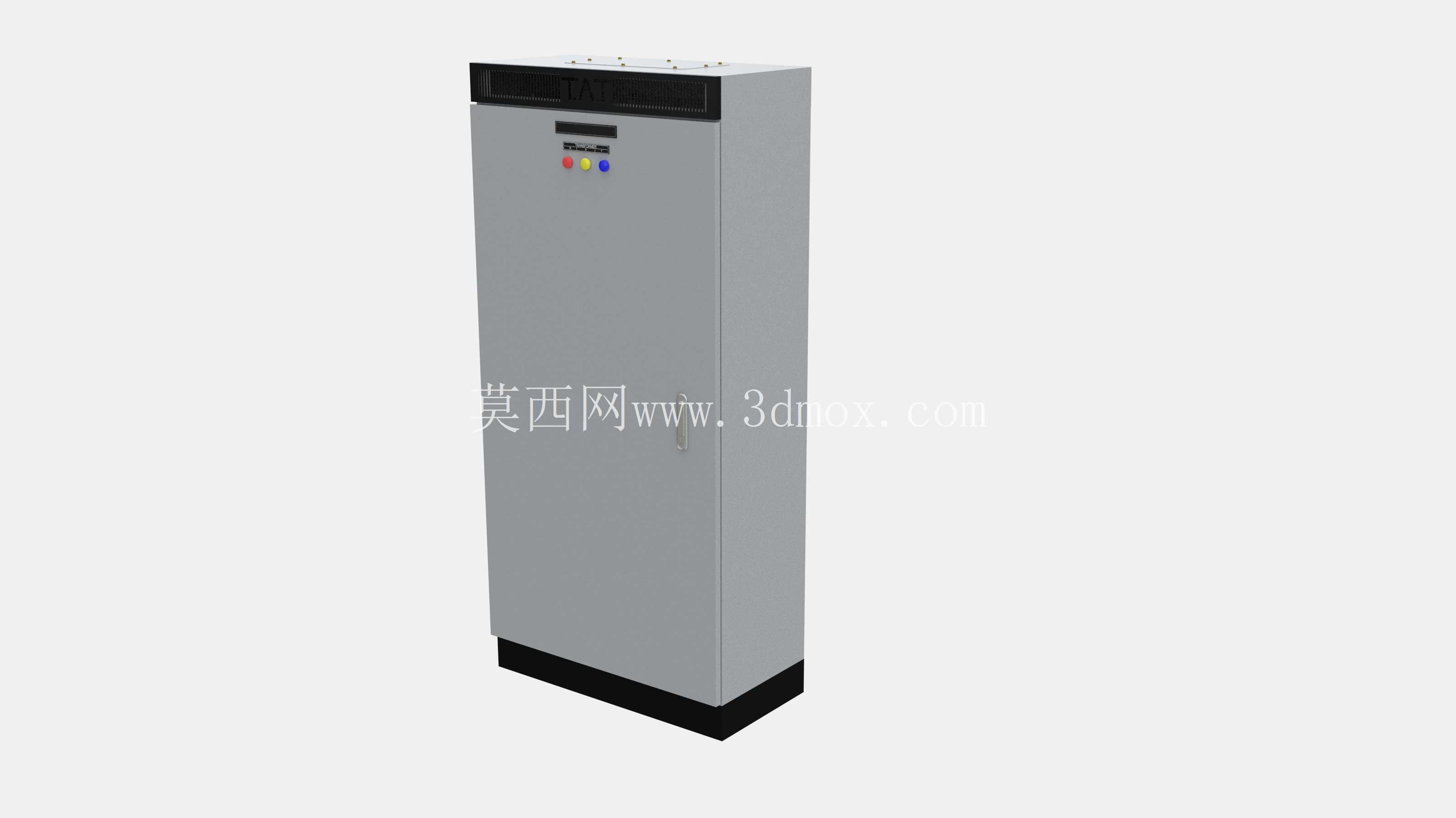

　　先从安装边界说起，很多刚入行的结构工程师容易忽略现场安装的预留空间，这套柜体深度做到400mm，刚好适配车间靠墙安装的常规预留间隙——一般车间土建做配电区预留时，靠墙设备的深度预留不会超过450mm，400mm的深度既不会因为柜体突出过多挤占人行通道，也能给柜内元器件留出足够的布线、散热空间。宽度800mm是单开门柜体的黄金尺寸，再宽的话单门铰链受力会出现长期形变，开关门卡滞，做双开门的话又会增加门框密封、门锁配套的成本，800mm宽度搭配单门结构，刚好能覆盖绝大多数单机设备的配电容量需求，从PLC主机、接触器、热继电器到接线端子排，分层布置完全够用。高度1700mm是结合操作人员站立操作的人机尺寸定的，柜门上的操作按钮、指示灯布置在1300-1500mm高度区间，刚好是成年操作人员站立时的视线平齐、手部操作最舒适的范围，不需要抬手弯腰就能完成日常的启停操作、状态查看，柜体顶部预留的散热通风槽距离地面1700mm，不会被现场堆放的物料、工具遮挡通风路径，底部100mm高的底座，既可以让柜体远离地面的积水、积尘，也方便现场做电缆地沟进线时的线缆弯折预留，不会出现电缆弯曲半径不够损伤绝缘层的问题。

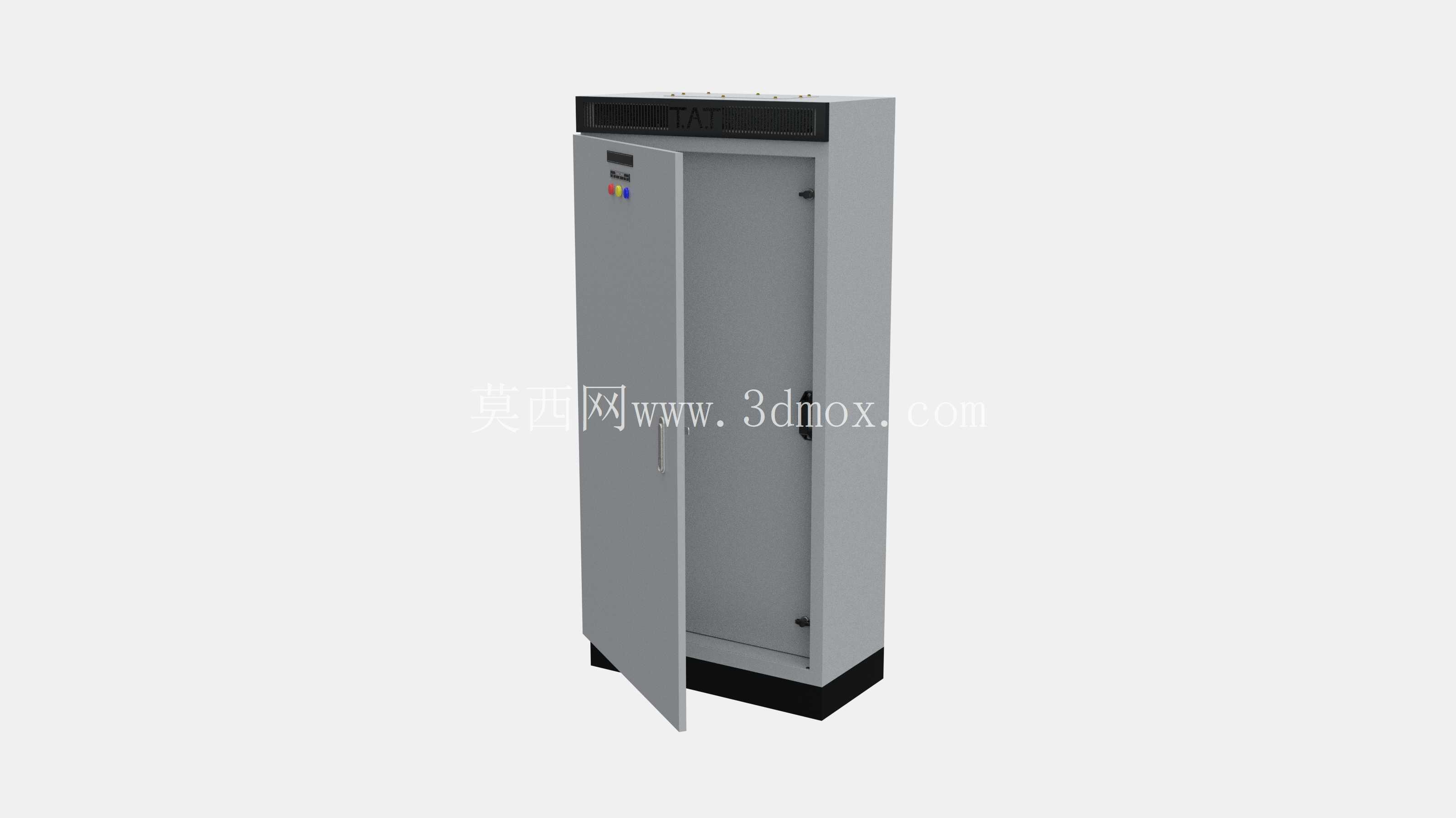

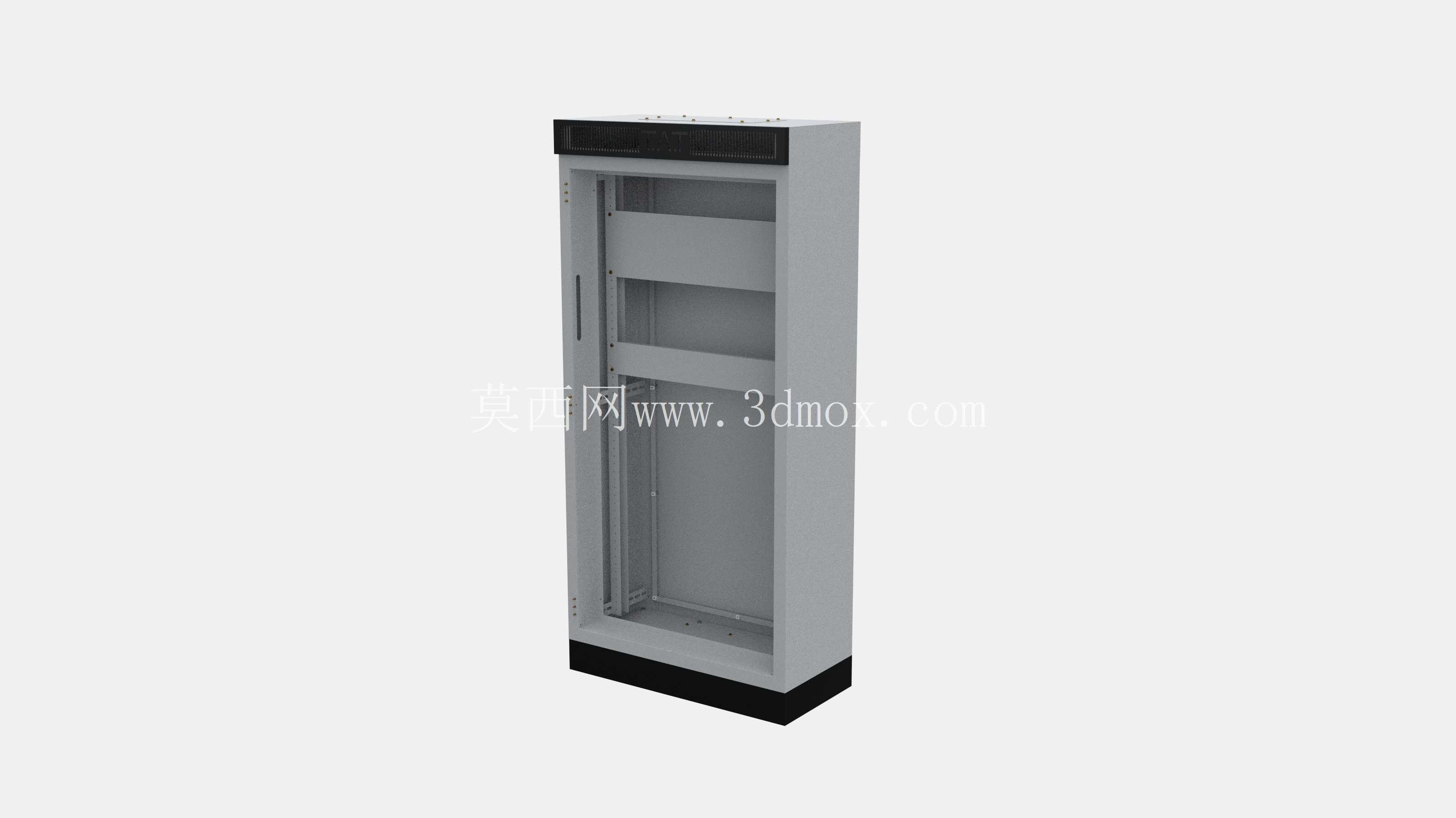

　　设计思路上没有追求花里胡哨的外观，全是围绕现场使用的痛点做的优化。首先是柜体的钣金折弯结构，所有棱边都做了R3的折弯圆角，不是尖锐的直角，现场安装、后期维护的时候不会刮破操作人员的工作服、划伤手臂，之前做过直角棱边的柜体，现场接线的时候有电工被刮破过胳膊，后来所有柜体设计都把安全棱边作为强制要求。柜门搭配2个重型铰链，不是市面上常见的薄款小铰链，单个铰链的承重能达到50kg，就算后期在柜门上加装触摸屏、操作面板、更多的按钮指示灯，也不会出现柜门下垂、开关错位的问题，铰链做了可拆卸的销轴结构，后期如果柜门需要拆卸维护，不需要把整个铰链座从柜体上拆下来，拔掉销轴就能取下柜门，现场维护效率能提升不少。柜体内腔预装了整块的安装板，安装板做了镀锌钝化处理，不需要后期再做喷塑，元器件直接用自攻螺丝或者导轨卡扣就能固定，安装板上预留了间距25mm的标准安装孔位，适配市面上所有标准的DIN导轨、元器件安装尺寸，不需要现场重新打孔，节省安装工时。

　　实际用途上，这套柜体的适配场景非常广，给车间单机自动化设备做主控柜的时候，柜内可以布置PLC、开关电源、接触器、继电器、接线端子，柜门布置启停按钮、急停按钮、状态指示灯、触摸屏，完全能满足单台设备的逻辑控制、配电需求；给小型配电间做动力配电柜的时候，柜内可以布置塑壳断路器、漏电保护器、电流电压表，作为车间局部区域的动力配电总柜，给几台设备集中供电；给暖通空调、环保设备做配套控制箱的时候，柜内可以布置温控模块、接触器、保护器件，实现空调、通风设备的自动运行控制。之前给一个机加工车间做的设备改造项目，就是用的这个尺寸的柜体，给3台数控车床做集中配电和安全联锁控制，用了快三年，没有出现过柜体变形、密封失效进灰的问题，现场电工反馈布线、维护都很方便。

　　功能特性上，柜体的防护等级做到了IP54，柜门和柜体接触的位置预装了整圈的发泡密封胶条，关门之后胶条被均匀压缩，能阻挡车间里的金属粉尘、切削液飞溅进入柜内，不会因为积尘导致元器件短路、接触不良。顶部的通风槽做了折弯挡边结构，就算车间顶部有冷凝水滴落，也不会顺着通风槽流进柜内，通风槽内部可以加装防尘滤网，定期抽出来清理就能保证通风散热效果，不需要拆开整个柜体。柜体底部预留了4个电缆进线孔，孔位配了橡胶密封圈，不同直径的电缆穿入之后可以把密封圈卡紧，既可以固定电缆，也能防止灰尘、虫鼠从进线孔进入柜内。门锁用的是标准的MS705柜锁，和市面上绝大多数工业柜锁通用，后期如果锁具损坏，随便找个五金机电市场就能买到替换件，不需要找原厂定制配件，减少后期维护的配件成本。

　　很多刚做柜体设计的工程师容易陷入参数堆砌的误区，一味追求大尺寸、高配置，其实工业柜体设计的核心是适配场景，在满足使用需求的前提下，兼顾安装便利性、维护成本、现场人机交互的合理性，这套柜体的尺寸、结构都是经过多个项目现场验证的，没有多余的设计，每一处结构都是为了解决现场实际遇到的问题，不管是做三维建模练习、结构方案参考，还是做设备选型的尺寸核对，都能提供很实际的参考价值。
