工业旋风分离除尘设备结构设计

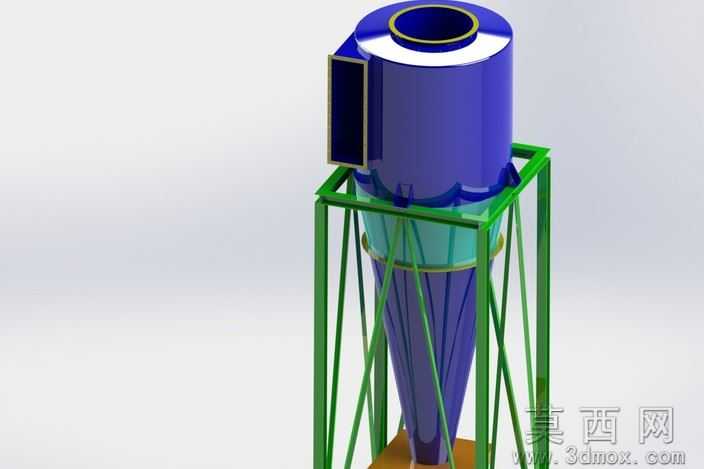

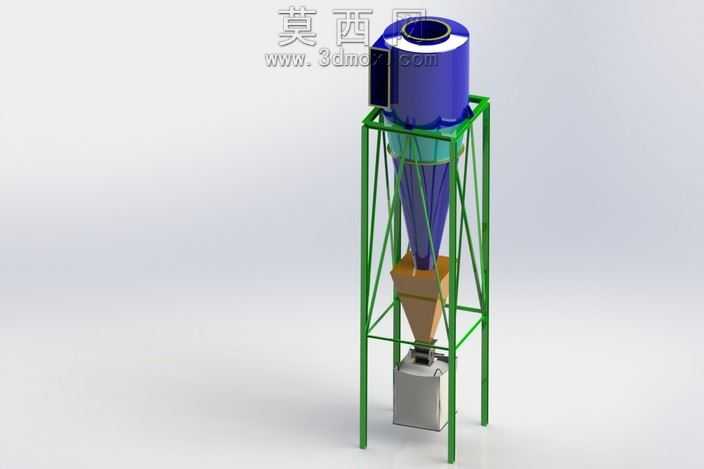

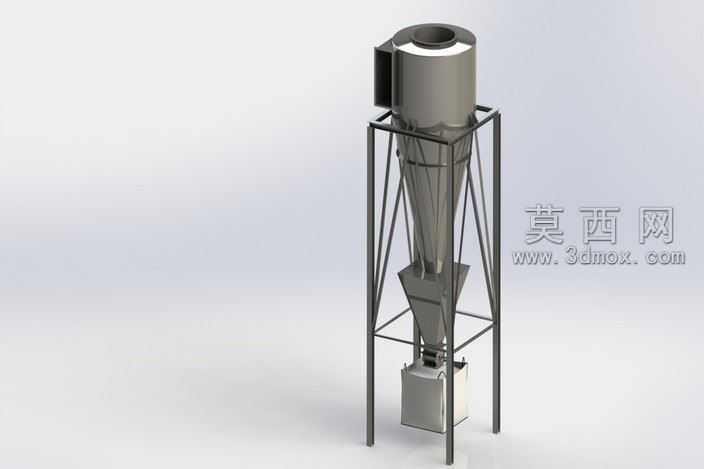

本作品为工业旋风分离除尘设备的三维建模设计，整体采用立式塔状布局，核心结构由上部圆柱筒体、中部锥形沉降段、下部集料箱以及外围绿色支撑框架共同组成。建模过程中严格遵循工业除尘设备的结构比例规范，首先通过草图绘制确定筒体直径、锥段收缩角度、机架支撑点位的核心参数，采用旋转特征生成筒体与锥段的一体化主体结构，确保内部流道平滑无突兀折角，符合含尘气流在设备内做螺旋离心运动的物理需求。上部筒体侧面开设切向进风口，顶部设置中心排气筒，建模时精准控制进风口的切入角度与排气筒的插入深度，还原旋风除尘的核心流道设计，保障含尘气体进入后可沿筒壁形成稳定的外旋流，在离心力作用下实现尘粒与气流的分离。中部锥段采用渐变收缩设计，通过放样特征实现从圆柱到锥底出料口的平滑过渡，避免尘粒在锥壁附着堆积，保障分离后的尘粒可沿锥壁顺利滑落至下部集料结构。下部集料箱采用抽拉式密封箱体结构，建模时添加了箱体与锥底出料口的对接密封结构，兼顾尘粒收集与后续清灰操作的便捷性。外围支撑框架采用型材搭建的桁架式结构，通过焊接节点的特征还原，构建出多层环绕式支撑体系，分别在筒体中部、锥段下部、集料箱位置设置横向支撑梁与竖向立柱，搭配斜向加强筋提升整体结构的稳定性，可承载设备满负荷运行时的整体重量与振动载荷。材质渲染阶段，主体筒体采用亮面蓝色金属漆材质，还原工业设备常用的防腐涂装效果，表面添加细微的磨砂质感避免塑料感；支撑框架采用哑光绿色工业型材材质，还原钢结构型材的表面纹理；集料箱采用哑光银灰色金属材质，模拟不锈钢集料容器的视觉效果；各部件衔接处添加细微的焊缝、紧固件细节，提升模型的真实感。整体设计充分考虑旋风除尘设备的工作原理与结构强度需求，各部件的装配关系清晰明确，既还原了工业除尘设备的真实外观，也完整呈现了内部流道与外部支撑的结构逻辑，可用于环保设备结构展示、工业场景搭建、除尘原理教学演示等场景。
