带编码器与安装支座的Pololu直流减速电机

　　在小型移动机器人、桌面级自动化执行机构、智能小车传动方案、精密小型位移平台这类对动力输出体积、控制精度有双重要求的场景里，这类集成了减速单元、霍尔效应编码器与一体式安装支座的直流动力单元，是结构选型阶段非常常见的部件。不同于裸电机需要额外搭配减速箱、自制编码器安装支架、设计电机固定座的零散方案，该款动力单元在出厂结构层面就完成了三个核心功能模块的集成，能大幅缩短结构工程师的选型与装配调试周期，避免零散部件装配带来的同轴度误差、编码器信号干扰、固定结构强度不足等常见问题。

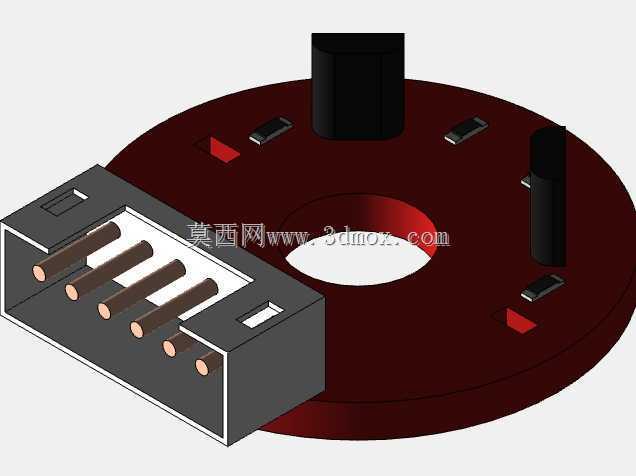

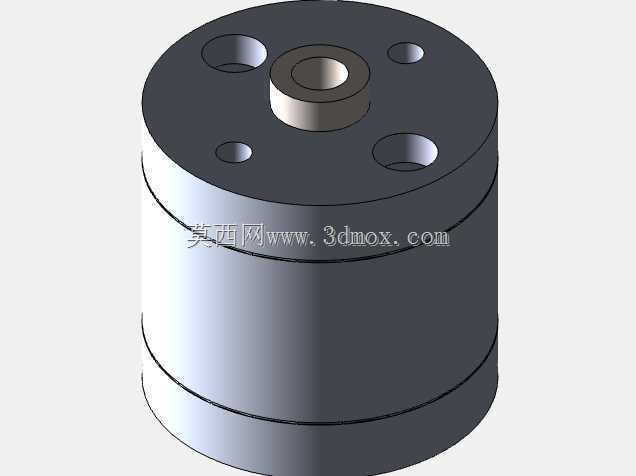

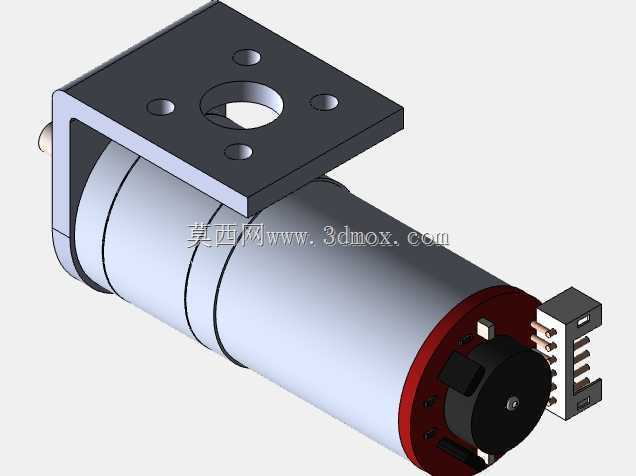

　　从实际功能特性来看，该动力单元的核心分为三个部分：前端的金属安装支座、中间的直流行星减速主体、尾部的霍尔效应编码器模块。前端安装支座采用L型折弯金属结构，顶面为方形安装法兰，法兰上均匀分布四个沉头安装孔，中心预留轴系穿过的通孔，安装时可以直接通过四颗螺栓将整个动力单元固定在设备的安装基板上，不需要额外设计电机抱箍或者侧装支架，安装面的平面度在加工时就做了公差控制，能保证电机输出轴与安装面的垂直度，避免长期运行出现轴系偏磨、齿轮啮合异响的问题。中间的减速段采用多级行星减速结构，能将直流电机本体的高转速低扭矩输出，转换为低转速高扭矩的动力输出，适配小型轮式机器人的行走驱动、小型机械臂关节转动、精密送料机构的辊轴驱动这类需要低速大扭矩的场景，减速段的外壳采用金属材质，相比塑料减速箱拥有更好的散热性能与抗冲击能力，在频繁正反转、短时过载的工况下结构可靠性更高。尾部集成的霍尔效应编码器，能实时采集电机输出轴的转动圈数、转动方向与转速信号，将信号反馈给运动控制器后，就可以实现闭环的速度控制与位置控制，相比无编码器的开环直流减速电机，能有效避免负载变化带来的转速波动、启停位置偏差等问题，在需要精准走位、定速输送的小型设备里，这个编码器模块是实现精准控制的核心部件。

　　从设计思路层面看，该款动力单元走的是高度集成化的路线，没有将电机、减速器、编码器、安装座作为独立部件拆分，而是在结构设计阶段就将四个部分的装配公差、空间干涉、信号走线做了统一规划。比如编码器模块直接固定在电机尾端的端盖上，编码器码盘与电机轴直接同轴连接，省去了额外的联轴器结构，既缩小了整体轴向长度，也避免了联轴器松动带来的计数误差；安装支座直接包裹在减速段的前端外壳上，与减速箱外壳做了定位配合，不需要额外的紧固件连接支座与减速箱，减少了装配环节的零件数量，也降低了长期运行中连接松动的概率；尾部的编码器接口采用标准的直插排针接口，接线时可以直接搭配标准的杜邦线或者配套的驱动板接口，不需要额外焊接导线，降低了现场装配的接线难度。

　　在安装边界与尺寸适配方面，选型时需要重点关注几个核心尺寸参数：首先是前端安装法兰的外形尺寸与孔位间距，这决定了该动力单元能不能直接适配现有设备的安装孔位，不需要重新打孔修改安装基板；其次是输出轴的直径、伸出长度与轴端固定方式，这关系到动力输出端与负载轮、同步带轮、联轴器的连接匹配，避免出现轴径不匹配、轴长不够无法固定的问题；第三是整体的轴向总长度与径向最大直径，在空间紧凑的小型设备内部，这个尺寸直接决定了动力单元能不能顺利装入预留的安装空间，不会和周边的电路板、结构件、走线槽产生空间干涉；最后是尾部编码器排针的引脚定义与安装方向，要提前预留接线的弯折空间，避免接线后导线被其他结构件挤压，造成信号中断或者短路问题。

　　在实际工程应用里，这类集成式直流减速编码电机常被用在教育类机器人平台、小型AGV的驱动轮、3D打印机的挤出机构、小型自动售货机的出货传动机构、桌面级点胶机的位移驱动等场景，相比单独采购各个部件自行组装，集成式的方案能减少结构设计的工作量，也能降低装配环节的公差累积问题，提升整套传动机构的运行稳定性。需要注意的是，选型时要根据实际负载的扭矩需求、运行转速范围选择对应减速比的型号，减速比越大，输出扭矩越高，但对应的空载转速越低，要匹配实际工况的运行速度要求，避免选型不当导致电机长期过载发热，或者转速达不到设备的运行节拍要求。另外编码器的供电电压与信号输出类型也要和配套的运动控制器匹配，避免出现信号不识别、供电电压不匹配烧毁编码器的问题。
