飞机导航用框架式陀螺仪结构设计

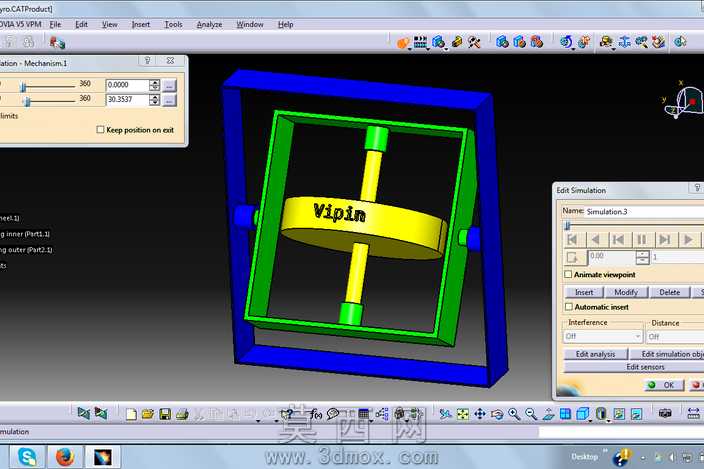

本作品为飞机导航用框架式陀螺仪三维结构设计，依托三维建模软件完成全参数化结构搭建，完整还原了经典机械陀螺仪的核心组成与运动逻辑。建模过程遵循航空仪表的结构设计规范，从核心构件到外围支撑逐层推进：首先完成中心高速转子的建模，转子采用圆盘式对称结构，中心预留轴孔与中心转轴过盈配合，转子表面做平整化处理，保证质量分布均匀，为高速旋转时的定轴性提供结构基础；其次完成内外两层正交框架的建模，内层绿色框架通过两端轴孔与中心转轴铰接，可绕转子自转轴的垂直方向自由转动，外层蓝色框架通过另一组正交布置的铰接轴与内层框架连接，可绕垂直于前两个转轴的第三轴转动，三层正交转轴的交点与转子质心完全重合，从结构上消除重力矩对陀螺定轴性的干扰。建模过程中对各铰接位置的配合间隙做了参数化设定，既保证框架转动的灵活性，又避免间隙过大导致的转轴晃动，所有轴端的限位凸台、铰接孔的倒角特征均完整还原，符合机械加工的工艺要求。材质配置上，转子部分赋予高密度金属材质，模拟实际陀螺仪中钨钢或黄铜转子的质量特性，内外框架赋予轻质高强度铝合金材质，在保证结构刚度的同时降低框架自身重量对运动灵敏度的影响，转轴部分赋予耐磨轴承钢材质，还原铰接部位的耐磨属性。作品还搭建了DMU运动学仿真模块，对各转轴的转动自由度做了符合机械原理的约束，可模拟陀螺仪在基座姿态变化时，转子自转轴保持空间指向稳定的工作特性，直观展现框架式陀螺仪的核心工作原理，整体模型结构严谨，特征完整，可用于航空仪表原理演示、机械结构教学以及相关产品的结构设计参考。
