全自动小功率电感线圈电气检测设备

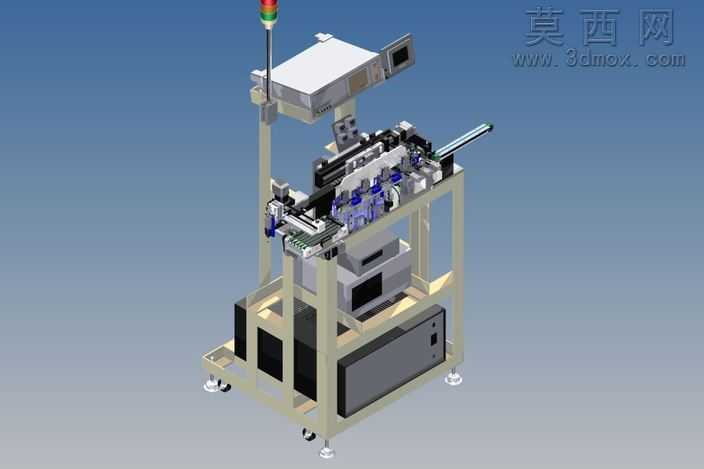

本模型为全自动小功率电感线圈电气特性检测设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计装配规范，对各功能模块进行层级化装配约束，确保各运动部件无干涉、装配关系符合实际生产设备的逻辑。设备整体采用铝型材搭建底部机架，机架底部配置可调脚轮与支撑脚杯，兼顾设备移动转运与工位固定调平的需求，机架底部集成电气控制柜体，柜体预留散热通风结构与走线槽位，合理排布电气元件安装空间。设备上部设置多工位流转机构，采用直线导轨搭配气动滑台实现待检测电感线圈的工位输送，输送路径上依次排布多组检测工位，可同步完成高电压电阻检测、高低电感值检测、短路故障排查等多项电气参数检测工序，检测工位集成探针模组，通过气动下压结构实现探针与线圈引脚的精准对接，保证检测信号的稳定传输。设备顶部集成三色警示灯，用于反馈设备运行状态、故障报警与待料提示，侧面配置人机交互操作屏，可实现检测参数设置、运行状态监控、检测数据导出等功能。模型渲染阶段对不同材质部件进行了区分赋质，铝型材机架采用哑光金属材质，气动元件采用标准工业气动件材质表现，检测探针采用铜质亮面金属材质，电气柜体采用冷轧板喷塑质感，输送皮带采用哑光橡胶材质，整体渲染效果贴合工业设备真实质感。设计过程中充分考虑设备的全自动运行逻辑，内置高度尺寸检测模块与墨水压印标识工位，可在完成电气参数检测后同步完成工件高度尺寸校验与合格标识压印工序，无需人工中转干预，实现上料、检测、判定、标识全流程自动化运行，各功能模块布局紧凑，预留维护操作空间，符合工业现场非标检测设备的设计思路，可直接用于同类检测设备的结构参考、方案评审与教学演示使用。
