带载台移载功能的全自动光学检测设备

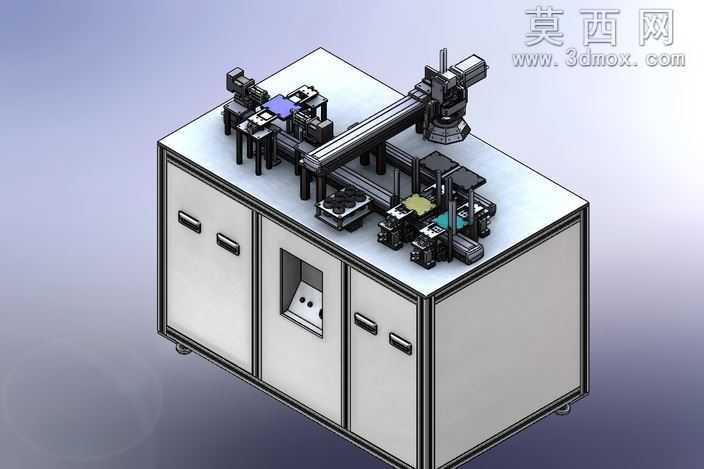

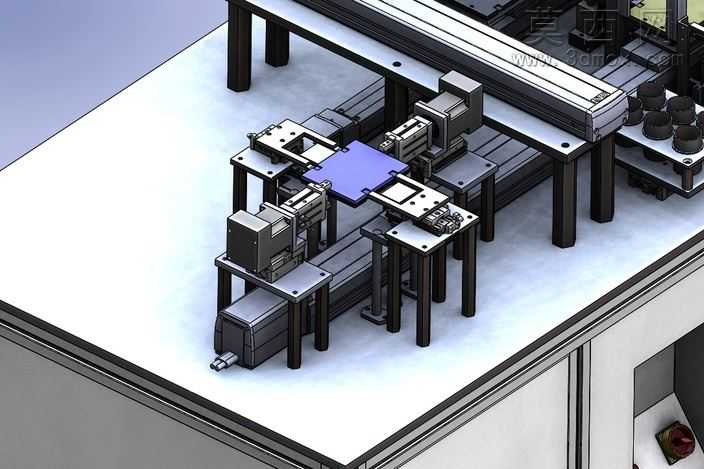

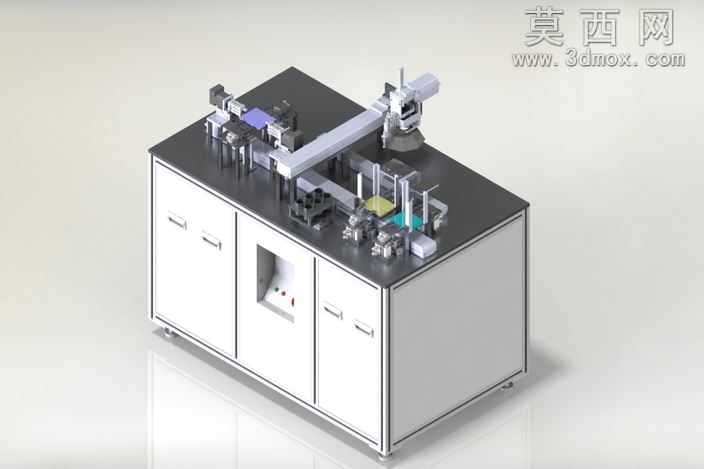

本作品为面向产线在线检测场景设计的全自动光学检测设备三维模型，整体建模过程严格遵循工业自动化设备的实际设计逻辑，先完成整体功能区块的布局规划，再逐一对各功能组件进行精细化建模。模型主体采用铝型材搭建设备支撑框架，框架表面赋予阳极氧化银灰色金属材质，还原工业铝型材的哑光磨砂质感；长行程直线输送导轨作为工件载具的移载载体，建模时还原了导轨内置的同步带传动结构、滑块定位槽细节，导轨材质做了发黑处理的金属质感，与铝型材框架形成视觉区分。多组检测工位模组沿输送导轨两侧对称排布，每个工位包含精密滑台气缸、检测安装支架、定位压块组件，气缸部分还原了缸筒、活塞杆、磁性开关安装位的细节，缸筒赋予铝合金亮面材质，活塞杆做镀铬高光金属效果，定位压块采用POM赛钢材质，赋予哑光深灰色非金属质感，模拟实际设备中防静电硬质塑胶的视觉效果。中间的工件载具建模时预留了产品定位型腔，载具表面赋予蓝色防静电电木板材质，还原工装载具的常用材质特征，载具与输送滑块的连接螺丝、定位销都做了等比例还原，未省略紧固件细节。设备右侧设置了不合格品收纳工位，排布了多组黑色圆形收纳料盒，料盒赋予哑光黑色ABS材质，模拟实际生产中不良品暂存的结构。整体渲染采用工业产品常用的白模加环境光遮蔽的展示效果，搭配柔和的顶光与侧光，清晰呈现各组件的装配关系与层级结构，没有过度添加花哨的特效，重点突出设备的结构合理性。设计思路上围绕全自动上下料、多工位并行检测的需求展开，输送导轨的行程匹配多工位的排布间距，各检测工位的滑台行程满足不同检测项目的对焦、定位需求，支撑框架的腿柱高度符合人体工程学操作高度，底部预留了电控箱安装空间，整体结构紧凑无冗余空间，各运动组件之间预留了安全间隙，避免运行时发生干涉，完全贴合实际工业光学检测设备的设计规范，可直接用于方案展示、结构评审参考。
