移动式液压动力供油集成装置

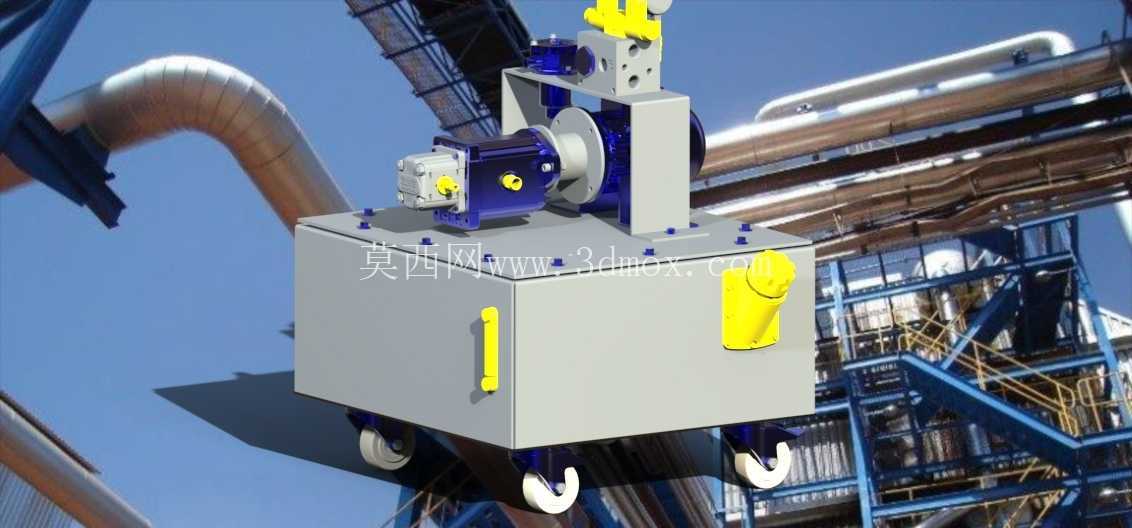

　　这套移动式液压动力供油集成装置，主要面向工业现场临时液压动力供给、户外施工液压机具驱动、车间设备检修临时供压、中小型液压试验台搭建这类场景设计，解决固定液压站无法灵活转场、多工位轮流供压成本过高的实际问题。从结构布局来看，整体采用下置油箱上置阀组与动力元件的分层设计，底部配置四个带刹车的万向脚轮，单轮额定承载覆盖整机满载重量的1.5倍冗余，可在硬化车间地面、厂区铺装路面平稳推行，到位后踩下刹车即可固定位置，无需额外打地脚螺栓，适配临时工位的快速部署需求。

　　油箱主体采用碳钢板折弯焊接成型，侧壁设置透明液位计与带空气滤清器的注油口，侧面安装的黄色拉手既方便推移设备，也可作为临时油管挂点，油箱容积按照配套液压泵额定流量的5倍配置，保证液压油有足够的散热与沉淀杂质的空间，避免连续工作时油温过快升高。上部集成的动力单元采用法兰直连式安装，液压泵与驱动电机通过钟形罩同轴连接，省去联轴器调整对中的工序，装配时直接通过止口定位即可保证同轴度误差控制在0.1mm以内，降低装配难度与后期运行的振动噪音。阀组部分采用叠加式安装结构，所有液压阀通过螺栓叠装在油路块上，减少外接管路的接头数量，降低漏油风险，油路块内部流道按照通流流速不超过6m/s设计，避免局部节流导致的压力损失与油温升高。

　　外露的黄色操作手柄分别对应压力调节、油路切换功能，操作位距离地面高度符合人体工程学设计，操作人员站立状态下无需弯腰即可完成所有阀件操作。设备的安装边界控制在紧凑范围内，整体宽度适配标准车间通道的通行宽度，长度方向预留了油管接口的操作空间，顶部阀组最高点距离地面高度不超过常规车间设备检修位的操作高度，转场时可直接通过普通车间手动叉车搬运，也可通过脚轮短距离推移。在功能设计上，这套装置可根据外接设备的需求调整输出压力与流量，配套的溢流阀可实现系统超压保护，避免压力过高损坏外接液压机具，回油口设置的回油过滤器可过滤系统回油中的杂质，保证液压油清洁度，延长液压元件的使用寿命。

　　设计过程中充分考虑了现场使用的维护便利性，所有滤芯、液位计、注油口都布置在设备外侧易操作的位置，日常维护时无需拆卸上部阀组即可完成滤芯更换、油液加注、液位检查等操作，油箱底部设置排污口，换油时可直接打开排污阀排空旧油，无需倾斜设备。上部阀组的安装底座采用加厚钢板焊接，与油箱顶面通过满焊连接，保证动力元件运行时的支撑刚度，避免长期振动导致焊缝开裂或连接螺栓松动。外露的液压元件都预留了标准安装接口，可根据实际使用需求加装压力表、压力传感器、流量调节阀等附件，扩展设备的使用场景，既可以为小型液压机具提供动力，也可以作为液压元件测试的临时动力源，还能在生产车间液压系统故障时作为临时备用动力，保证生产设备不会因为固定液压站故障长时间停机。整体涂装采用工业设备常用的灰底搭配功能件黄色标识的配色，黄色的操作件、拉手在灰色主体上辨识度高，现场操作人员可快速识别操作部位，避免误操作。设备的重心经过优化设计，满载油液状态下重心位于设备几何中心偏下位置，推行过程中不会出现侧倾风险，脚轮的安装位置超出油箱底部轮廓一定距离，进一步提升了设备停放与移动时的稳定性。
