n=16参数恒齿高螺旋锥齿轮生成工具

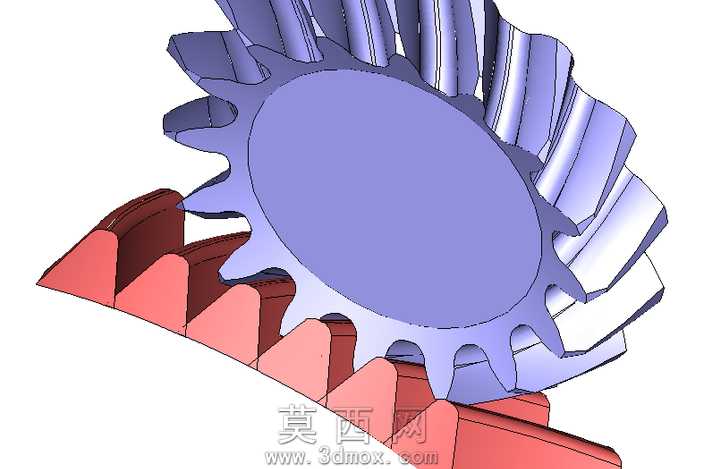

本作品为参数化恒齿高锥齿轮生成工具对应的三维结构成果，核心针对齿数n=16的锥齿轮进行精准建模设计，建模过程严格遵循共轭啮合翼算法逻辑，完整还原螺旋式弯曲轮齿的几何特征，可匹配32齿平面齿轮实现精准啮合传动。建模阶段首先以锥齿轮分锥角、齿顶高、齿根高的恒值参数为基准，绘制轮齿的基准截面轮廓，通过螺旋引导线控制轮齿的弯曲走向，保证每一个轮齿的齿廓曲面都满足共轭啮合的接触要求，避免传动过程中出现卡滞、干涉、接触应力集中的问题。轮体部分采用一体化建模逻辑，轮毂与齿圈的过渡位置做了平滑圆角处理，减少应力集中隐患，轮齿的齿顶、齿根边缘均做了微小倒角处理，还原实际机加工的工艺特征，避免锐边结构带来的建模失真。渲染阶段采用差异化材质区分啮合副的两个齿轮，主动锥齿轮采用蓝紫色金属烤漆材质，搭配半哑光的金属质感，清晰呈现轮齿的曲面起伏与螺旋走向，从动平面齿轮采用红棕色磨砂金属材质，通过色彩与质感的反差突出啮合位置的齿形配合关系，视角选择啮合区域的斜向特写，可直观观察到轮齿的接触状态、弯曲弧度与齿间间隙。设计过程中重点验证了轮齿的啮合轨迹，通过模拟装配确认32齿平面齿轮与16齿锥齿轮的啮合重合度符合传动设计要求，螺旋式轮齿可保证传动过程的平稳性，降低传动噪音与冲击载荷，生成的齿形结构可直接导入传动系统装配中使用，也可作为参数化调整的基础模板，通过修改齿数、模数、螺旋角参数快速生成不同规格的恒齿高锥齿轮模型，适配不同传动比的锥齿轮传动场景。模型的几何精度控制在微米级，齿廓曲面无破面、无重叠几何，所有特征均为可编辑的参数化特征，方便后续根据实际工况调整齿厚、齿高、安装距等关键尺寸，满足不同的设计使用需求。
