石油钻井防喷器系统结构动画演示模型

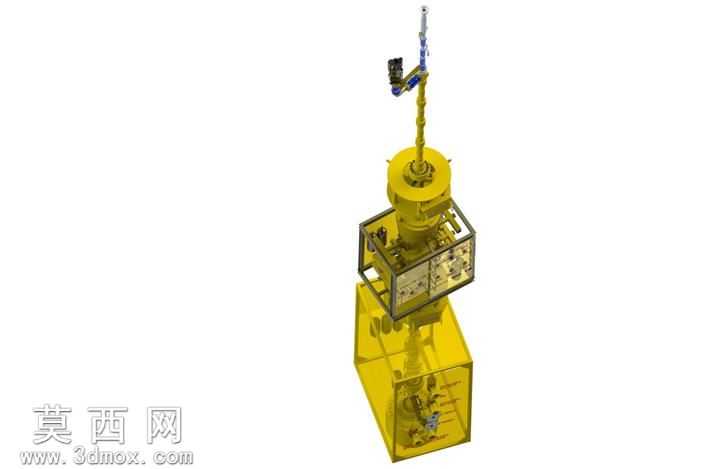

本模型采用SolidWorks进行全参数化三维建模，完整还原石油钻井作业所用防喷器系统的整体结构与运行逻辑，建模过程中严格遵循石油井控设备的实际尺寸比例，对防喷器组的各个组成模块进行精细化构建。模型主体包含下部防溢管总成、环形防喷器、双闸板防喷器组、上部连接法兰、顶部控制管汇以及配套的操作平台框架，所有零部件均按照实际装配关系完成配合约束，可实现无干涉的装配体运动仿真。材质渲染阶段，针对不同部件的实际材质属性进行对应设置：主体承压壳体采用高强度合金钢材质表现，赋予金属磨砂质感与精准的反光参数，清晰呈现铸钢件的厚重质感；外部防护框架采用方管焊接结构，赋予碳钢喷漆材质，还原工业设备的漆面质感；内部密封胶芯、闸板胶件采用丁腈橡胶材质，调整漫反射与粗糙度参数，表现橡胶件的哑光弹性特质；透明观察区域采用半透明亚克力材质，设置合适的折射与透明度参数，可直观展示内部闸板的动作轨迹。动画制作部分，完整模拟防喷器系统的全工况动作流程，包含环形防喷器胶芯的抱紧密封动作、半封闸板对钻杆的环抱密封动作、全封闸板的全井筒封闭动作，以及旁通管汇的阀门启闭动作，所有动画关键帧均按照实际液压驱动的动作速率设置，运动轨迹平滑无卡顿，可清晰展示井涌、井喷工况下防喷器的关井作业逻辑。设计过程中重点梳理了防喷器系统的油路控制走向，将外部液压控制管线与各控制腔室的连接关系完整呈现，同时对操作平台的护栏、踏步、操作面板等附属结构进行1:1还原，既保证模型可用于井控作业的培训演示，也可作为石油装备设计的结构参考，模型装配层级清晰，各子装配体可单独拆解查看，方便对单个零部件的结构进行编辑修改。
