台式液晶监控显示器结构设计方案

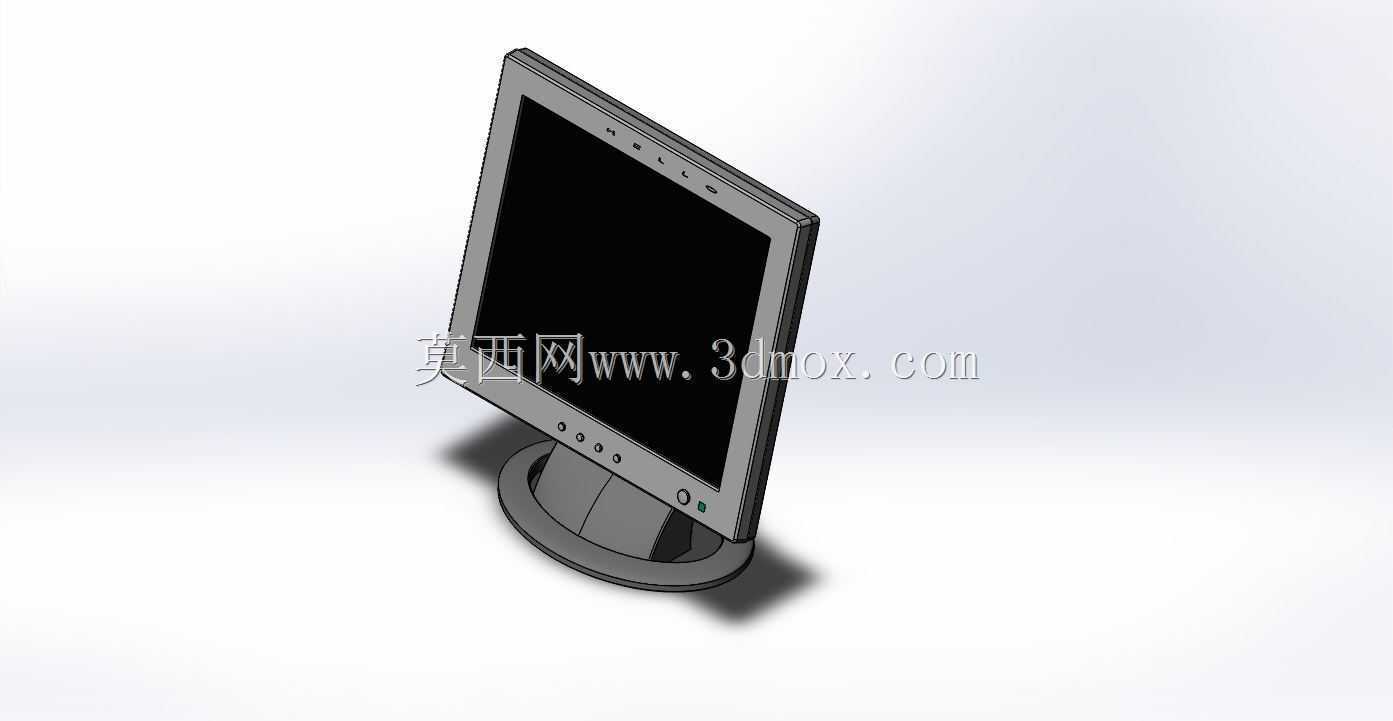

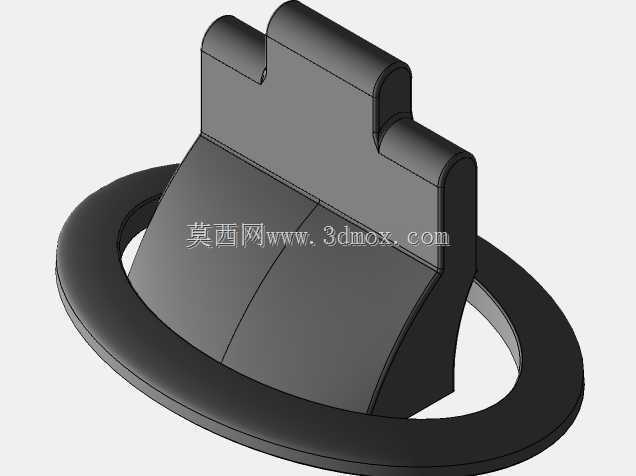

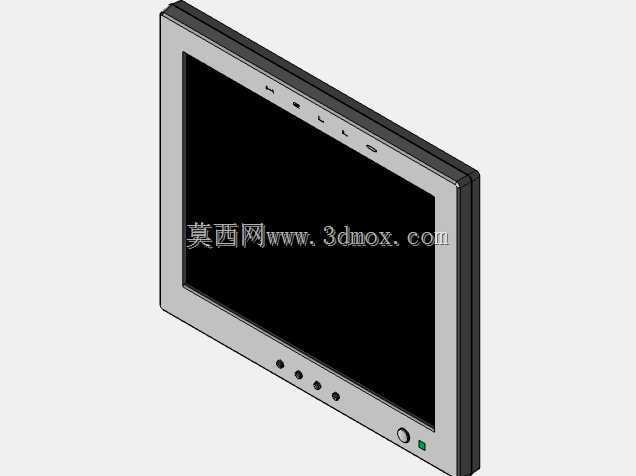

　　在工业监控场景、小型安防值守点位、老旧生产线工位可视化改造项目中，这类台式液晶监控显示终端的应用占比一直不低，区别于壁挂式大屏、吊装式显示屏的安装要求，台式机型无需提前预留墙面安装点位、无需布设复杂的壁挂承重支架，仅需依托操作台、工位桌面的平整台面即可完成布设，适配很多临时监控点位、移动值守岗亭、设备旁本地状态查看的使用需求。从结构设计逻辑来看，这款显示器的整体构型走的是实用化路线，屏幕主体采用窄边围框的包裹结构，前框预留的功能按键排布在屏幕下沿靠近右侧的位置，方便操作人员坐姿状态下伸手即可完成亮度调节、信号源切换、电源通断的操作，不需要探身或者挪动设备位置。背部的支撑结构采用圆形底座加可俯仰调节颈托的组合，圆形底座的配重经过合理分配，能够保证屏幕在常规俯仰角度调节范围内不会出现前倾倾覆的问题，底座底部预留的防滑胶垫安装位，能够避免设备在光滑桌面放置时出现滑移，同时减少设备运行过程中轻微震动带来的位移。屏幕背部的走线槽位设计在颈托连接位置的正下方，电源线、视频传输线可以顺着颈托的走线空间向下引出，不会出现线缆杂乱缠绕在设备背部的问题，方便后期运维时梳理线路、排查接口故障。

　　从安装边界尺寸来看，这款显示器的屏幕主体厚度控制在常规台式显示设备的合理区间，底座的直径尺寸经过测算，能够适配宽度不小于30厘米的常规操作台台面，不需要额外占用过多的桌面操作空间，屏幕俯仰调节的角度范围覆盖了操作人员坐姿视线从平视到略微下倾的常用区间，不需要额外垫高底座就能获得舒适的观看角度。在结构细节处理上，前框与屏幕面板的贴合位置预留了均匀的装配间隙，能够避免温度变化带来的壳体形变挤压到液晶面板，造成屏幕显示异常；功能按键的凸起高度做了限位设计，既保证按压时有清晰的反馈手感，又不会因为按键凸起过高在搬运过程中被误触；底座与颈托的连接位置采用可拆卸的卡扣加紧固螺丝的组合结构，日常运输时可以拆分底座与屏幕主体，减少包装占用的空间，现场安装时只需要对准卡扣拧紧紧固螺丝即可完成组装，不需要复杂的专用工具。

　　在实际使用场景中，这类监控显示器往往需要长时间持续开机运行，因此壳体上的散热格栅排布在屏幕背部的上沿位置，利用热空气自然上升的原理形成被动散热风道，不需要额外加装散热风扇就能满足长时间运行的散热需求，同时也避免了风扇运行带来的积尘、噪音问题，适配对环境噪音有要求的值守工位。接口区域集中布置在屏幕背部的下侧位置，视频输入接口、电源接口的排布间距预留了足够的插头插拔空间，不会出现相邻接口插头互相干涉、无法同时插装的问题，接口旁预留的标识位可以方便运维人员快速识别接口定义，减少接线错误的概率。

　　从建模的细节还原度来看，这款模型完整复现了设备的各个结构细节，包括前框的指示灯开孔、按键的凹凸造型、底座的弧度过渡、颈托的连接转轴结构，能够直接用于工位布局可视化展示、监控点位布设方案演示、操作台人机工程校核等场景，结构设计上的细节处理也能为同类台式显示设备的结构优化提供参考，比如底座配重的分配逻辑、按键位置的人机工程设置、走线空间的预留方式，都是实际工程落地中需要反复校核的细节点，很多新手建模时容易忽略这些实际使用中的细节，只做外观的大致轮廓，导致模型无法用于实际的方案演示与结构校核工作，而这款模型在这些细节上的还原度，能够满足结构设计从业者对设备模型的精度要求，不需要再花费额外的时间去补全结构细节。
