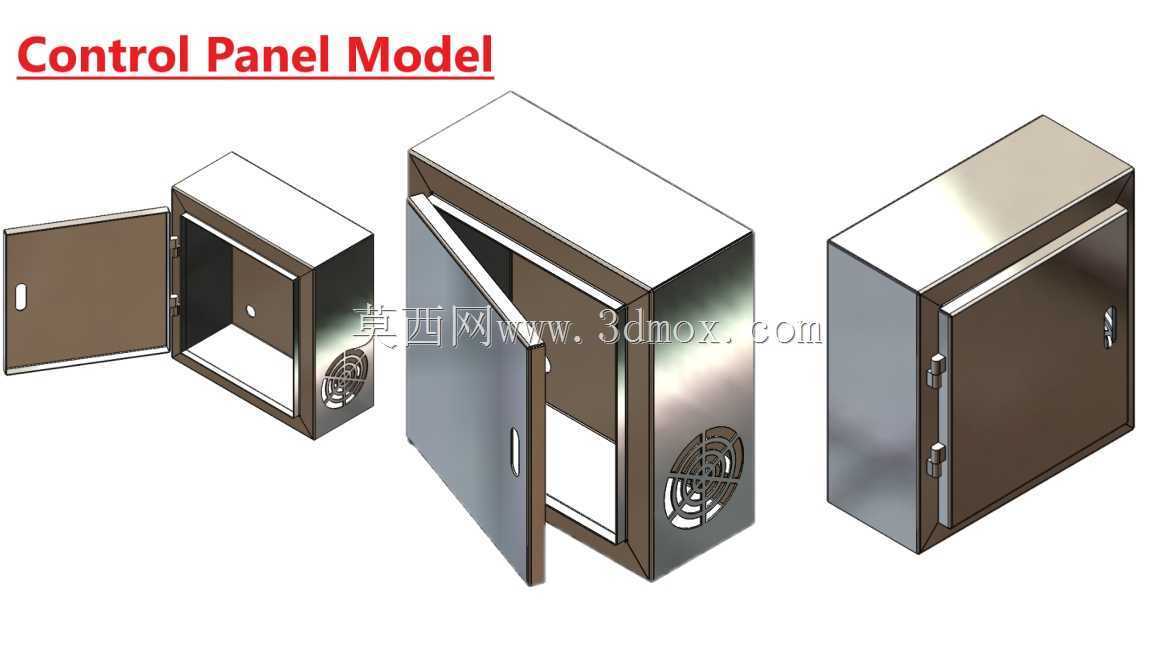

带散热通风结构的电气面板盒钣金结构

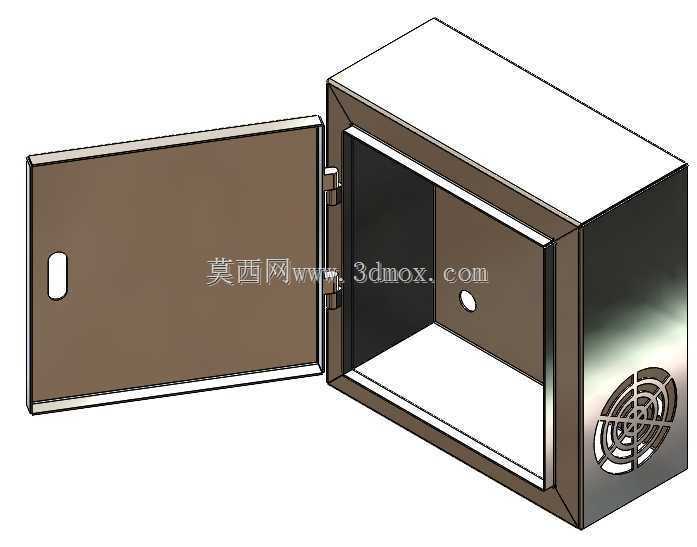

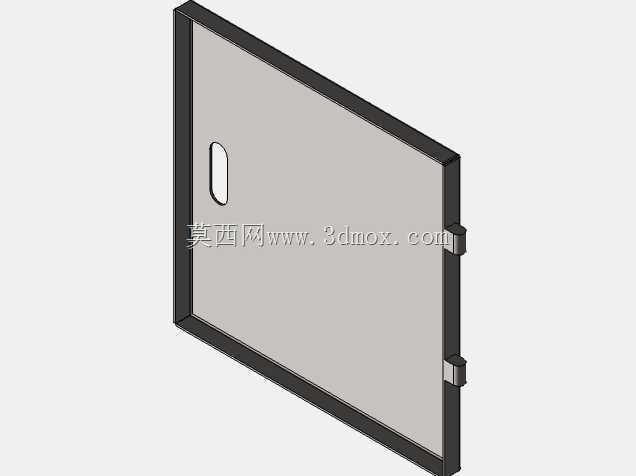

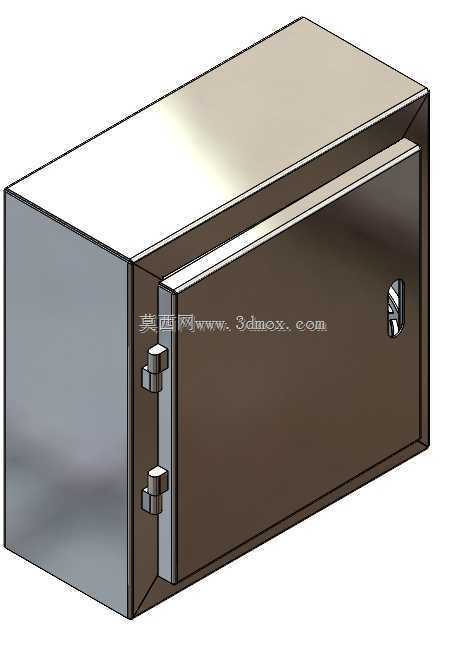

　　这款钣金材质的电气面板盒，是工业现场低压电气回路防护类的常用壳体结构，日常多应用在车间设备旁侧的就地控制点位、小型生产线的分线节点、实验室测试台的电气集成工位，用来承载小型断路器、接线端子排、信号转换模块这类低压电气元件，避免车间内的粉尘、切削液飞溅、意外磕碰损伤内部电气件，同时也能防止运维人员误触带电部件引发安全事故。从结构设计来看，整体采用单开门侧开式布局，门体与盒体通过侧边的隐藏式铰链连接，开合角度可以满足日常接线、元件更换的操作需求，门体上预留的抠手位没有采用外凸式把手，避免在设备密集的车间通道内被过往物料、推车勾挂，减少不必要的结构损坏。

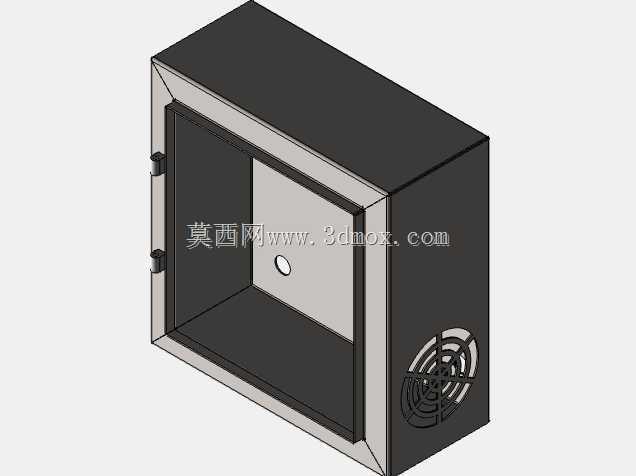

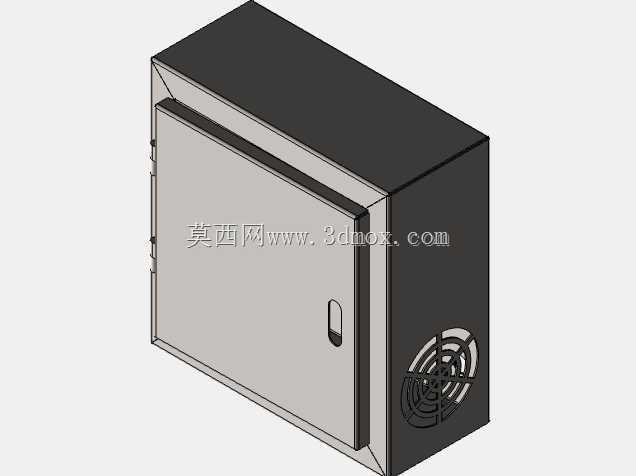

　　盒体侧面冲压成型的格栅式通风口，是针对内部电气元件工作散热做的针对性设计，通风口的格栅间隙控制在3mm以内，既可以保证盒体内外的空气流通，带走小型变压器、继电器这类元件工作时产生的积热，避免内部温度过高加速电气件绝缘层老化，也能阻挡车间内较大的金属切屑、杂物飘入盒体内部造成线路短路。盒体内部的安装背板采用可拆式设计，前期装配电气元件时可以先将背板拆下，在工作台面上完成元件固定、线路压接后再整体装入盒体，大幅降低狭小壳体内的接线作业难度，背板上预留的标准安装孔位，适配市面上主流的导轨式电气元件安装尺寸，不需要二次打孔就能直接固定DIN导轨，减少现场加工的工作量。

　　从安装边界来看，这款壳体的背部预留了四个壁挂式安装孔，孔位间距符合常规电气箱体的壁挂安装标准，可以直接固定在车间的墙面、设备机架的立柱上，安装时不需要额外做转接支架；盒体的门板闭合处预留了密封胶条的安装槽，在多粉尘、轻度潮湿的应用场景下，可以粘贴发泡密封胶条提升壳体的防护等级，满足IP54左右的防护需求，适配更多复杂的工业现场环境。设计过程中，钣金折弯的圆角半径统一按照板材厚度的1.5倍设置，避免折弯处出现应力集中导致的板材开裂，同时所有的板材边缘都做了压边去毛刺处理，防止装配、运维过程中割伤作业人员的手部；盒体内部的接地螺柱采用压铆式结构固定在壳体侧板上，不需要后续焊接，保证接地连接的导电性可靠，满足电气安全规范里的保护接地连续性要求。

　　和市面上常见的塑料材质接线盒相比，这款钣金结构的面板盒抗冲击能力更强，在周边有重型设备运行、存在振动的工况下，不会因为长期振动出现壳体开裂、固定脚断裂的问题，同时金属壳体的电磁屏蔽效果更好，可以减少外界电磁信号对盒体内信号类元件的干扰，提升电气回路运行的稳定性。在做三维建模的时候，这类钣金结构要重点注意折弯扣除值的准确设置，不同厚度的冷轧钢板对应的折弯扣除参数要和实际加工参数匹配，避免加工出来的壳体出现门缝间隙不均、铰链安装位错位的问题；通风口的格栅特征要采用成型工具特征来做，保证冲压特征的一致性，同时展开下料的时候要核对格栅位置的板材强度，避免通风口开孔过大导致侧板结构刚度不足，安装后出现侧板变形的问题。
