带定位孔薄型金属连接法兰三维设计

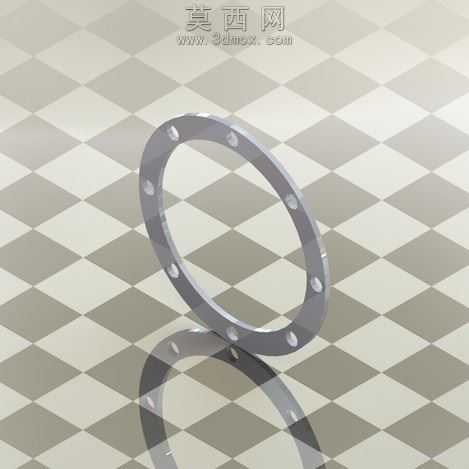

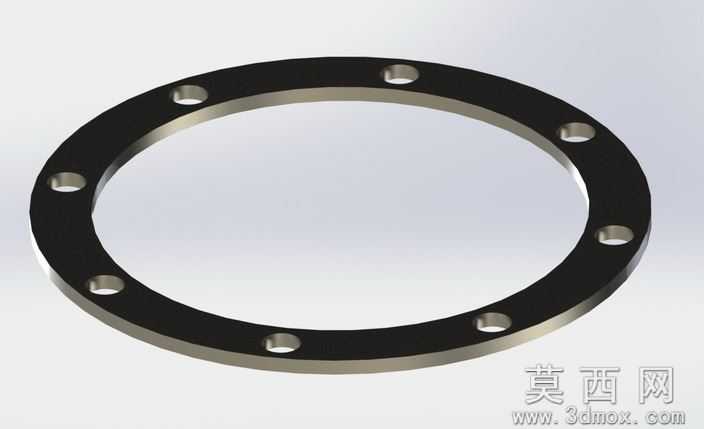

本作品为薄型环形连接法兰的三维建模设计，建模阶段首先确定法兰的核心基准：以环形中心为坐标原点建立全局基准面，先绘制法兰的内外轮廓草图，精准控制法兰的整体外径、内通径以及环体厚度参数，保证法兰的基础环形结构符合管道连接的通用尺寸适配逻辑。随后进行安装孔的特征设计，沿法兰环形端面均匀排布8个异形安装定位孔，每个孔位的位置通过圆周阵列命令生成，严格保证孔位的角度等分精度，孔型采用带定位缺口的异形设计，既可以满足螺栓穿装的紧固需求，又能在安装时起到周向定位作用，避免法兰对接时出现错位偏移。建模过程中对法兰的棱边做了微小的倒角处理，还原实际金属零件加工后的去毛刺工艺特征，避免锐边结构不符合真实生产逻辑。材质与渲染阶段，为模型赋予哑光金属钢材质，调整材质的金属度、粗糙度参数，还原不锈钢冲压或车削加工后的细腻金属质感，渲染时采用柔和的侧上方打光方案，清晰展现法兰环面的平整度、孔位的边缘轮廓以及金属表面的微弱反光效果，同时添加柔和的环境遮蔽效果，突出法兰的薄型环体结构立体感。结构设计上，该法兰属于薄型密封连接法兰，整体厚度较小，适用于空间紧凑的管路对接场景，均匀排布的安装孔可保证螺栓紧固时受力均匀，环形端面的平面度经过建模阶段的公差约束设计，能够在配合密封垫片时实现良好的密封效果，避免管路输送介质时出现渗漏问题。设计思路围绕实用型工业连接配件的需求展开，摒弃冗余的装饰性结构，所有特征均服务于安装定位、紧固连接、密封适配的核心功能，孔位的异形设计兼顾了安装便利性与连接可靠性，整体模型的参数化设计可支持后续根据不同管路通径、螺栓规格快速调整尺寸参数，适配不同的工程应用场景，模型的细节还原度较高，可用于装配模拟、工程演示、配件选型参考等多种用途。
