简约执手式室内门金属把手结构设计

　　从功能实现逻辑来看，该把手通过绕固定轴的旋转动作带动锁体内部的方舌回缩，解除门扇与门框的锁止状态，用户释放执手后，依靠锁体内部的复位弹簧带动执手回归水平初始位置，整套传动路径没有冗余结构，力传递效率较高，正常成年人施加10N以内的握持力即可完成解锁动作，操作门槛极低，适配全年龄段用户的使用需求。设计阶段首先明确了安装边界的适配性，底座采用圆形法兰式安装结构，安装孔位遵循常规室内门锁的通用孔距标准，能够直接替换市面多数同规格的成品执手，不需要对门扇进行额外的打孔改造，适配门扇厚度范围覆盖40mm到55mm的常规室内门厚度，方轴连接部位采用标准8mm方孔设计，与常规室内门锁体的传动方轴完全匹配，不需要额外定制传动配件。日常民用与商用空间的门扇启闭操作中，执手式门把手是接触频率最高的交互部件，其结构合理性直接影响门扇使用的顺畅度与长期耐用性，本次设计的L型执手门把手，主要适配室内木质平开门、钢质室内门的启闭需求，覆盖住宅卧室门、办公室隔间门、商用空间室内隔断门等常规应用场景，区别于重型入户门的防盗执手结构，该款把手更侧重操作手感的轻量化与外观的简约适配性，能够匹配多数现代简约风格的室内装修需求。

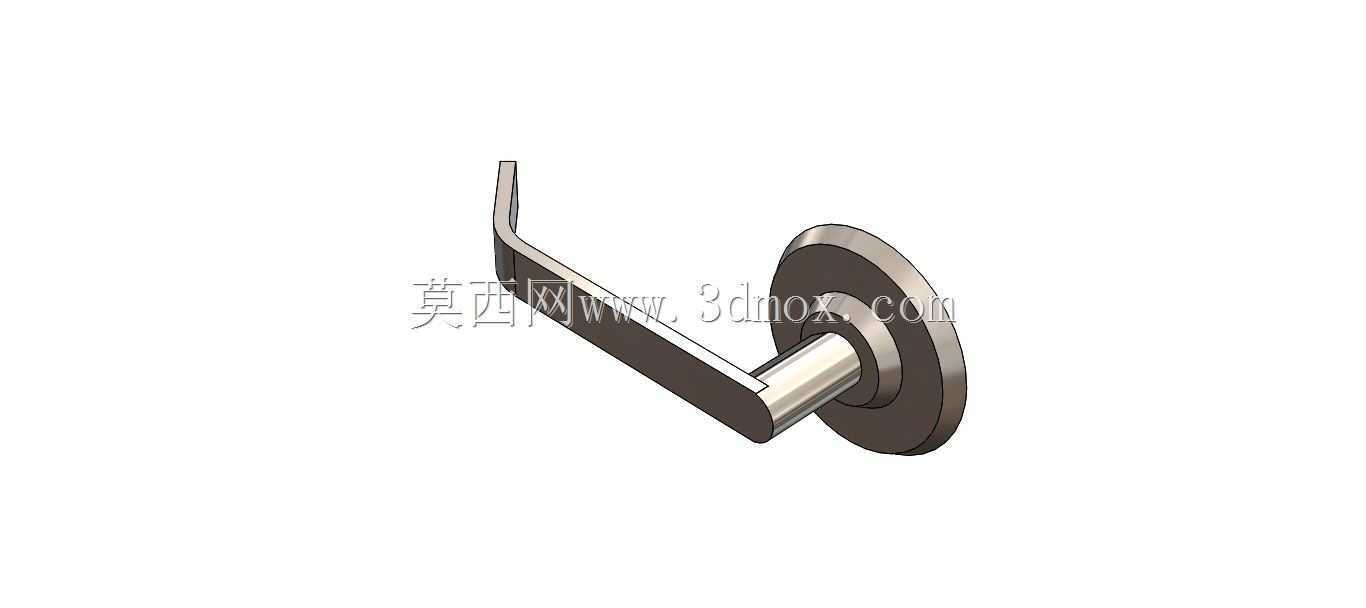

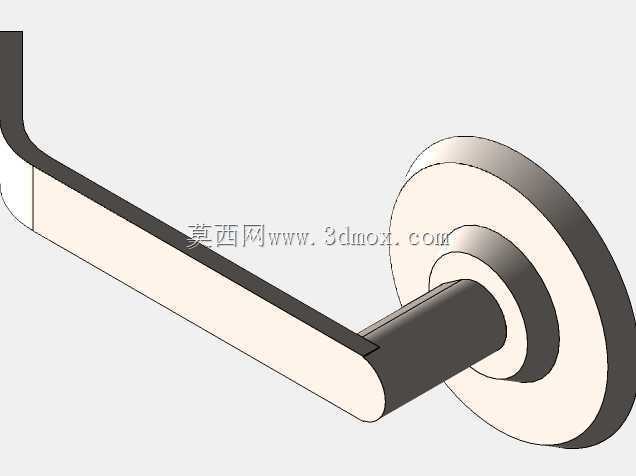

　　执手的握持段采用平直L型弯折结构，握持段长度设置为120mm，符合成年人手掌握持的最佳力臂长度，握持部位的截面做了圆角过渡处理，没有尖锐棱角，长时间握持启闭不会产生硌手的不适感，执手与底座连接的转轴部位做了限位结构设计，旋转行程控制在0到45度之间，避免旋转角度过大导致锁体内部传动件过载损坏，同时也能避免执手旋转过度碰撞门扇表面造成漆面损伤。材质选择上，整体采用锌合金基材做表面哑光处理，既保证了结构强度，日常使用中不容易出现弯折变形，同时哑光表面不容易残留指纹与汗渍，日常清洁维护难度低，底座与门扇接触面设置了软性橡胶垫圈，安装后能够避免金属底座直接刮擦门扇漆面，同时也能填充门扇表面的微小不平整，让安装贴合度更高，长期使用不会出现松动异响。

　　结构设计过程中特意做了传动间隙的优化，转轴部位的配合公差控制在0.1mm以内，既保证旋转动作顺畅无卡滞，又不会出现旷量过大导致的执手下垂问题，日常使用频率按每天启闭20次计算，结构疲劳寿命能够满足10年以上的使用需求，不需要频繁更换配件。不同于外观造型复杂的装饰性执手，该款把手的外观没有多余的装饰线条，整体线条简洁利落，不会积藏灰尘，日常擦拭清洁只需要用干布擦拭即可，没有卫生死角，同时简约的造型能够适配原木风、工业风、现代简约等多种室内装修风格，不会出现风格突兀的问题。

　　安装流程上，不需要专业的安装工具，只需要常规十字螺丝刀即可完成安装固定，普通用户对照安装说明即可在10分钟内完成更换安装，不需要专业锁具安装人员上门操作，后期维护过程中如果出现表面磨损，只需要更换对应面的装饰盖即可，不需要整体更换整套把手，维护成本较低。在受力结构校核阶段，针对执手最容易出现断裂的弯折根部做了加厚处理，在承受100N的垂直向下载荷时，根部最大应力远低于锌合金材料的屈服强度，不会出现断裂变形的问题，能够应对日常使用中误挂重物、暴力启闭等极端使用场景，结构可靠性有充足的冗余设计。
