带安装座销轴类机械连接组件结构设计

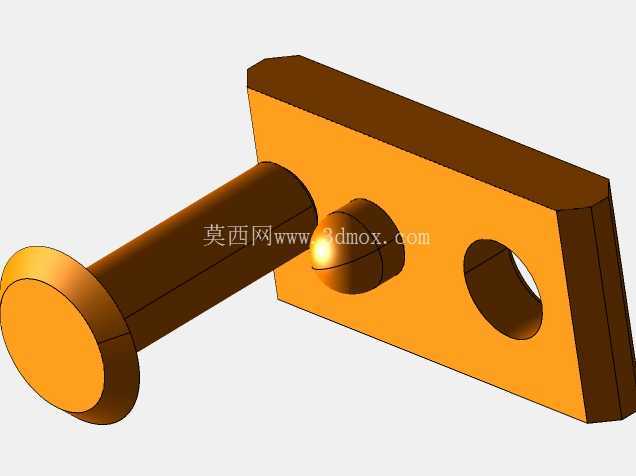

　　本次呈现的销轴带安装座连接结构，是机械装配领域极为常见的可拆卸紧固连接单元，广泛应用在各类需要实现部件铰接、定位锁紧、快速拆装的工业场景中，从工装夹具的定位模块、小型输送线的挡停机构，到非标自动化设备的活动连杆连接位、钣金机柜的门轴铰接点位，都能见到这类结构的衍生变体。从实际功能层面看，该组件核心承担两个核心作用：一是通过销轴的圆柱面实现两个相对活动部件的铰接约束，限制径向的相对位移，同时保留绕销轴轴线的转动自由度；二是通过带孔的安装座板实现组件整体与设备基体的固定，安装座上的预留通孔可穿设螺栓完成与机架的锁紧，无需额外焊接支座，大幅降低现场装配的加工量。

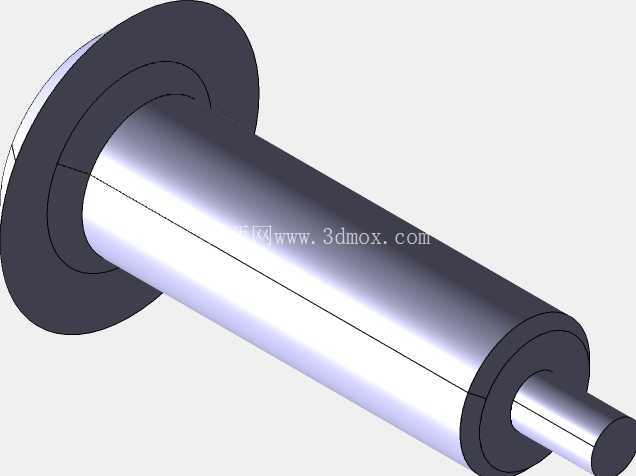

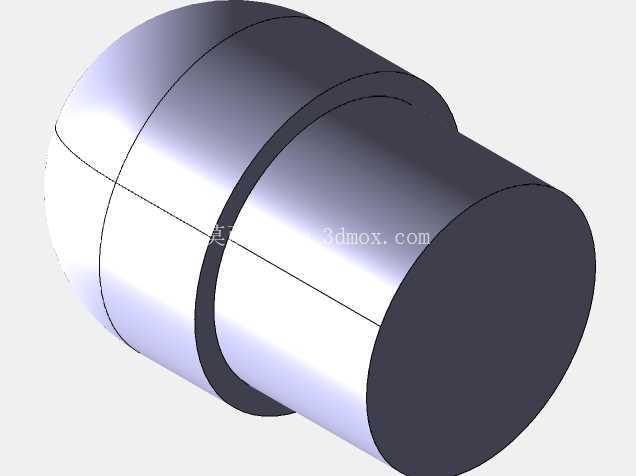

　　在设计思路上，该结构优先考虑了装配的便捷性与受力的合理性：销轴头部采用大直径圆台结构，装配时可直接抵靠在安装座的外侧端面，无需额外加装轴端挡圈就能限制销轴的轴向窜动，减少装配零件数量；销轴杆身与安装座上的对应孔位采用间隙配合，装配时无需敲击即可手动穿入，日常维护拆卸也十分便利；安装座本体采用带斜切边角的矩形板结构，相比直角矩形板，斜切设计可避免安装时边角与相邻部件发生干涉，同时减少应力集中点，在承受侧向冲击载荷时，边角位置不易出现开裂变形。

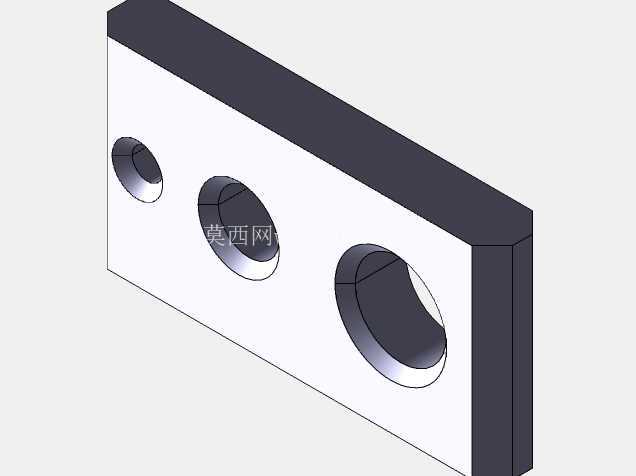

　　从安装边界与尺寸逻辑来看，安装座的厚度根据销轴的直径做匹配设计，确保销轴穿入后，座体对销轴的支撑长度足够，避免销轴受径向力时出现弯曲变形；安装座上的固定孔位中心距座体边缘预留了足够的螺栓安装空间，使用常规规格的内六角螺栓安装时，扳手不会与座体边缘发生干涉；销轴的伸出长度根据实际铰接部件的厚度做适配，确保销轴穿入被连接件后，末端不会突出过长造成安全隐患，同时也不会因长度不足导致连接失效。

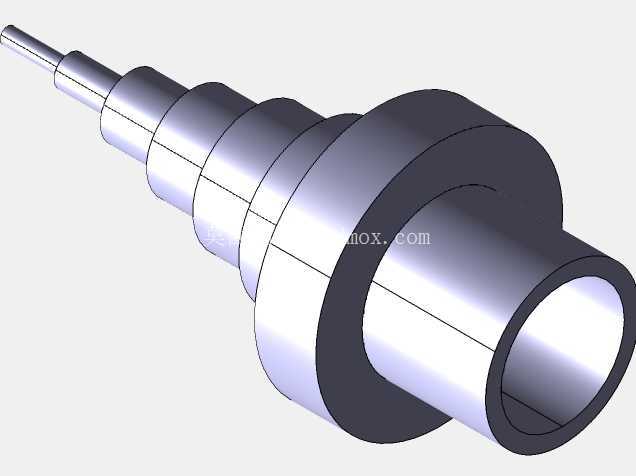

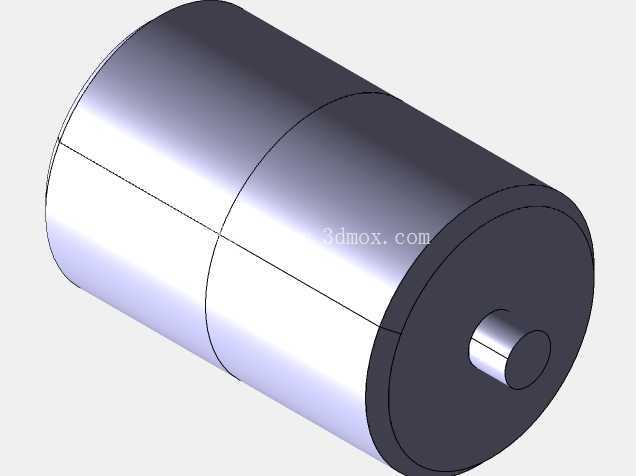

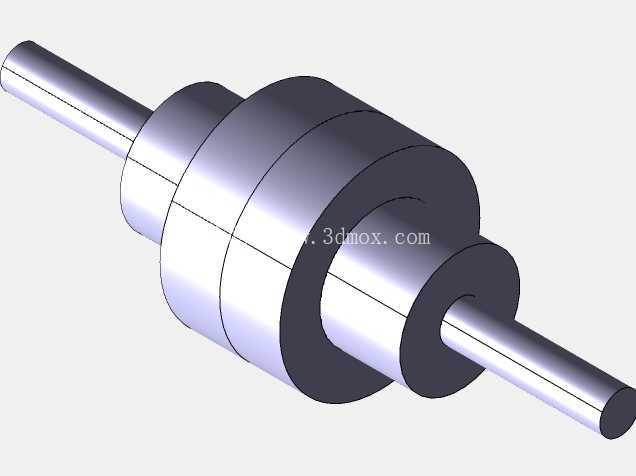

　　在实际建模过程中，这类结构需要重点关注配合面的公差设定：销轴杆身的圆柱面需要保证同轴度，避免穿入后出现卡滞；安装座上的销轴孔与固定孔需要保证垂直度，避免安装后销轴出现偏斜，导致铰接部件转动不畅；安装座的板面平面度也需要控制在合理范围内，确保与设备基体安装时能够完全贴合，不会出现间隙导致连接松动。这类结构看似简单，但在实际工程应用中，很多设备的铰接位故障都源于这类基础零件的设计疏漏，比如销轴长度不足导致运行中脱出、安装座厚度不够导致受力变形、孔位公差不合理导致装配困难，因此在建模阶段就需要结合实际安装场景的受力情况、装配空间做反复校验，确保每个尺寸都符合工程实际需求，而不是仅做外观层面的造型搭建。
