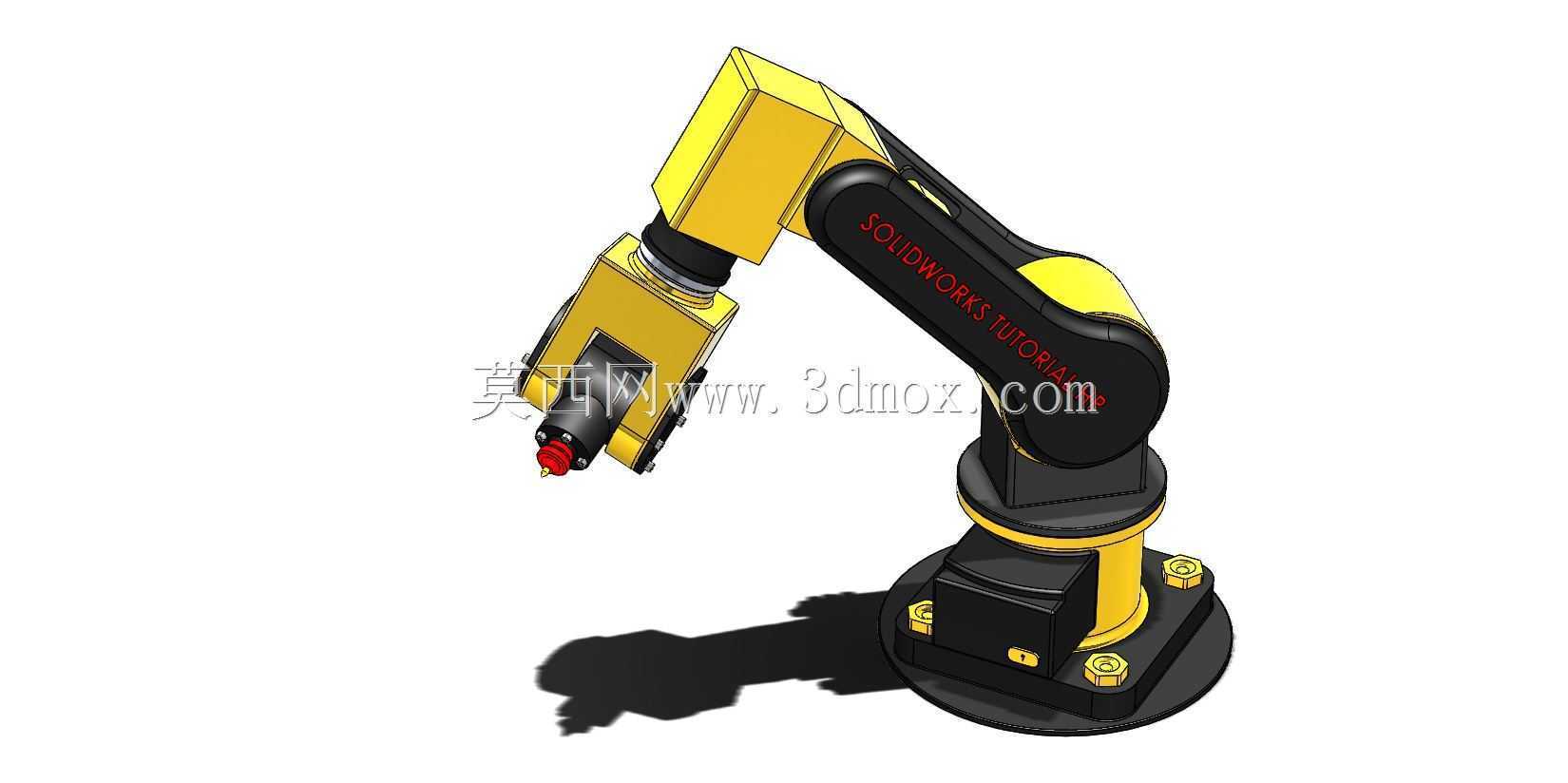

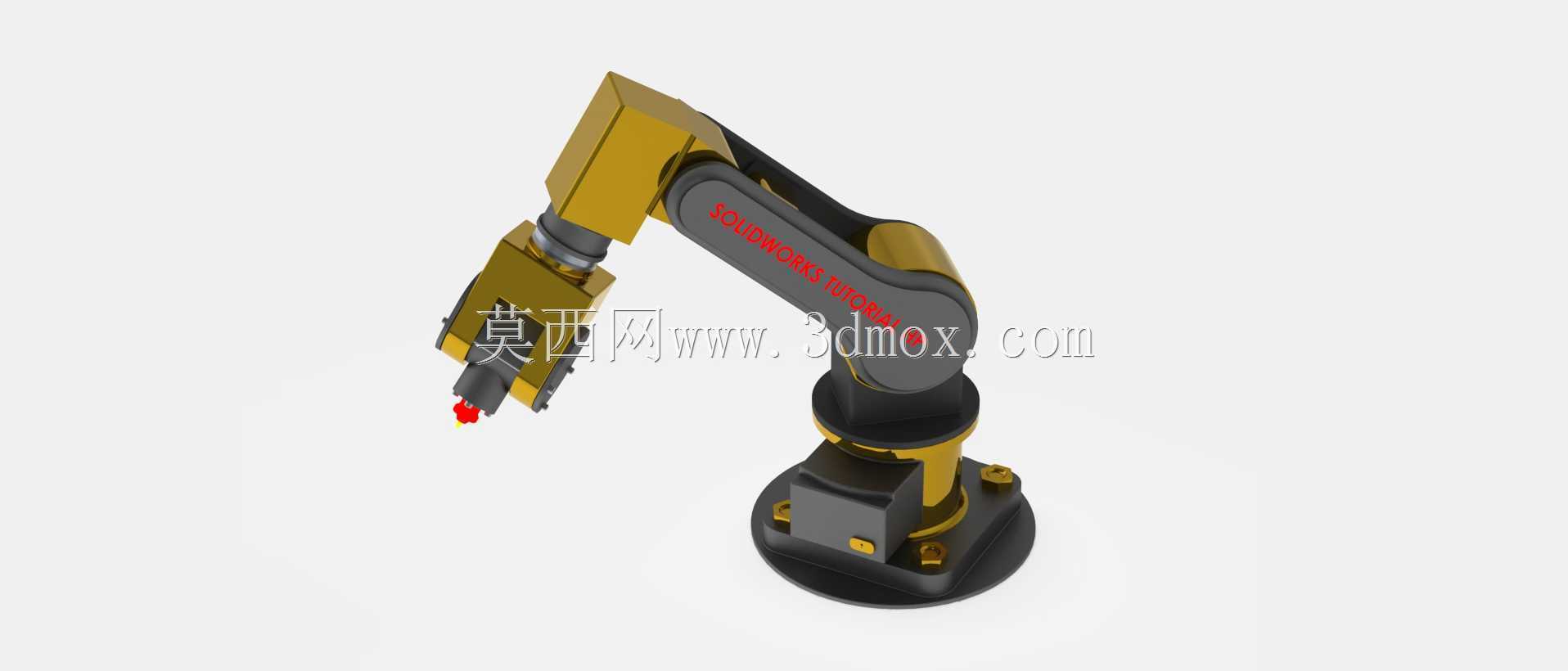

四自由度关节型工业搬运机械臂结构

　　这款四自由度关节臂的结构设计，核心瞄准3C电子装配、小零件分拣、实验室样本转运这类轻负载作业场景，作业半径覆盖0.5米到0.8米的环形工作区间，足够适配桌面级工作站、小型流水线旁侧的上下料工位，不需要额外占用大面积的安装场地，底座固定孔位按照通用工业安装标准排布，可直接固定在铝型材工作台面或者专用设备支架上，安装时仅需要保证底座平面的平面度公差在0.1mm以内，就能避免运行过程中出现的臂体抖动问题。

　　从结构逻辑来看，四个自由度分别对应底座回转、大臂俯仰、小臂俯仰、末端执行器回转，每个关节的传动路径都做了走线内置的设计，所有动力线缆、信号线缆都从臂体内部的空腔穿过，不会在臂体运动过程中出现线缆剐蹭、拉扯的问题，也能避免车间环境里的切削液、粉尘对线束的侵蚀，延长设备的日常维护周期。大臂与小臂的结构采用了轻量化的包覆设计，主体承力结构为合金材质，外部的包覆件既可以起到防护内部传动组件的作用，也能降低臂体运动过程中的风阻，提升高速点位运动时的稳定性，每个关节的限位位置都预留了硬限位块的安装位，可根据实际工位的作业范围调整硬限位的触发位置，避免软件限位失效时臂体碰撞到周边设备。

　　末端法兰的接口采用通用的工业标准接口，可直接适配夹爪、真空吸盘、小型拧紧轴这类常用的末端执行器，法兰端面的定位销孔可以保证末端执行器更换时的重复定位精度，不需要每次更换后重新做复杂的坐标标定。设计过程中特意将关节驱动组件的重心向臂体回转中心偏移，以此降低每个关节的转动惯量，让臂体在快速启停的动作过程中减少过冲量，提升点位运动的重复定位精度，底座内部预留了驱动控制器、接线端子排的安装空间，不需要额外在臂体外部挂载控制箱，进一步压缩了整套设备的安装占用空间。

　　在实际产线应用中，这类四自由度臂体相比六自由度结构，控制逻辑更简单，采购与维护成本更低，对于只需要在平面内完成搬运、上下料、简单装配的工位来说，完全可以满足作业需求，不会出现功能冗余带来的成本浪费。臂体的运动包络线经过反复校核，在全行程运动过程中，臂体自身的各个部件不会发生干涉，同时也预留了末端工装的安装空间，只要末端执行器的外形尺寸在预留的包络范围内，就不会出现运动卡滞的问题。关节处的密封结构采用阶梯式密封设计，可阻挡车间内的粉尘、少量飞溅的切削液进入关节内部，适配一般工业车间的使用环境，不需要额外加装防护外罩就能长期稳定运行。底座的安装孔位采用对称排布设计，既可以正装在水平工作台面上，也可以根据工位需求倒装在支架下方，或者侧装在设备的立面上，安装方式灵活，可适配不同布局的产线需求。每个关节的传动副都预留了润滑脂加注口，日常维护时不需要完全拆解臂体，就能完成传动部件的润滑保养，降低后期的维护工作量。
