Arduino可编程自动传送分拣装置结构设计

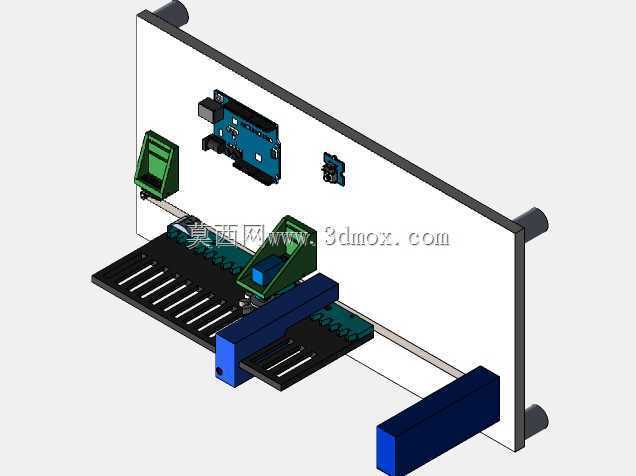

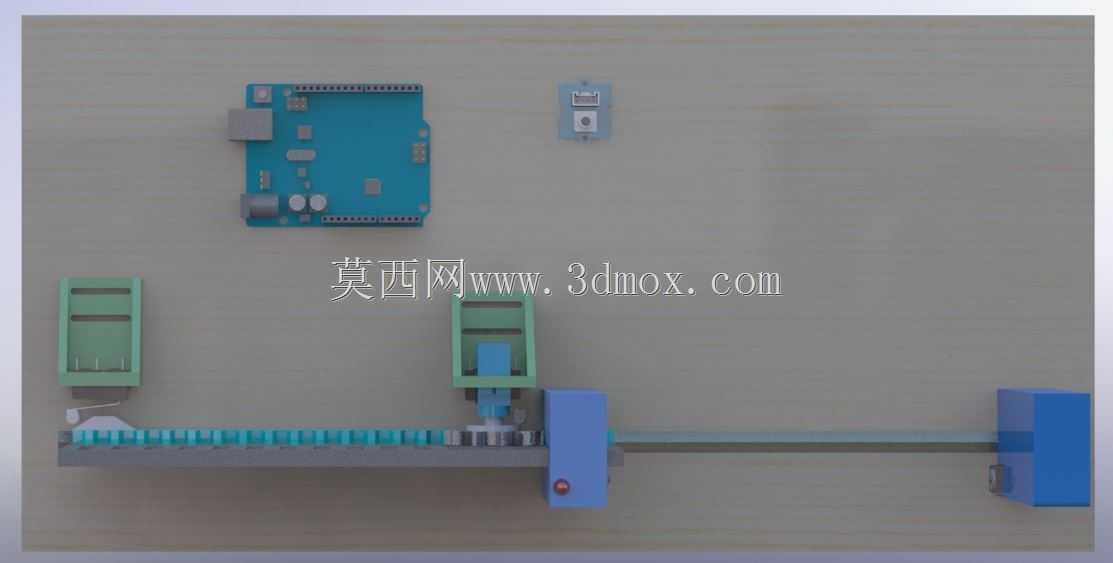

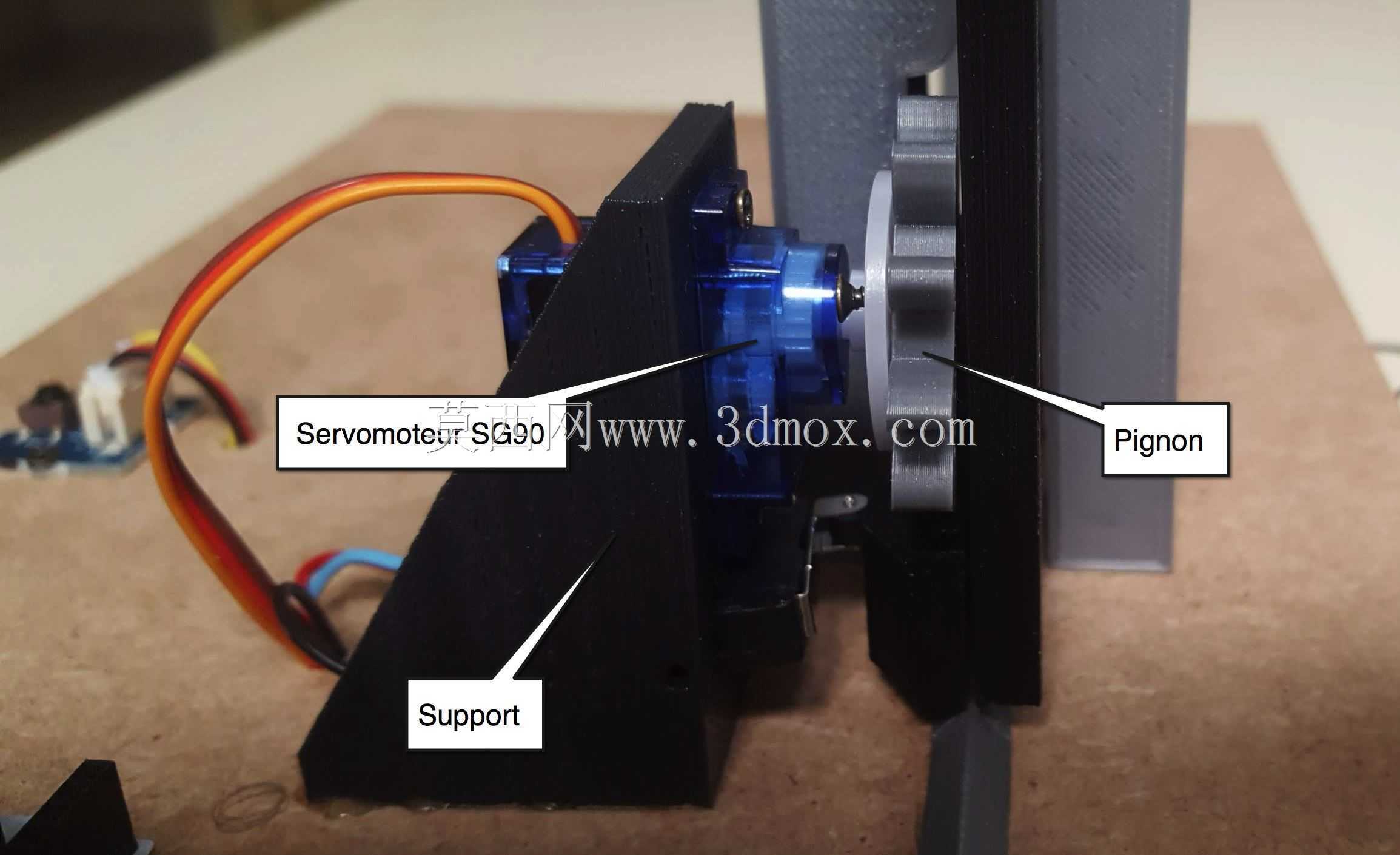

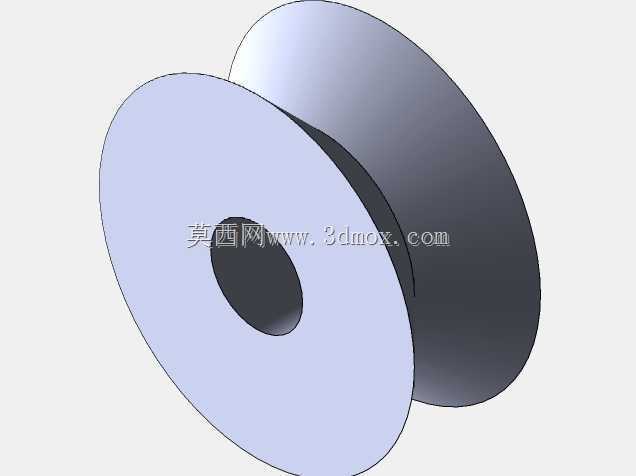

　　从结构设计层面来看，装置整体采用模块化布局思路，主输送段采用同步带传动结构，带面高度距离安装基准面为85mm，整体横向安装长度为320mm，纵向宽度为110mm，安装时仅需预留400*180mm的平面操作空间即可完成固定，不需要额外的复杂安装基座，普通工作台面通过螺栓锁紧即可完成部署。输送段的两端分别设置主动辊与从动辊，主动辊直接与舵机输出轴连接，省去了额外的传动联轴器结构，既压缩了整体安装空间，也减少了传动环节的间隙累积，保证输送位置精度控制在±1mm范围内，能够满足小型零件分拣的位置要求。在输送段的进料端设置有挡料限位结构，能够避免物料堆叠进入输送轨道，保证单次仅单个物料进入分拣工位，减少卡料故障的发生概率。这套基于Arduino控制的自动传送分拣装置，主要面向小型教学实验场景、创客空间原型验证以及轻量级小零件分拣工位使用，能够完成小型物料的水平输送、到位检测、分类推送的全流程动作，可适配尺寸在10-30mm区间的轻质塑料、木质小零件的分拣作业，在职业院校机电一体化实训、青少年科创实践项目中能够直观展示自动化输送分拣的基础逻辑，也可作为小型非标自动化设备的原型验证载体，帮助设计人员快速验证分拣逻辑与机构布局的合理性。

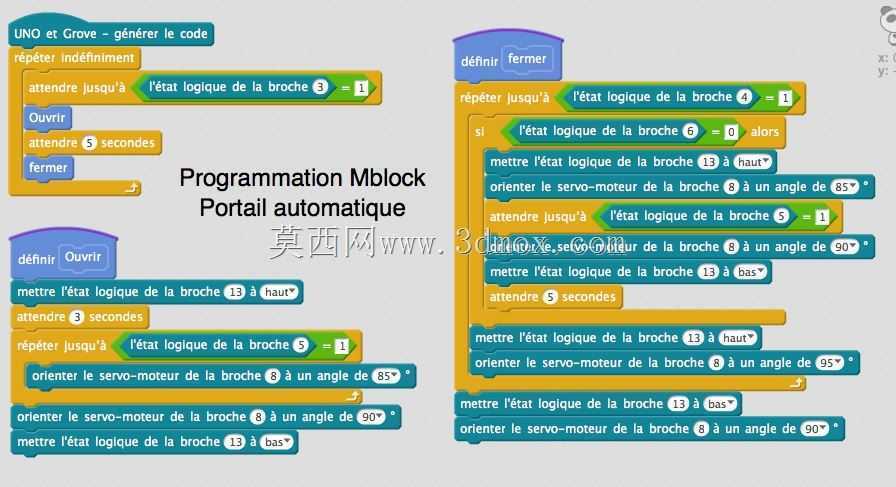

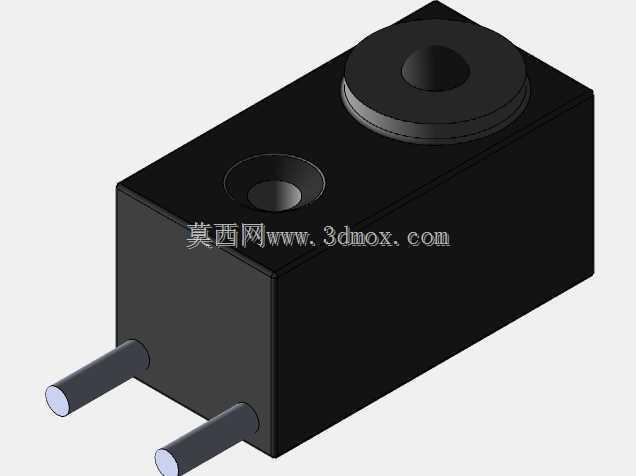

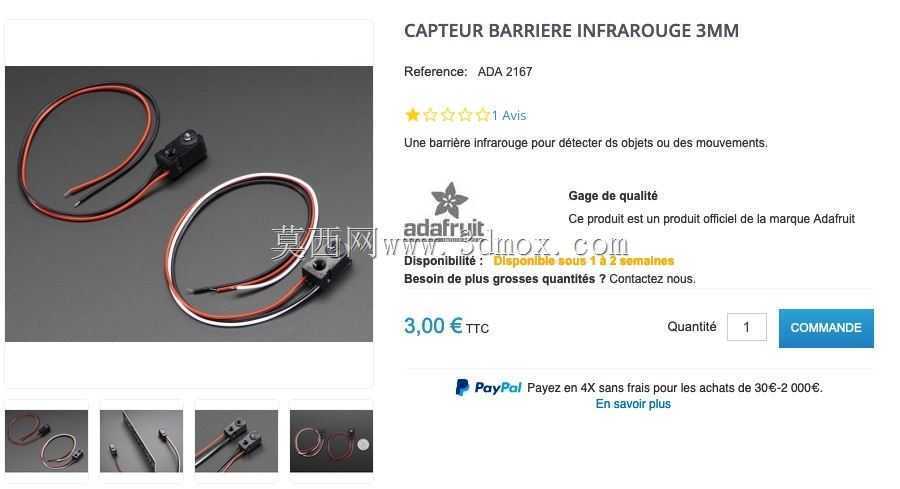

　　装置的检测单元采用漫反射式光电传感器，安装位置距离输送面高度为40mm，检测窗口正对输送轨道中心位置，当物料经过检测点时，传感器能够快速输出触发信号给控制单元，控制单元根据预先烧录的Mblock图形化程序逻辑，判断物料所属类别后，驱动对应位置的舵机带动推料块动作，将物料推送至对应侧边的集料槽内。推料机构采用直线滑台式舵机结构，推料行程设置为45mm，推料块前端粘贴有软质缓冲垫，避免推送过程中对物料表面造成刮擦损伤，三个分拣工位分别对应三类不同物料的分类收集，集料槽采用倾斜式设计，物料被推入后能够依靠自重滑落到集料盒内，不需要额外的集料动力结构。

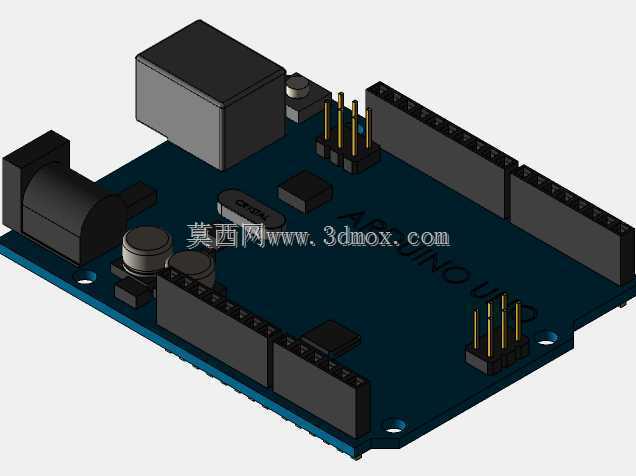

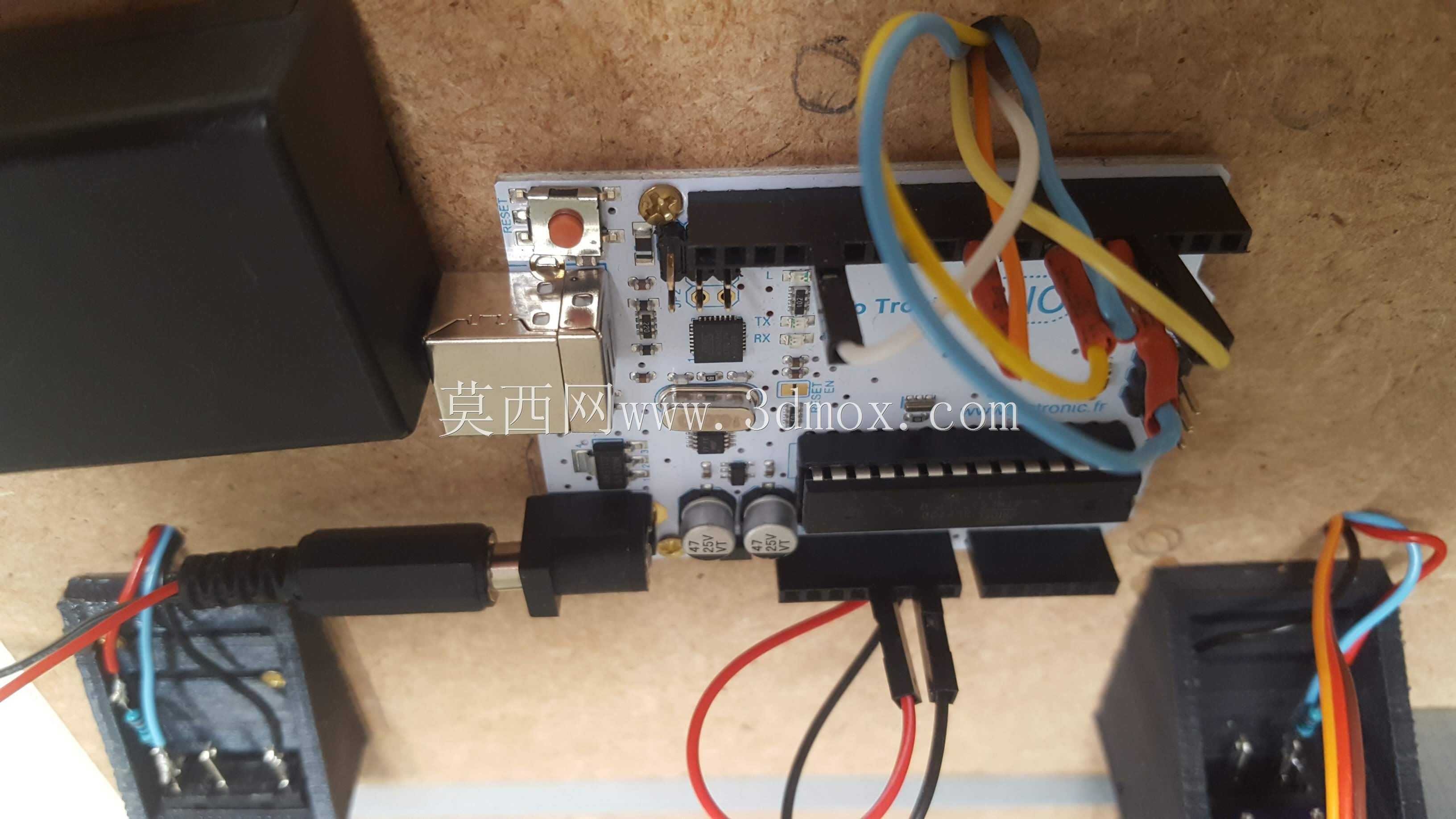

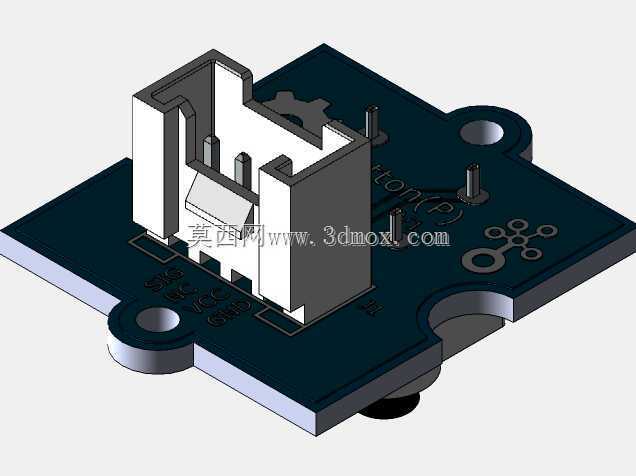

　　控制核心采用标准Arduino开发板，安装位置位于输送段的侧方独立安装位，开发板与传感器、舵机之间的接线全部预留有标准接插件接口，组装时不需要进行焊接作业，仅需要按照接口标识插接即可完成电路连接，既方便教学场景下的拆装练习，也便于后期维护时的部件更换。整个装置的结构件大部分采用PLA材质3D打印制作，打印件的壁厚设置为2mm，既保证了结构强度能够满足轻质物料的推送负载要求，也控制了整体装置的自重，整套装置总重量不超过1.2kg，方便搬运与场景转移。

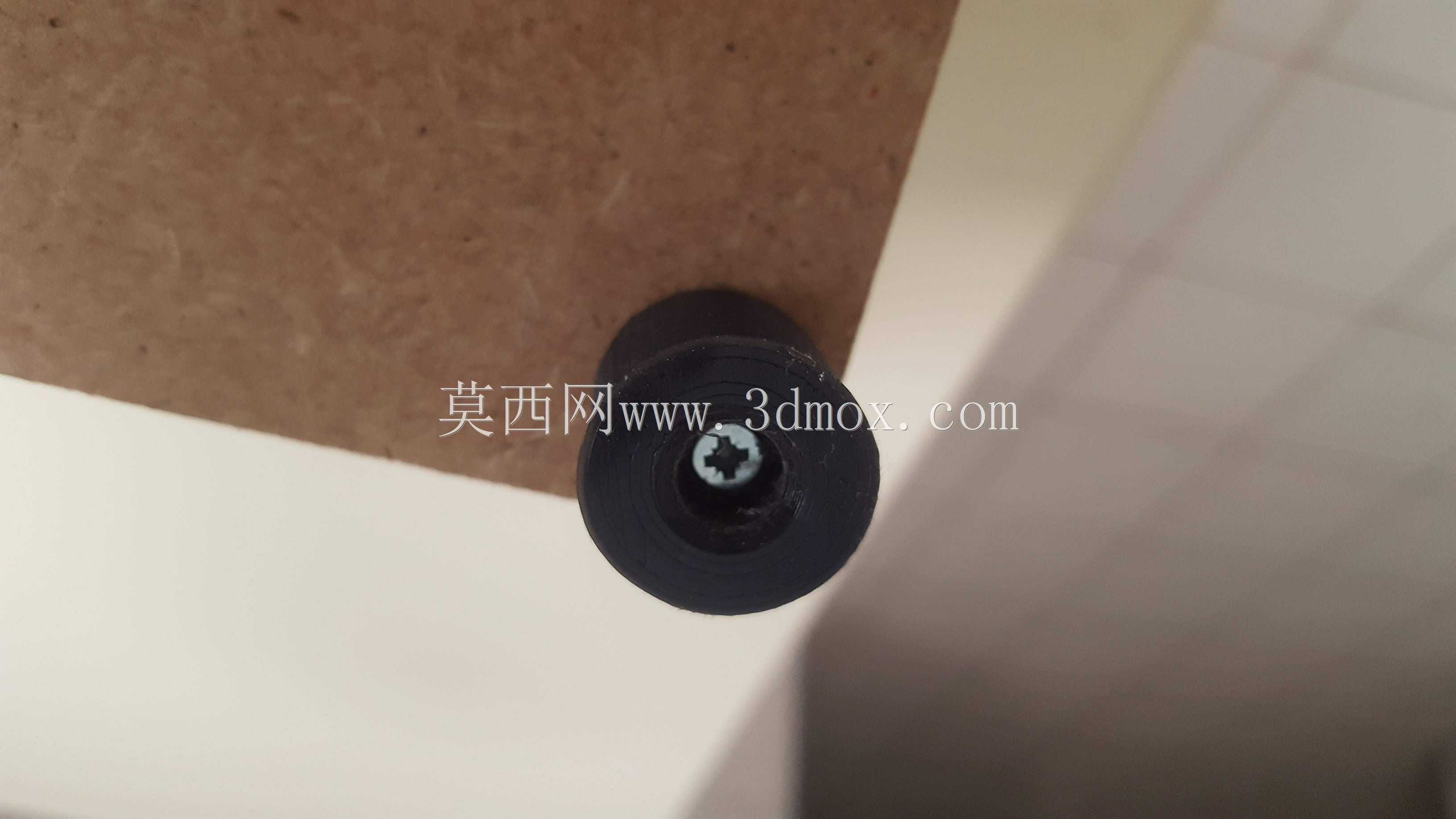

　　在设计过程中特意将所有运动部件的边缘都做了R2的圆角处理，避免教学使用过程中出现尖锐边角划伤的情况，同时所有的传动运动部位都没有外露的夹手间隙，运动部件与固定机架之间的安全间隙控制在5mm以上，符合教学实训设备的安全设计要求。从实际运行逻辑来看，装置启动后舵机带动输送皮带匀速运转，进料端放入的物料随皮带向前移动，经过检测点时传感器采集物料信号传输给控制板，控制板根据程序设定的判断逻辑，在物料到达对应推料工位时，输出信号控制对应舵机完成推料动作，推料完成后舵机自动复位，等待下一次触发信号，整个运行流程不需要人工干预，单次分拣动作的响应时间不超过0.5s，每小时能够完成不少于1200件小型物料的分拣作业，完全满足教学演示与小批量轻载分拣的使用需求。在安装边界方面，装置的底部设置有四个橡胶防滑脚垫，不需要额外打孔固定即可放置在平整台面上稳定运行，如果需要长期固定在工位上，也可以通过底部预留的四个M4安装孔，采用螺栓与工作台面锁紧固定，装置的供电采用标准5V直流供电，普通手机充电器或者移动电源即可驱动，不需要专门的工业供电接口，进一步降低了部署门槛。
