SG90舵机驱动小型齿轮连杆夹持执行器

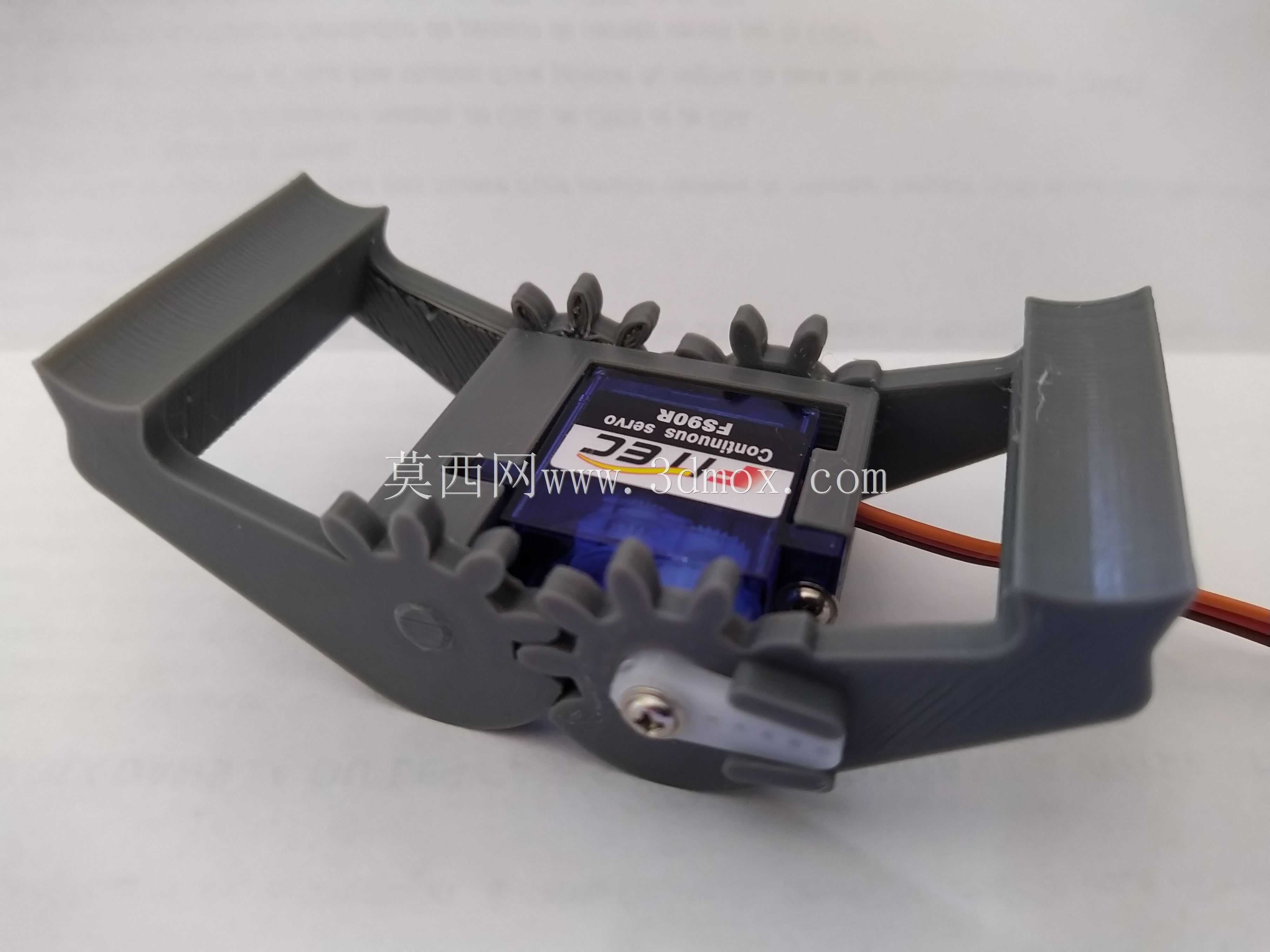

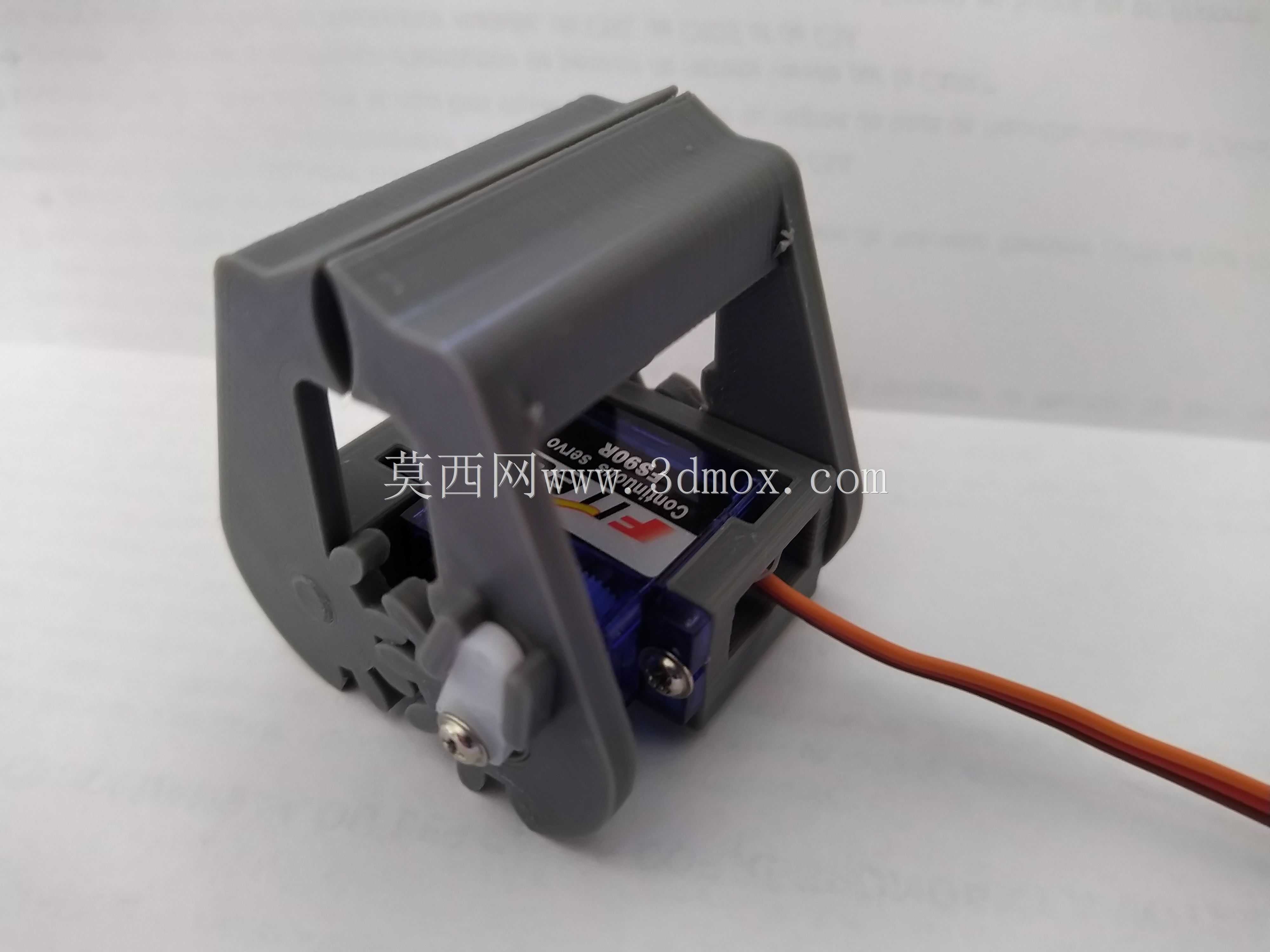

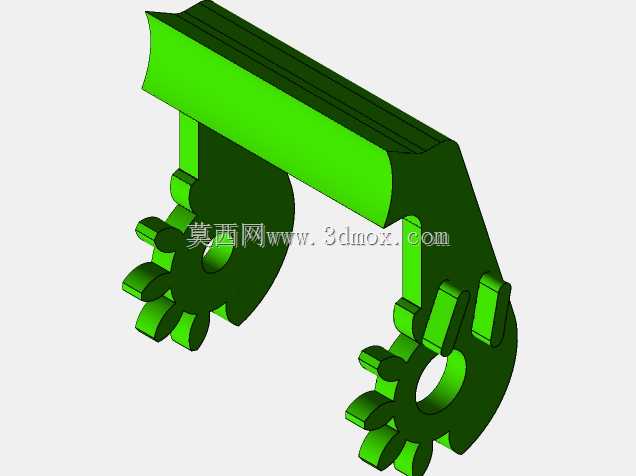

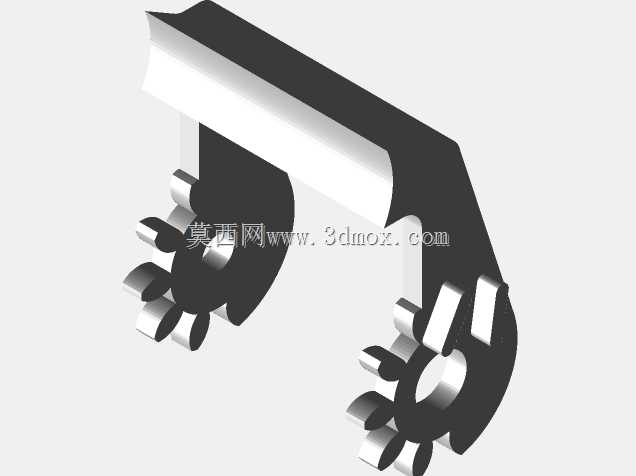

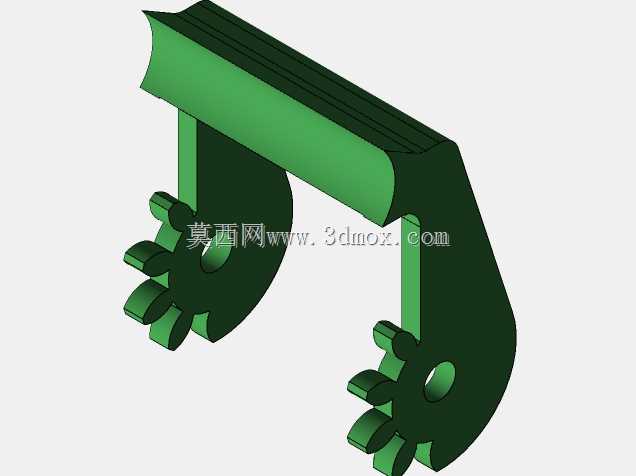

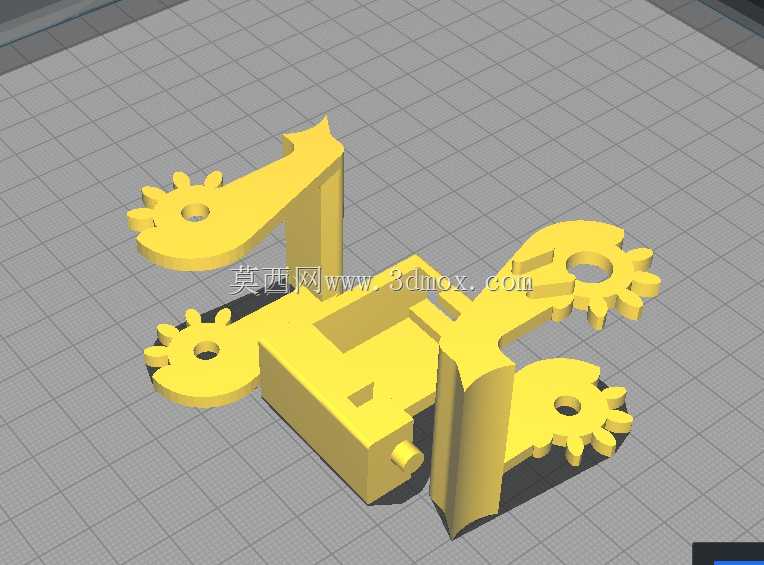

　　这款小型夹持执行器以SG90微型伺服电机作为动力源，采用对称齿轮啮合配合连杆式夹臂结构，在桌面级小型自动化作业场景中有着极高的适配性，常见于教学实验平台、小型分拣工作站、创客类机器人竞赛项目、轻载物料移载工位等场景，可完成重量在500g以内的规则小型工件的夹取、转运、定位动作，适配塑料件、小型电子元器件、3D打印样件、轻质包装件等多种被夹持对象。从结构设计逻辑来看，夹臂开合的同步性完全依靠中部对称布置的啮合齿轮保证，两个夹臂的铰接端分别与对应齿轮做刚性连接，当舵机输出轴带动主动侧齿轮转动时，从动侧齿轮会以相同角速度反向转动，从而带动两侧夹臂完成同步开合动作，从根源上避免了单连杆驱动容易出现的夹臂偏摆、夹持力不均问题，

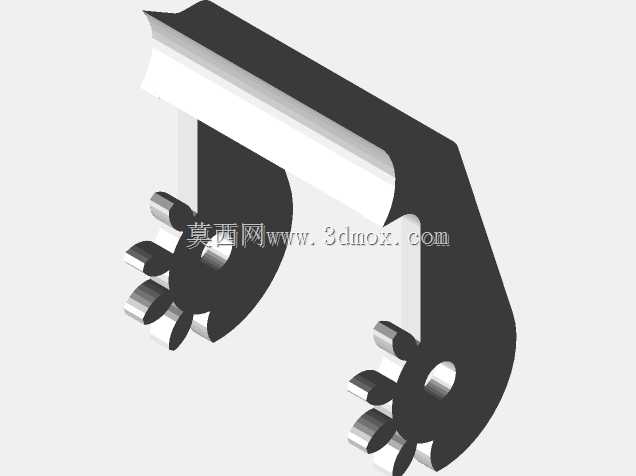

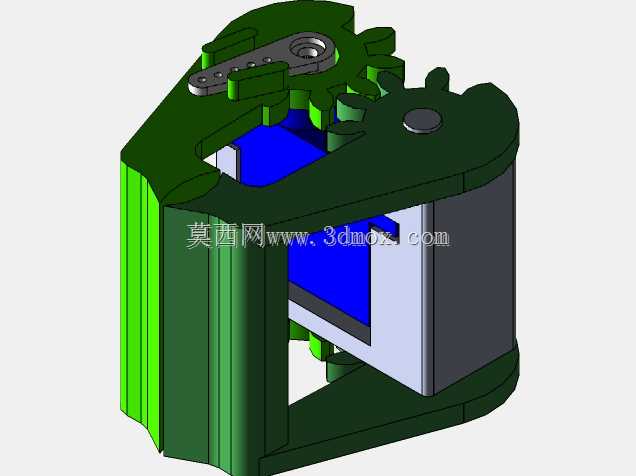

　　夹臂内侧做了内凹弧形接触面设计，可适配圆柱类、方块类等不同外形的工件，接触面预留的浅槽结构可增加夹持摩擦力，减少工件滑脱概率。安装边界方面，整个执行器的主体结构完全围绕SG90舵机的标准安装尺寸做嵌套设计，舵机直接嵌入夹臂基座的预留安装槽内，通过舵机自带的两个安装孔位与基座完成螺丝固定，不需要额外加装转接法兰，整体外轮廓尺寸控制在长60mm、宽35mm、开合最大行程40mm的范围内，安装孔位完全匹配常用的小型机械臂末端安装标准，可直接固定在标准舵机支架或小型机械臂的末端法兰上，不需要做二次结构修改。夹臂的转动铰接点采用金属销轴配合塑料轴孔的配合方式，既控制了整体重量，又能保证铰接位置的转动顺滑度，减少长期往复动作带来的磨损量，

　　舵机的走线从基座尾部的预留线槽引出，可避免夹臂开合过程中夹线、磨线的问题。在实际选型适配时，可根据被夹持工件的硬度调整舵机的输出扭矩阈值，配合舵机自带的角度控制功能，可实现夹爪开合度的精准调节，针对易碎类轻质工件还可通过降低舵机输出占空比的方式控制夹持力，避免夹伤工件表面。整个结构没有冗余的传动部件，所有受力点都集中在齿轮啮合位置与铰接销轴处，日常维护仅需要定期在齿轮啮合面添加少量润滑脂即可，不需要复杂的调校流程，对于刚接触小型自动化执行机构设计的从业者来说，该结构的传动逻辑清晰，安装调试门槛低，可直接作为小型末端执行器的设计参考，也可根据实际使用场景修改夹臂的长度、接触面形状，适配更特殊的夹持需求。
