带菱形安装法兰的万向滚珠输送支撑件

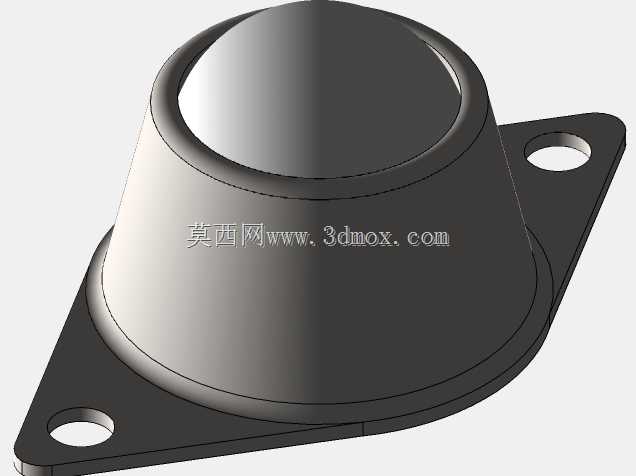

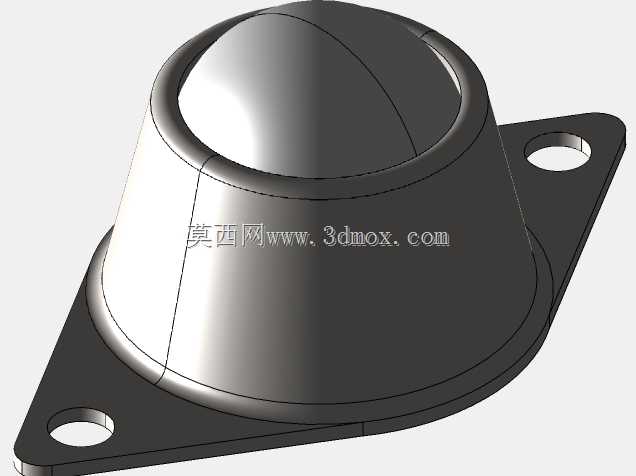

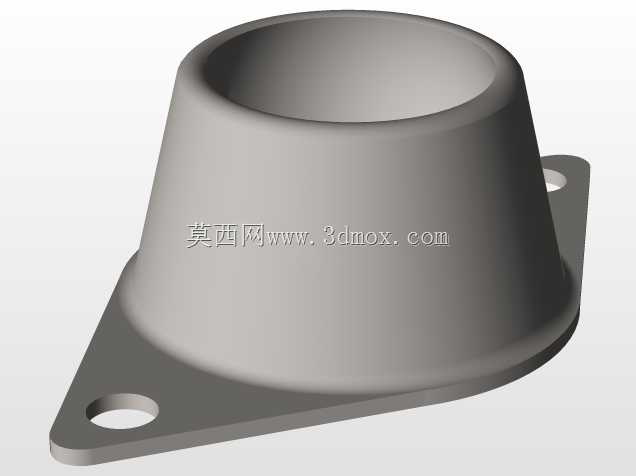

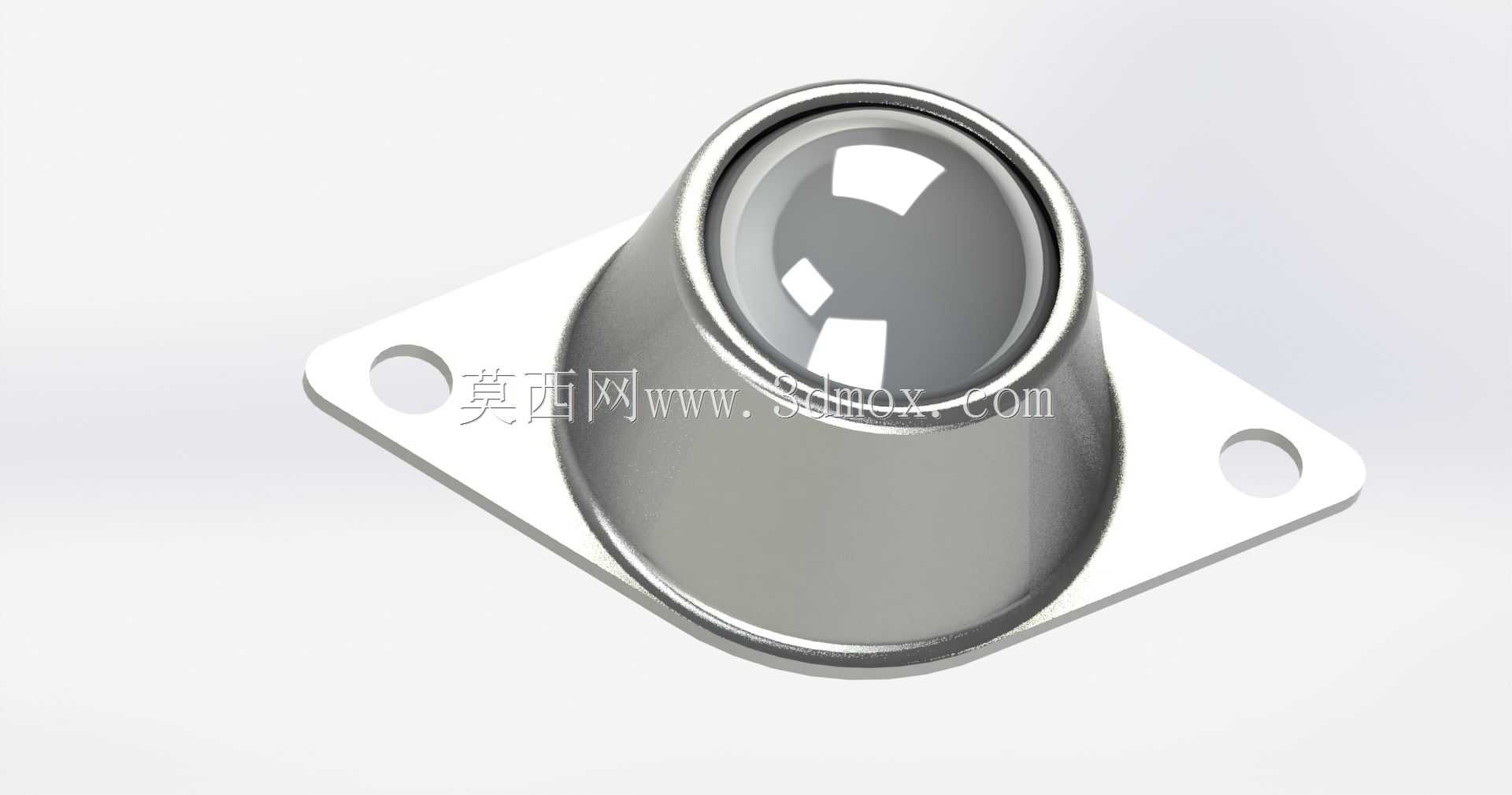

这类带菱形安装法兰的万向滚珠支撑件，常被用在各类物料输送线、工装板移载工位以及轻型分拣设备的台面上，作为无动力滚动支撑单元替代传统滑动摩擦结构，能大幅降低物料平移时的阻力，让较重的工装板、箱体类工件可以在台面上沿任意方向灵活推移，不需要额外设置导向轨道就能实现多方向的位置调整，在装配流水线、人工分拣台、板材周转工位的应用十分普遍。从结构设计来看，主体采用锥形过渡的承托壳体，上方嵌入大直径的硬质滚珠，滚珠与壳体内部的小钢珠衬层配合，保证滚珠可以全向自由转动，不会出现卡滞或偏载磨损的问题；底部的菱形安装法兰做了切边处理，相比圆形法兰能在密集排布时节省安装空间，两个对角设置的安装孔位适配常规的螺栓固定规格，安装时不需要额外加工复杂的定位槽，直接在台面或型材框架上打对应孔位就能完成固定，安装边界清晰，不会和相邻的支撑件产生干涉。设计过程中需要重点考量滚珠的凸出高度与承载能力的匹配，滚珠凸出法兰安装面的高度要控制在合理范围，既保证滚珠能充分接触被输送工件的底面，又要避免凸出量过大导致工件放置时出现倾斜侧翻的问题；锥形壳体的壁厚要根据额定承载做梯度设计，靠近法兰的位置壁厚更大，能分散螺栓锁紧时的应力，靠近滚珠承托口的位置做圆弧收边，避免尖锐棱边刮蹭工件底面或是划伤操作人员。这类支撑件的安装孔中心距为40mm，适配多数工业铝型材的槽位间距，不管是在铝型材搭建的工作台框架上，还是在钢板焊接的固定台面上都能直接适配安装，不需要额外做转接件。在实际工况中，这类支撑件可以单颗独立使用作为小型工件的万向支撑点，也可以按矩阵形式密集排布组成无动力万向平台，满足不同尺寸工件的输送移载需求，滚珠表面的高硬度处理能适应金属工件、硬质塑料箱体等多种材质的接触摩擦，长期使用也不会出现明显的凹陷磨损，日常维护只需要定期清理滚珠缝隙内的杂物即可，不需要复杂的润滑保养，能有效降低生产线的运维成本。在做整线布局设计时，排布间距要根据被输送工件的最小底面尺寸确定，保证工件在移动过程中至少有3颗以上的支撑件同时接触底面，避免工件出现卡顿或是局部受力变形的问题，法兰的沉孔设计能让固定螺栓的头部完全埋入法兰面内，不会凸出刮蹭移动的工件，细节设计完全贴合工业现场的实际使用需求。
