Arduino控制自动滑动伸缩门结构设计

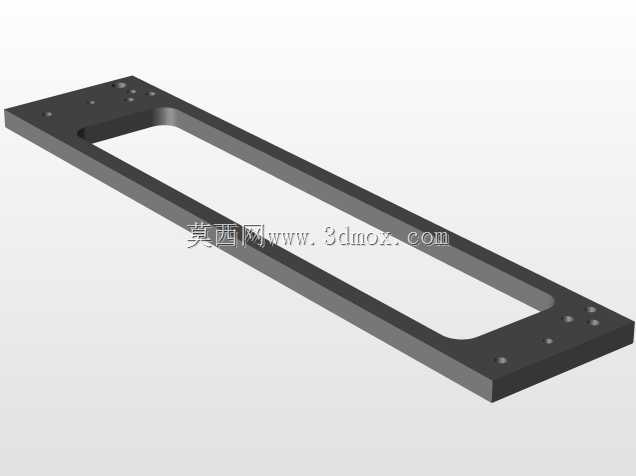

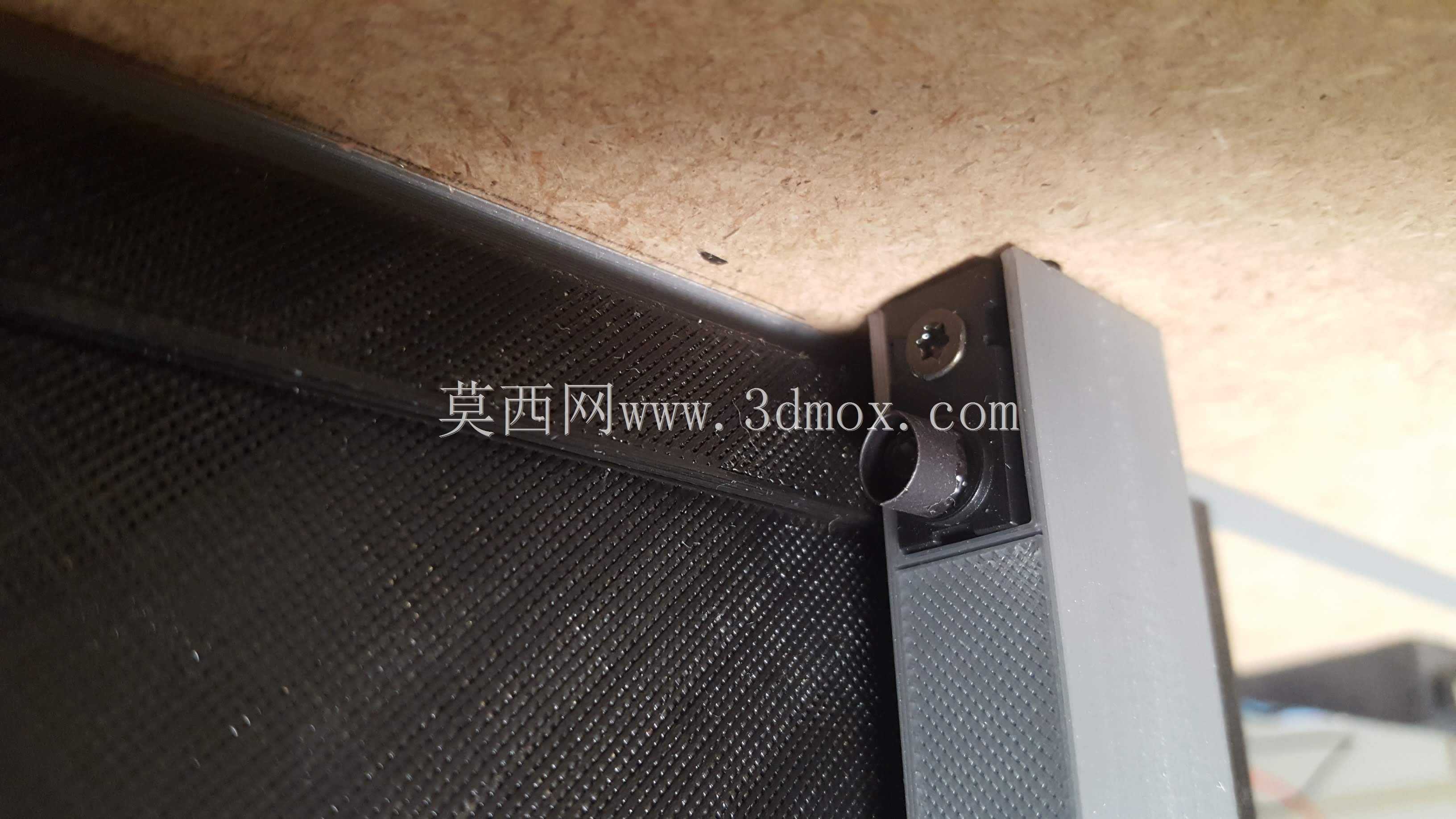

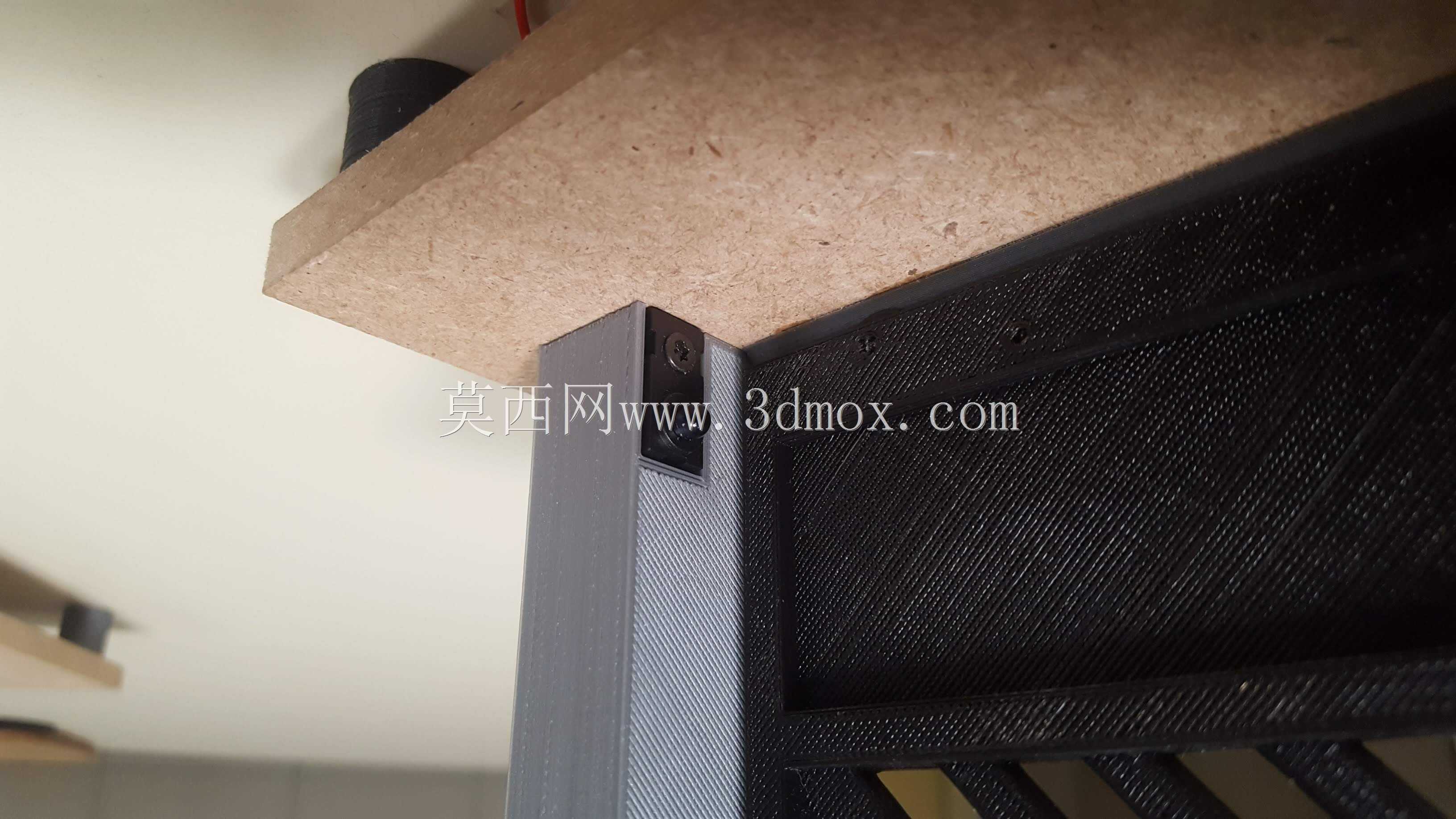

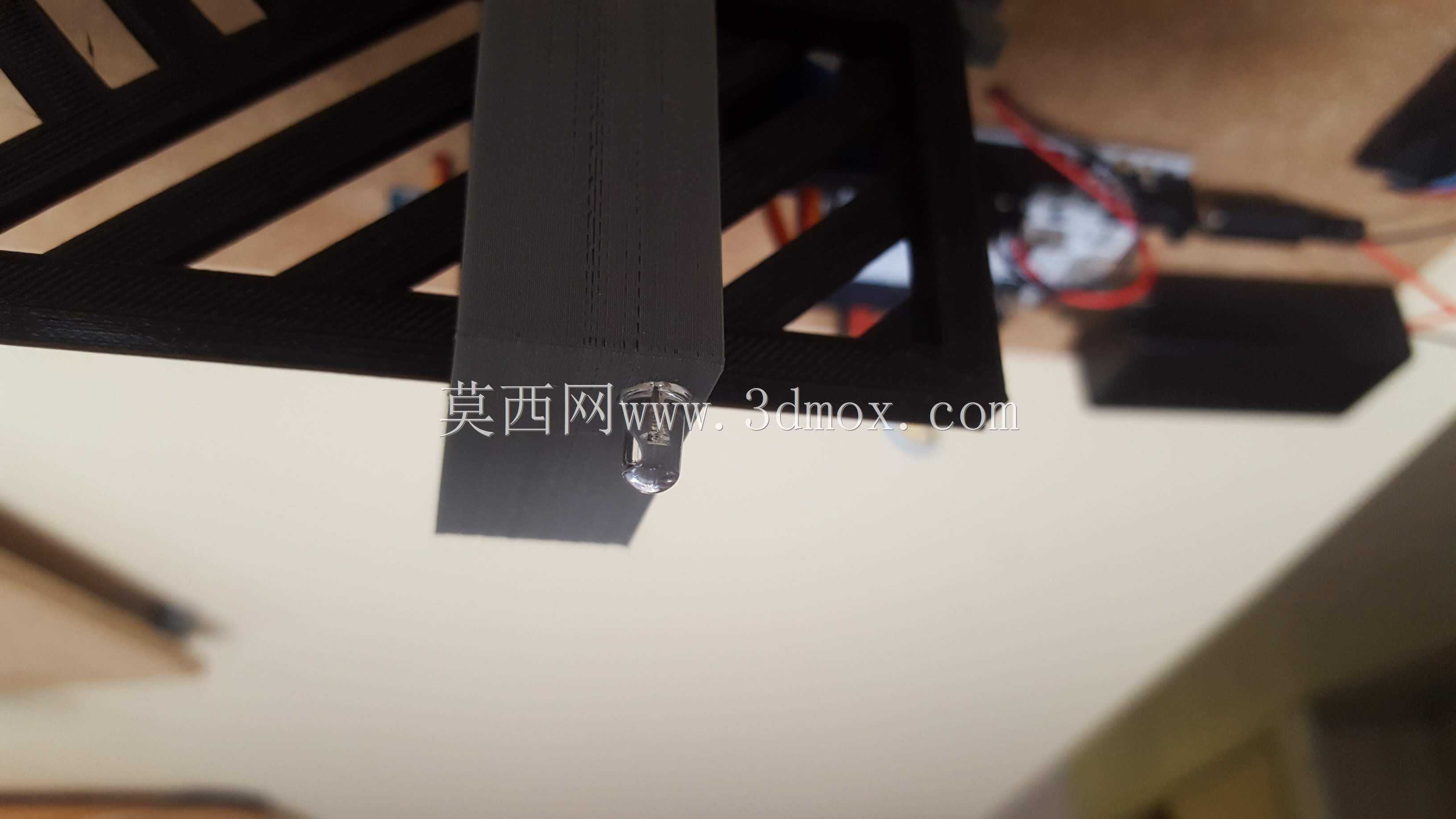

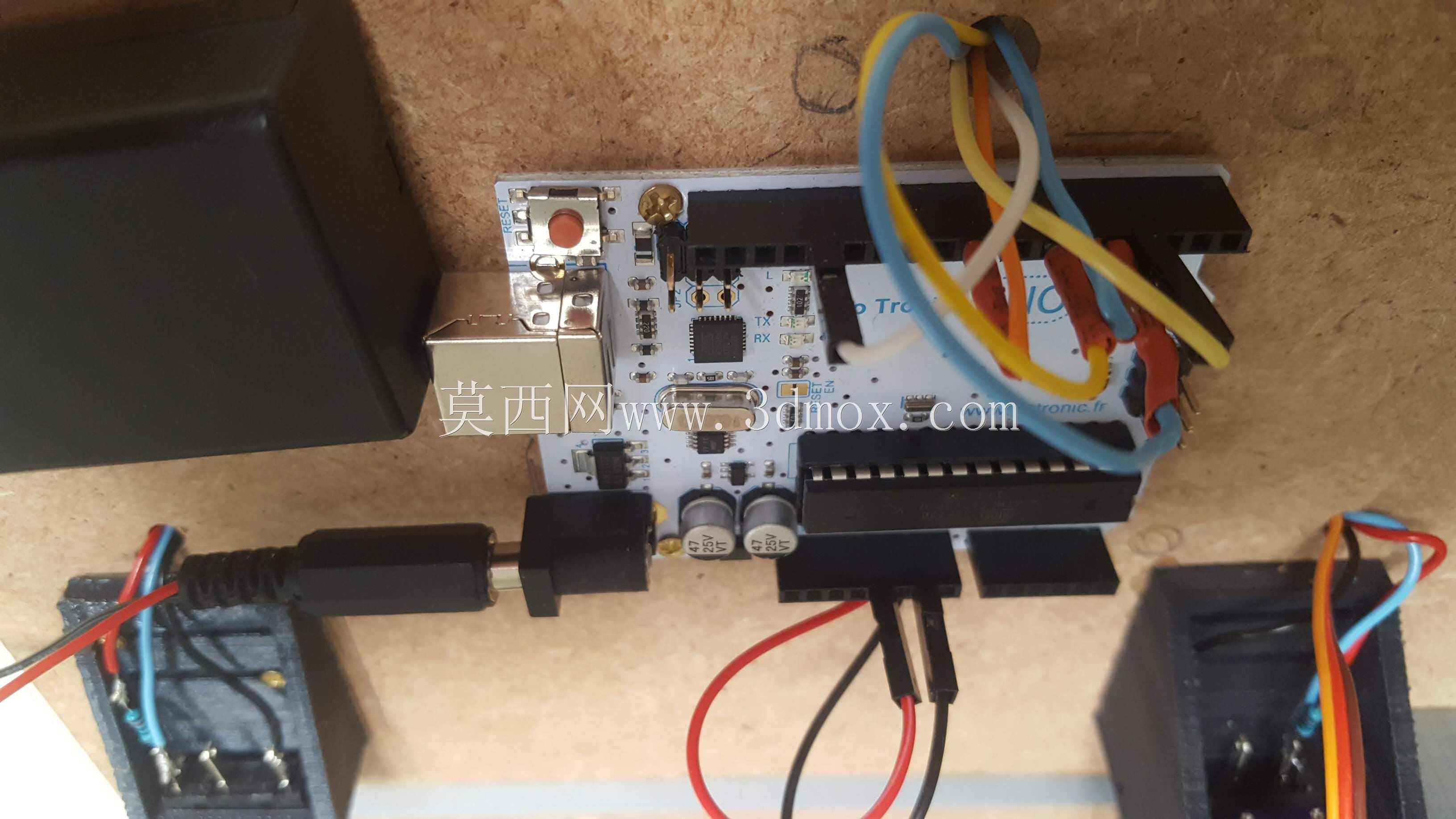

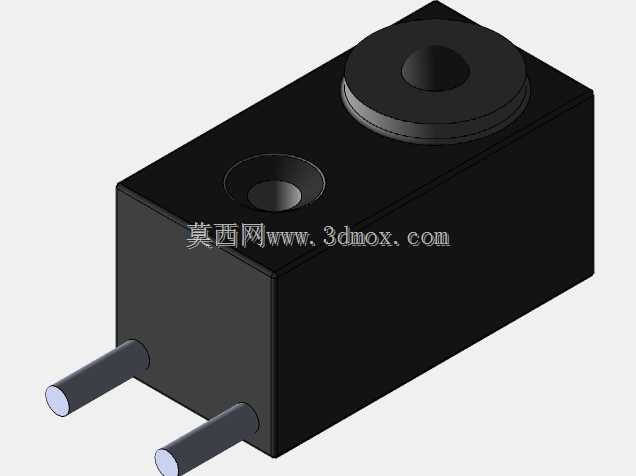

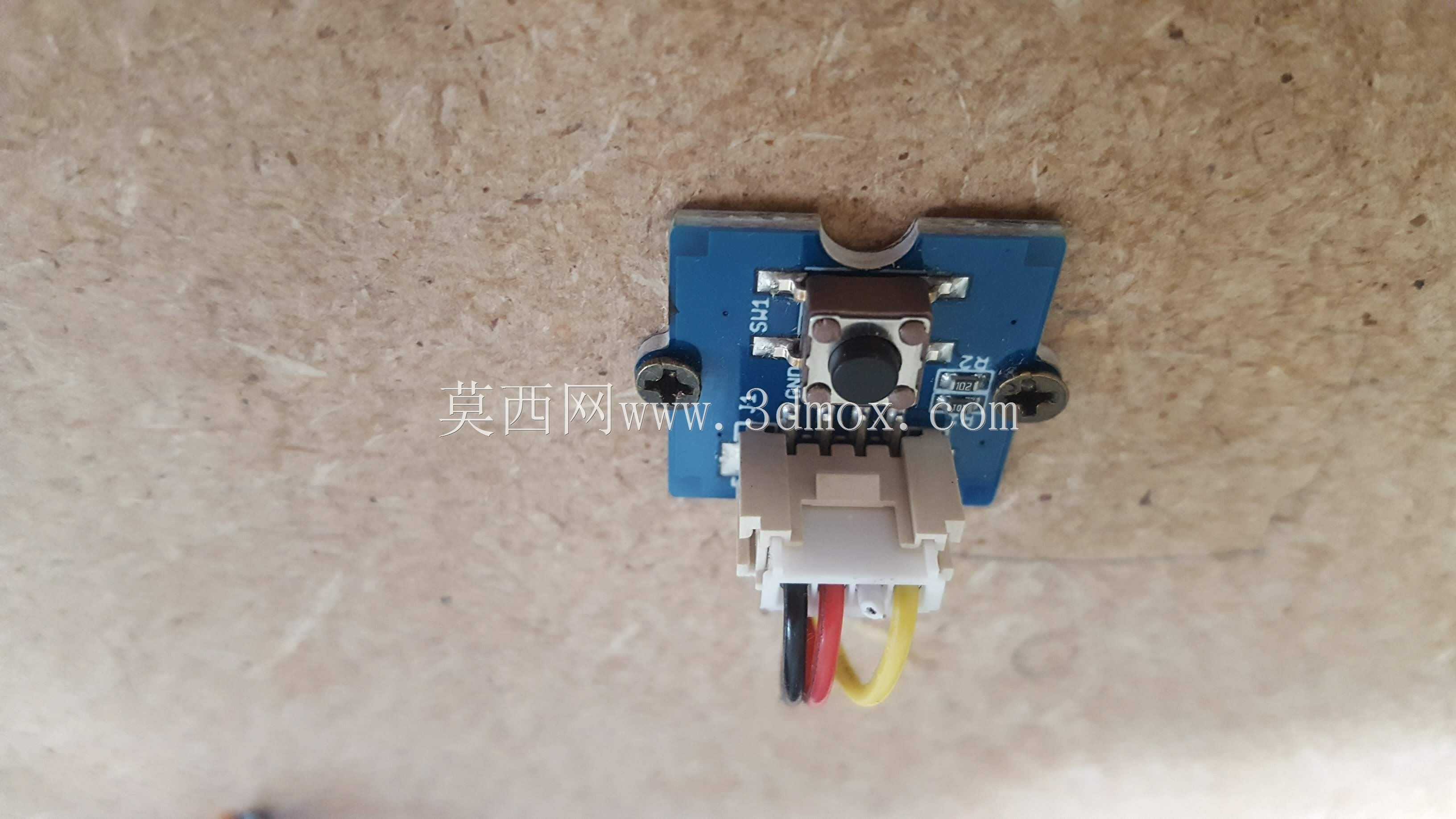

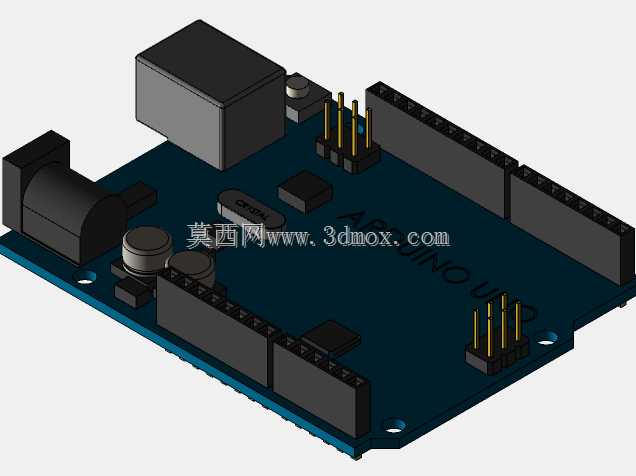

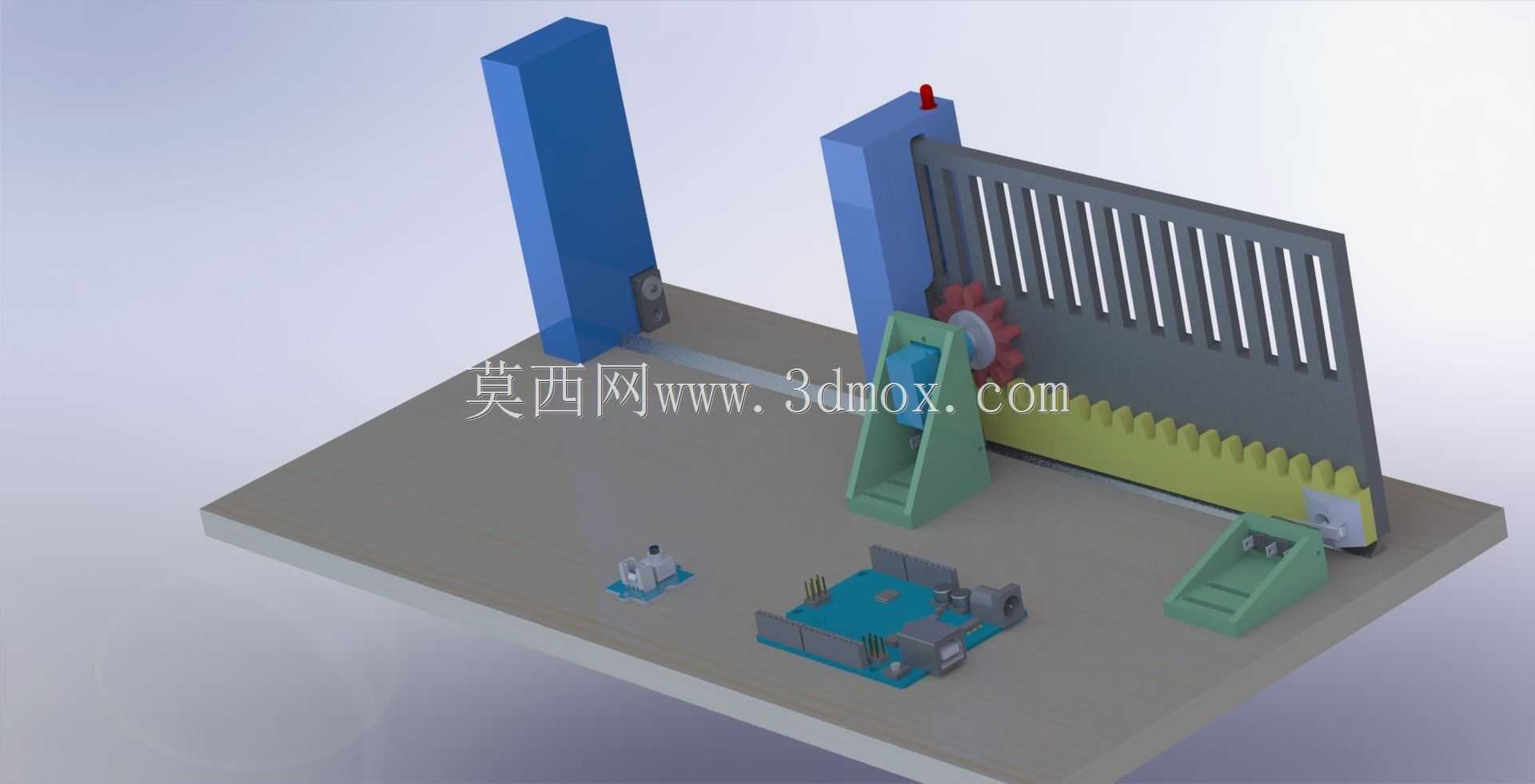

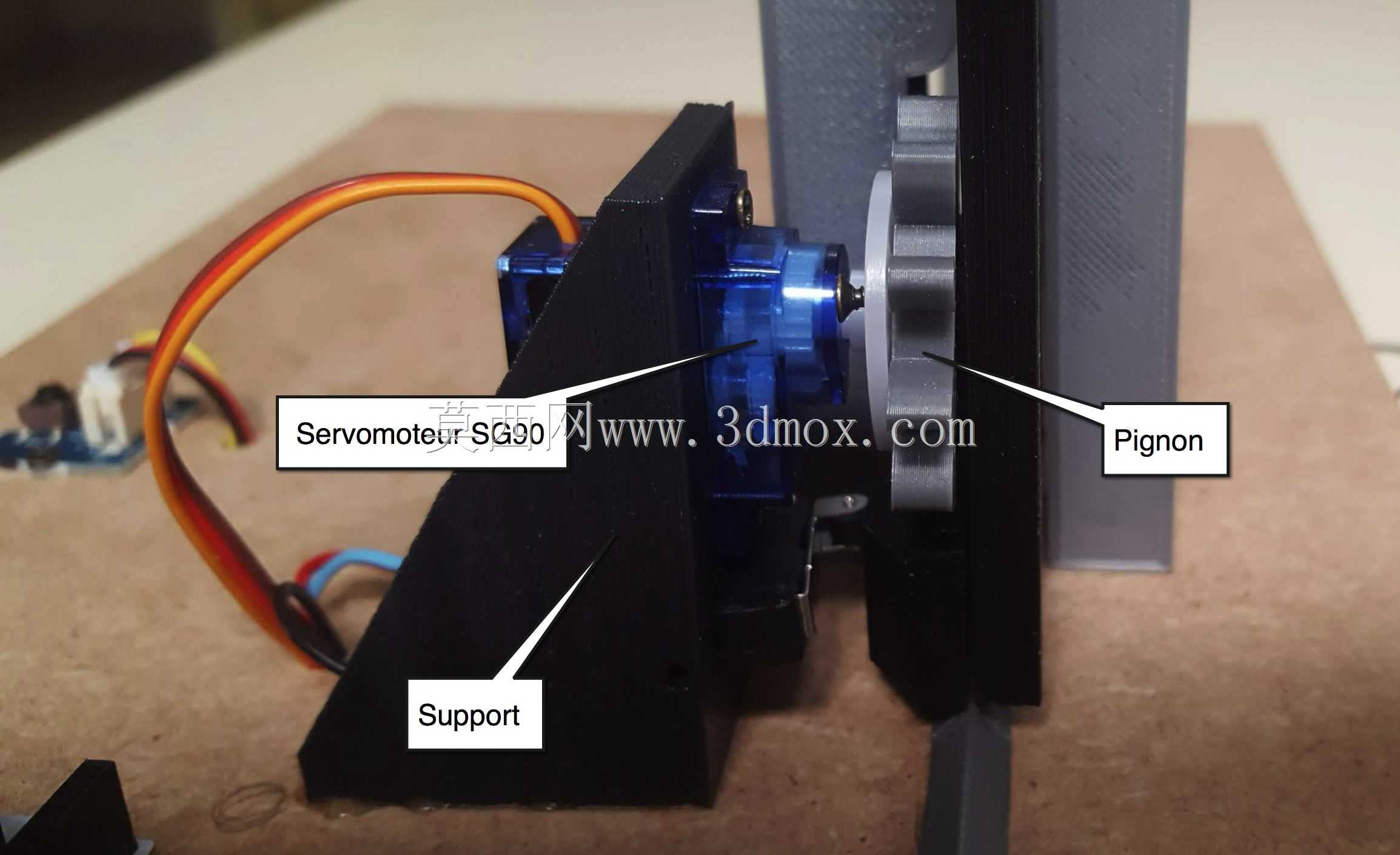

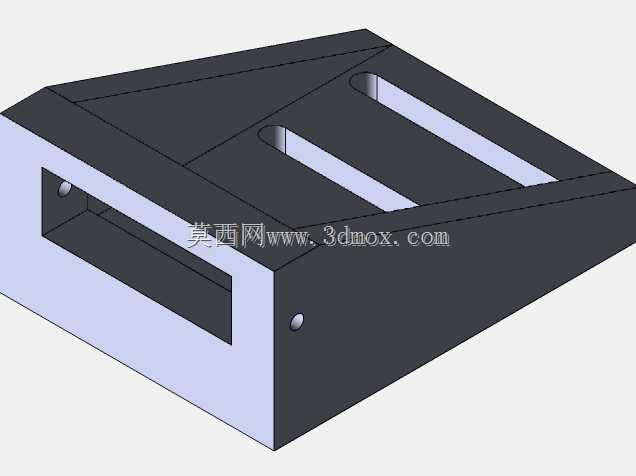

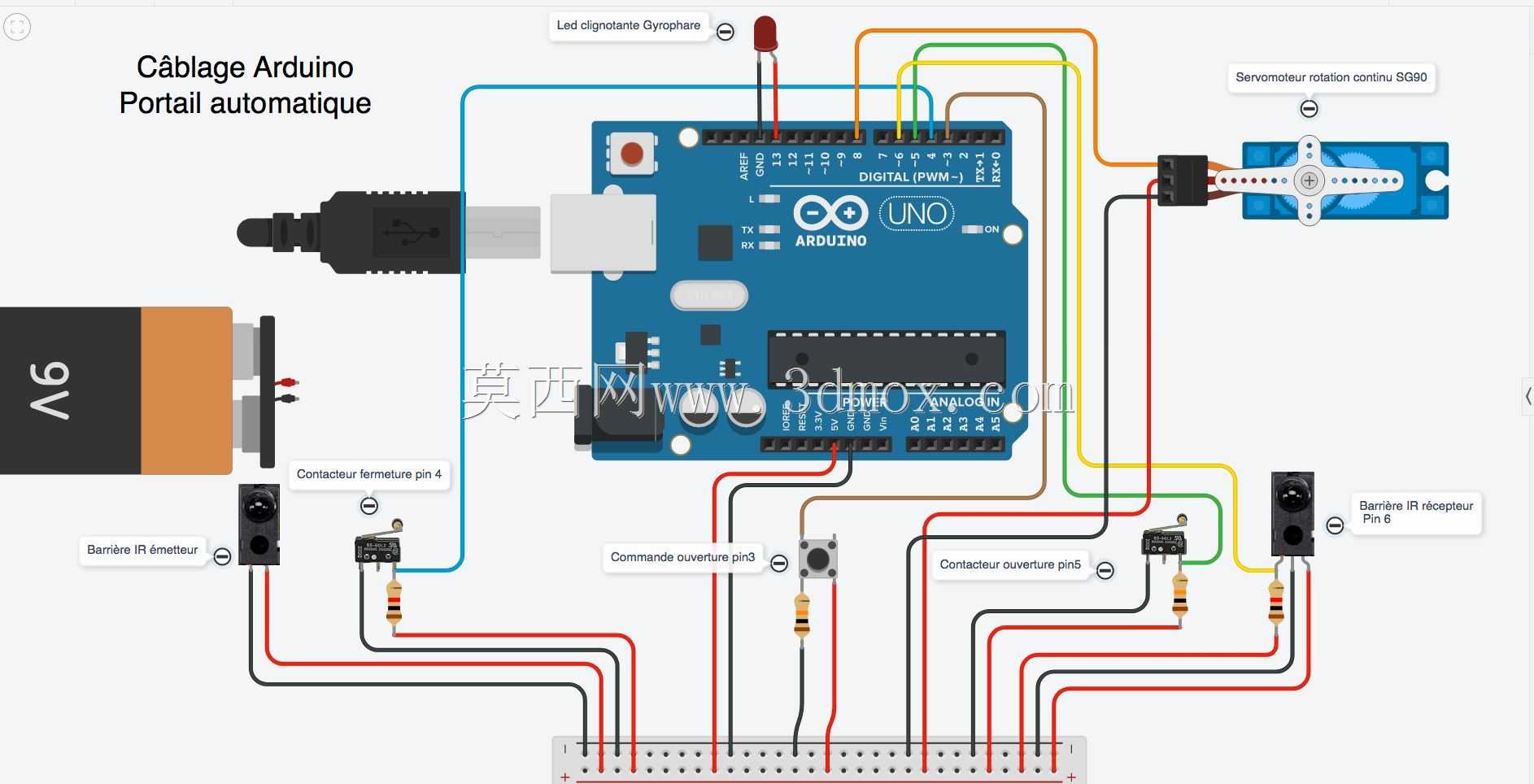

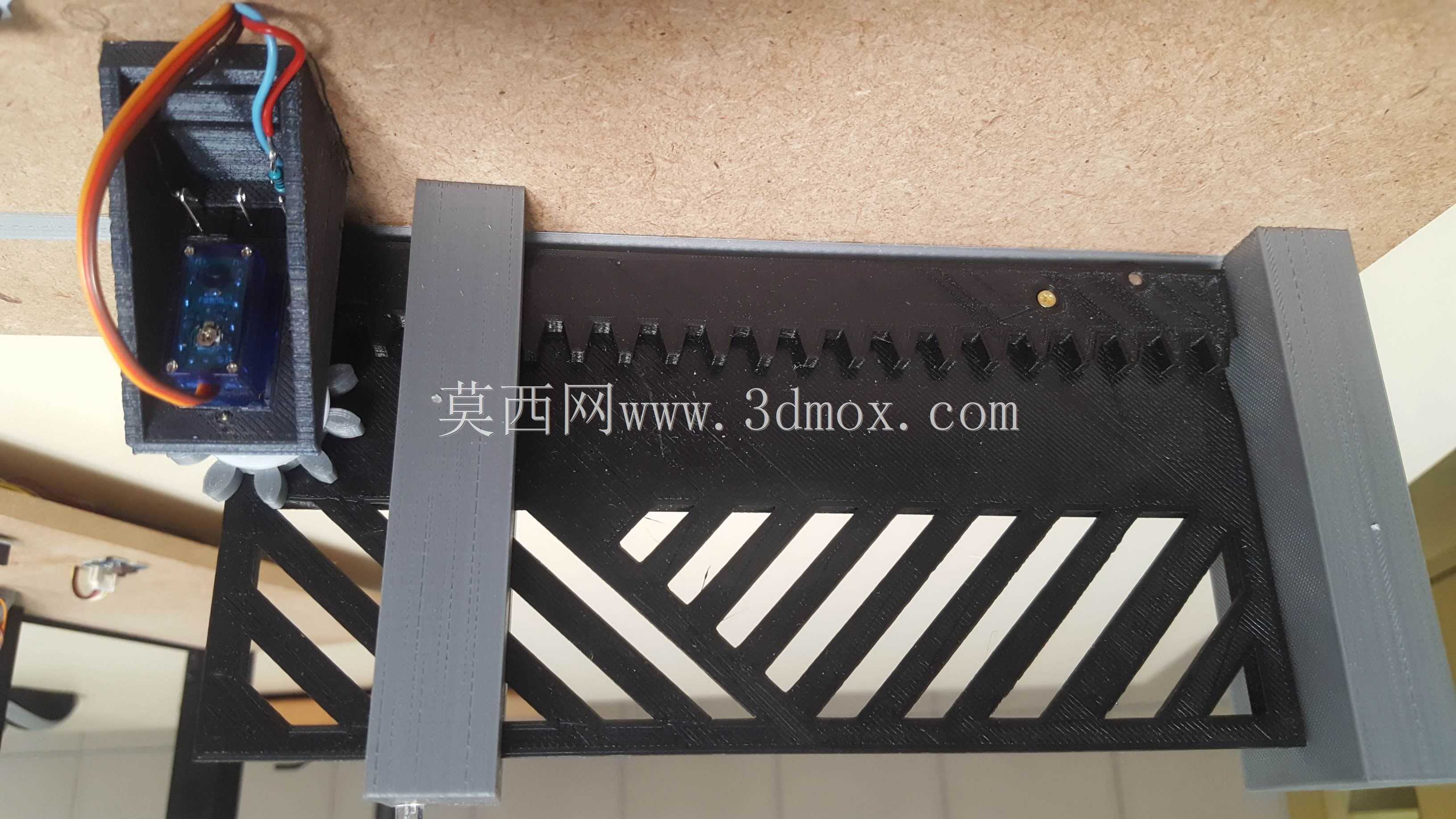

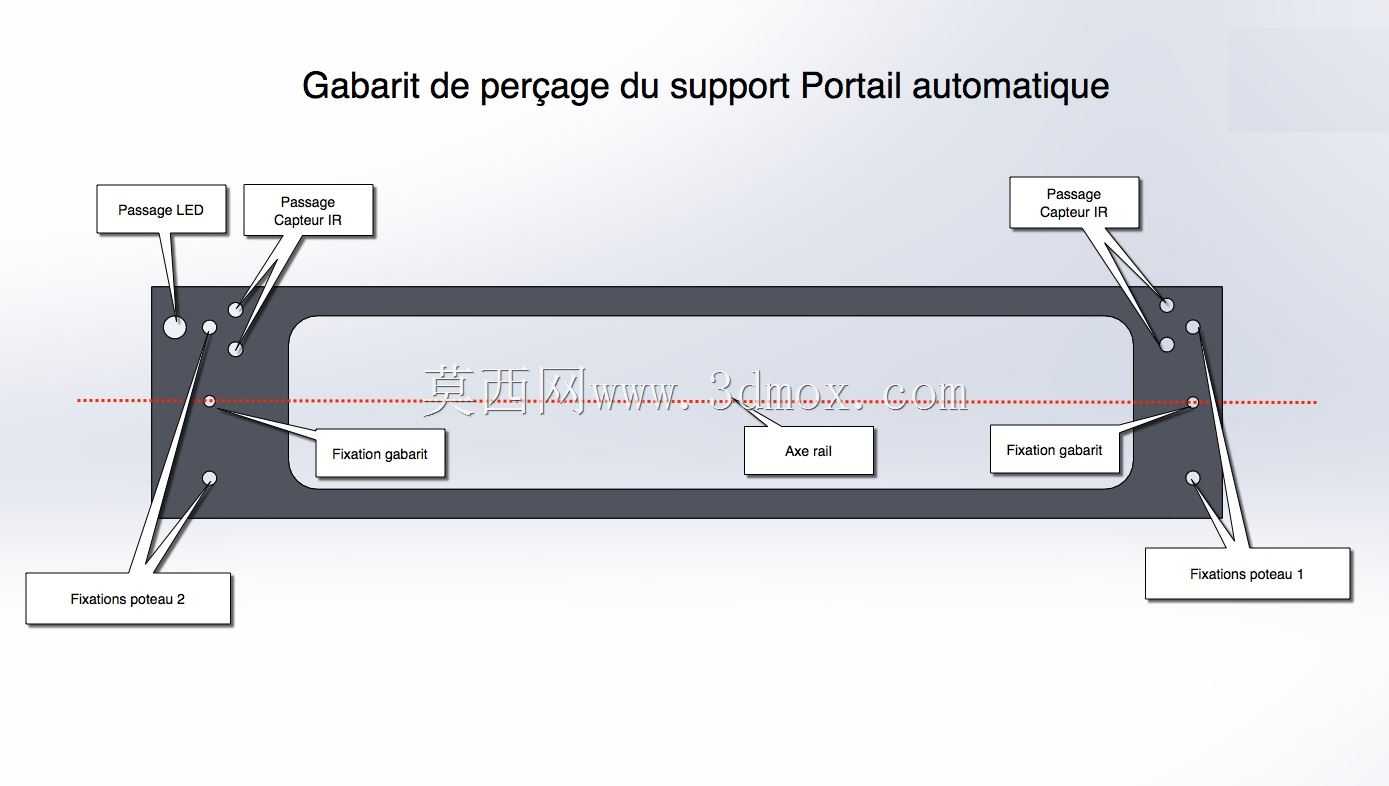

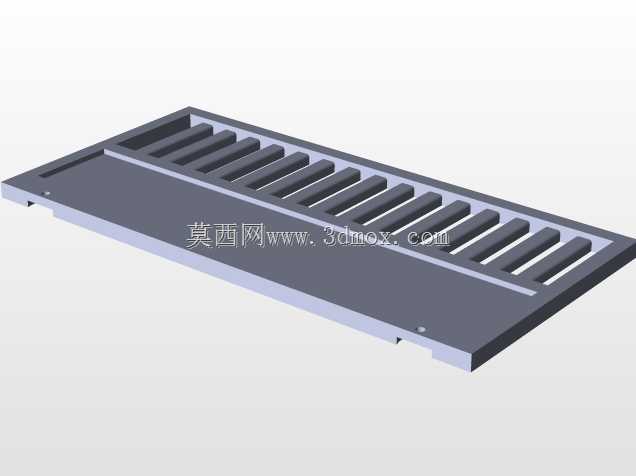

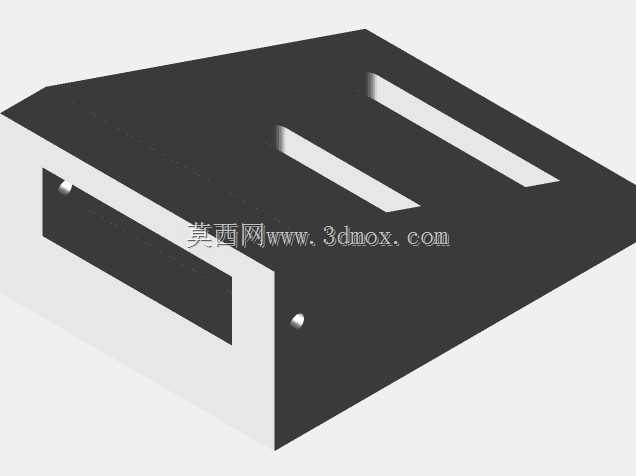

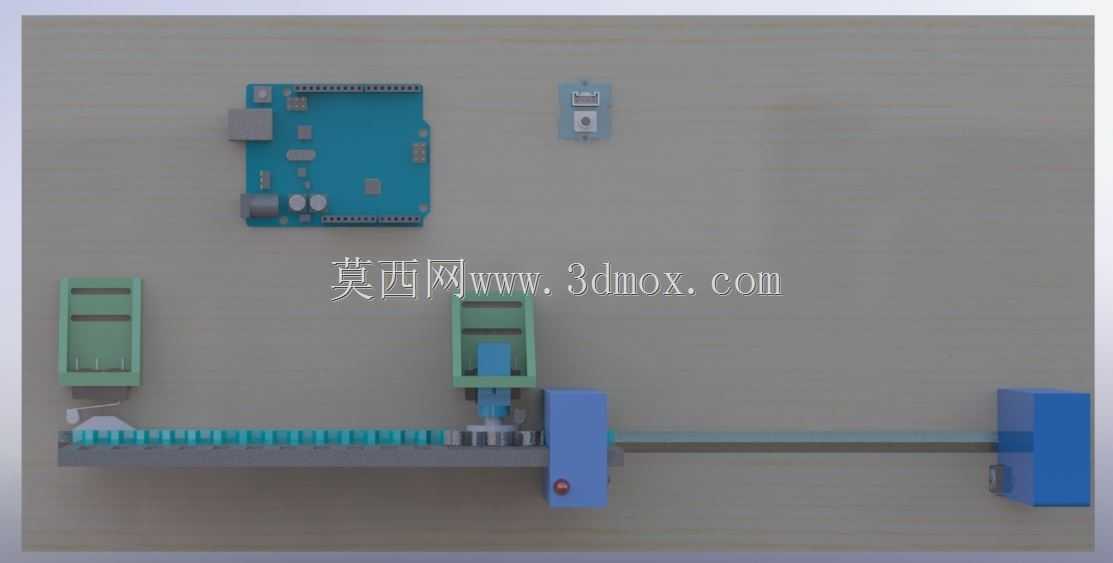

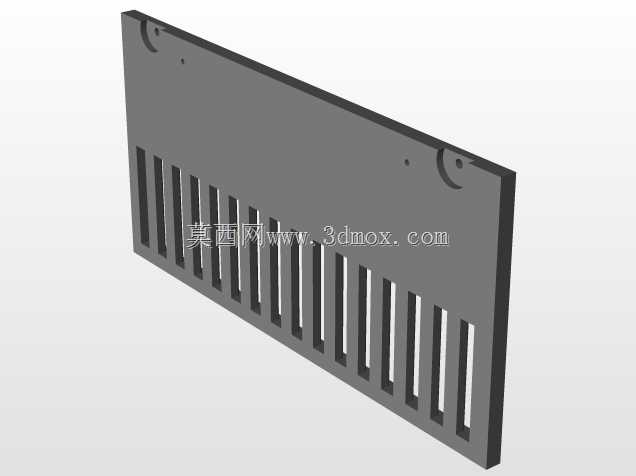

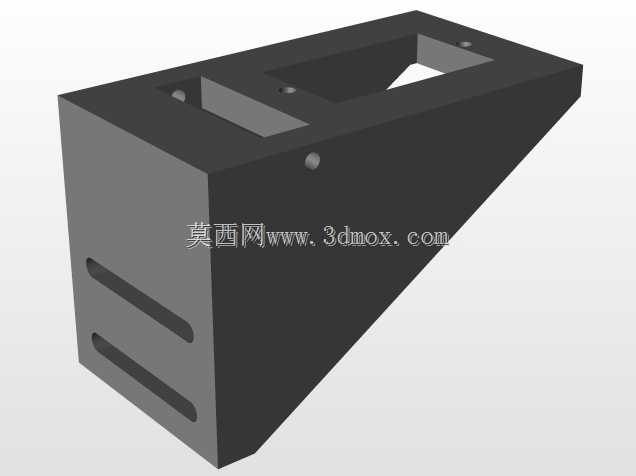

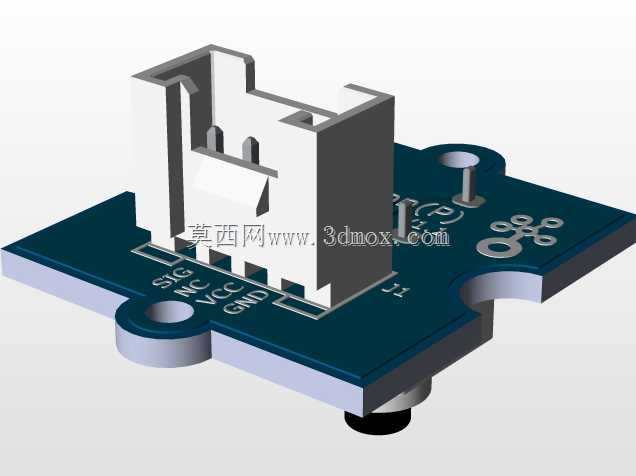

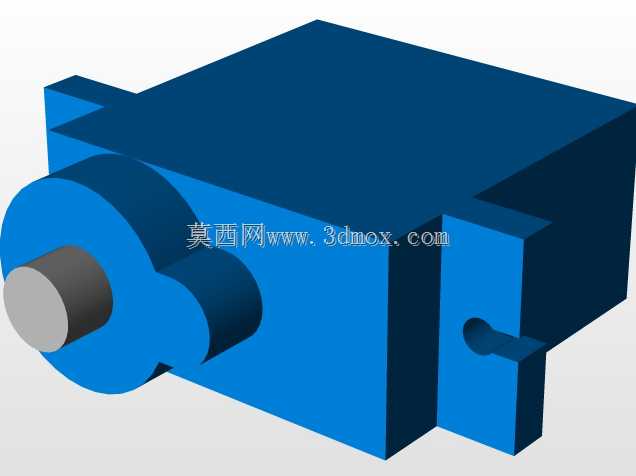

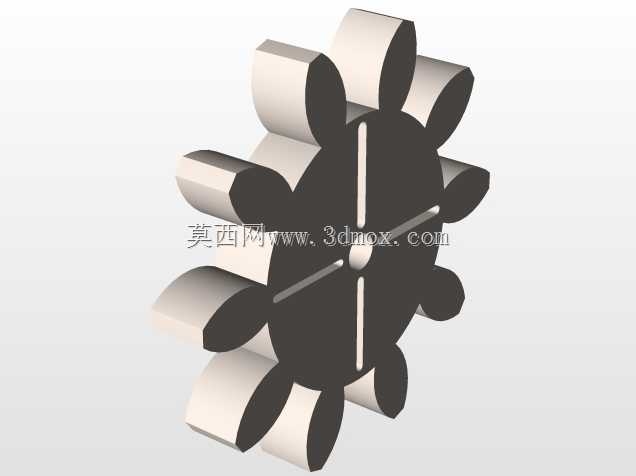

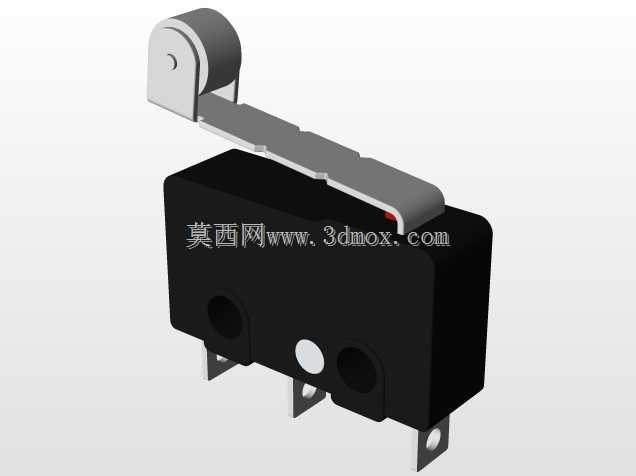

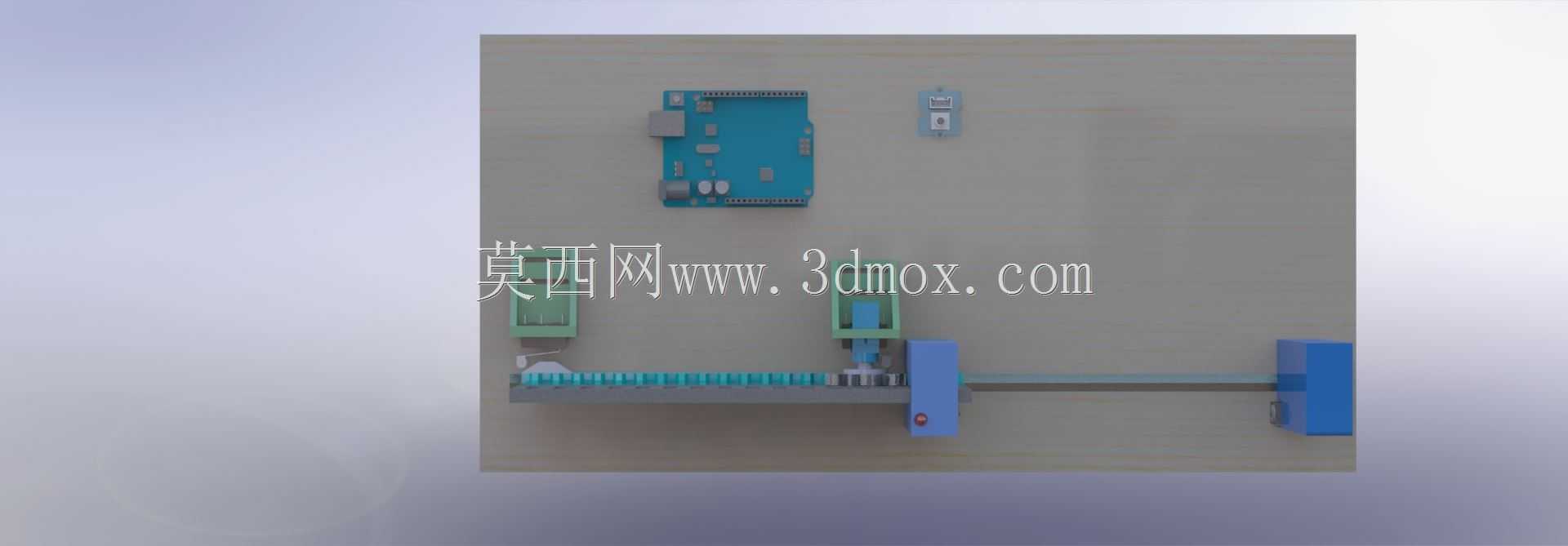

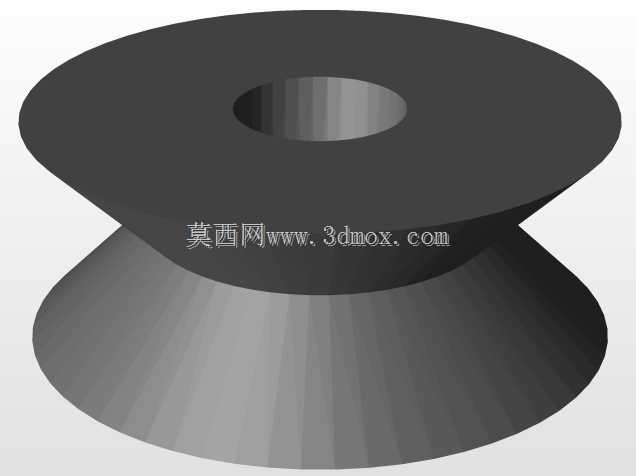

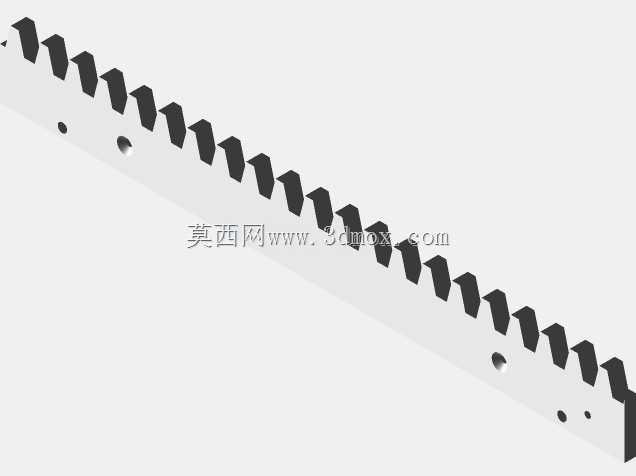

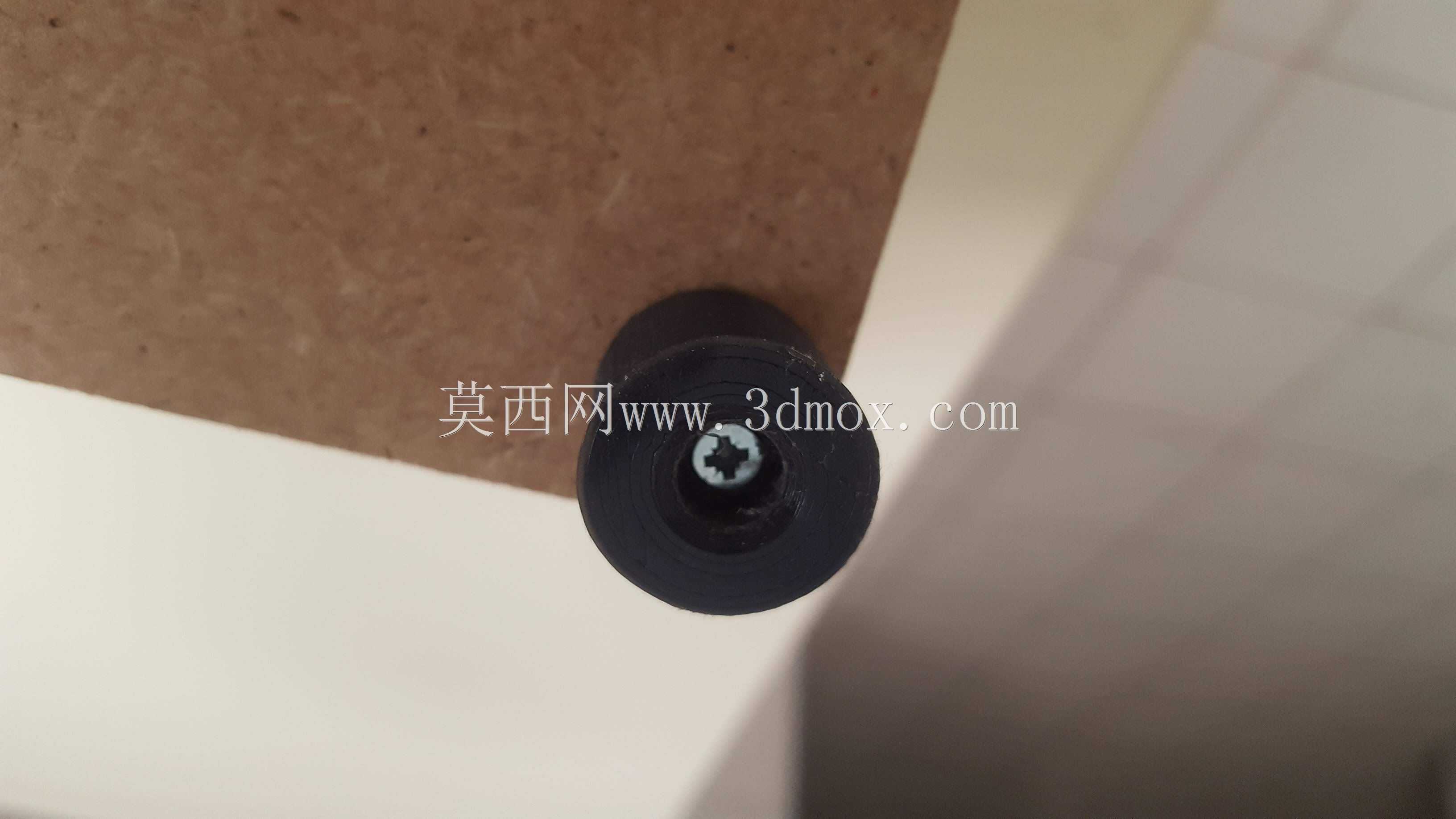

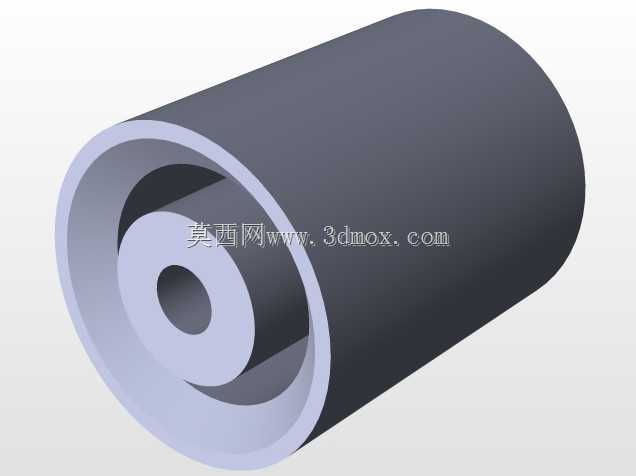

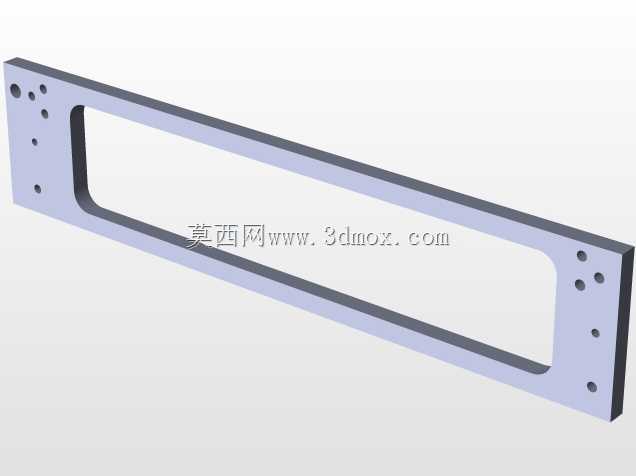

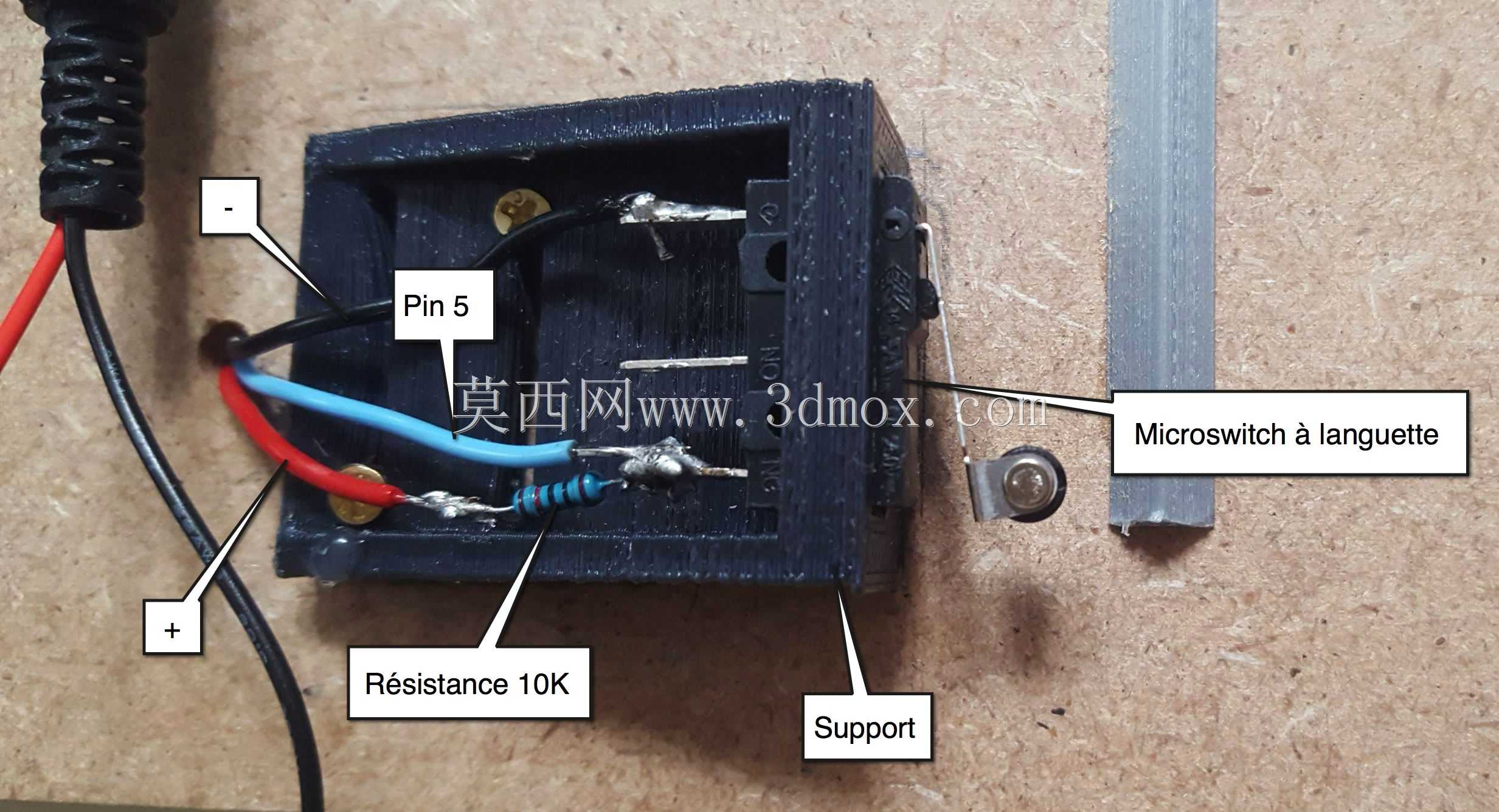

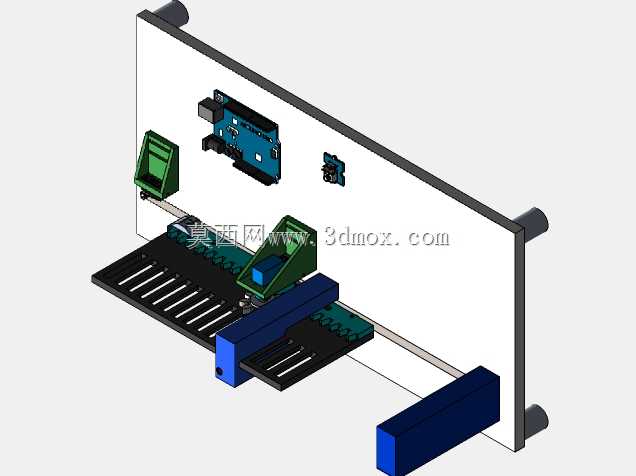

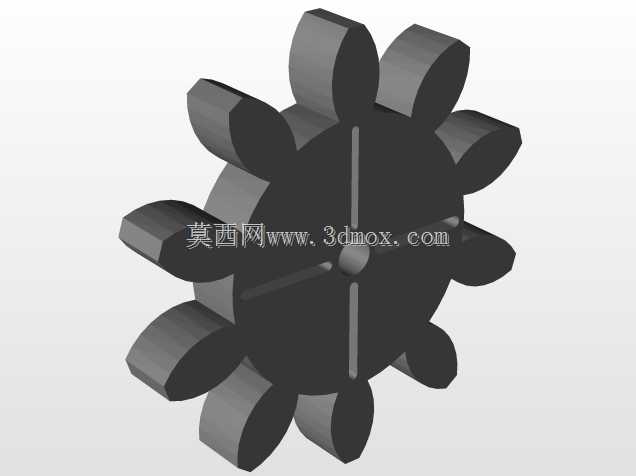

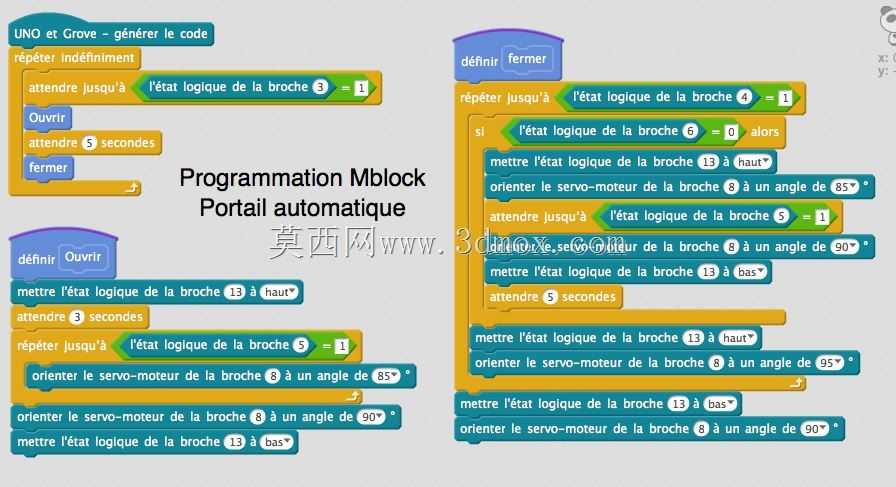

这款自动滑动门结构主要面向小型场景的通道管控需求设计，可适配桌面演示装置、小型仓储隔断、模型场景通道等多种安装场景，通过可编程控制逻辑实现门体的自动开合动作，替代传统手动推拉的操作模式。从结构设计逻辑来看，门体采用平行四边形伸缩栅格结构，多组斜向连杆通过铰接点连接，伸缩过程中各连杆受力均匀，不会出现卡滞或偏摆问题，栅格的镂空设计在保证结构强度的同时大幅降低了整体重量，减轻驱动端的负载压力。门体两侧设置有垂直导向立柱，立柱内侧预留了与门体侧边配合的导向槽，门体伸缩过程中侧边始终嵌在导向槽内，限制前后方向的窜动，保证运行轨迹平直，不会出现脱轨问题。驱动部分集成在门体一侧的安装盒内，采用舵机作为动力输出元件，通过连杆机构将舵机的旋转运动转化为门体的直线伸缩动作，传动链路短，传动效率高，不需要额外设置减速机构就能满足门体的驱动力需求。控制部分采用Arduino作为主控单元，可通过Mblock进行图形化编程调整开合逻辑，支持设置开合行程、停留时长、触发条件等参数，可外接红外传感器、按键模块等触发元件，实现感应自动开合、按键控制开合等多种工作模式。安装边界方面，导向立柱的安装基面需要保证平面度，两立柱的平行度公差需控制在合理范围内，避免门体伸缩过程中出现额外的摩擦阻力；驱动盒可直接固定在侧边立柱旁的安装面上，接线端预留了足够的走线空间，外接线路可从驱动盒侧面的走线槽引出，不会干涉门体的运动行程。门体完全收缩时整体占用空间小，完全伸展后可覆盖对应宽度的通道，栅格结构在伸展状态下仍具备良好的视觉通透度，不会完全遮挡视线。各铰接点的配合间隙经过优化，既保证转动灵活，又不会出现过大的旷量，长期运行也不会出现松动异响的问题。整套结构的零部件均可通过3D打印制作完成，组装难度低，不需要复杂的调试过程，编程逻辑可根据实际使用需求灵活调整，既可以作为教学演示模型展示电控门的工作原理，也可以经过尺寸放大调整后用于小型实际场景的通道管控。
