工业设备用带安装座嘴吸口结构件

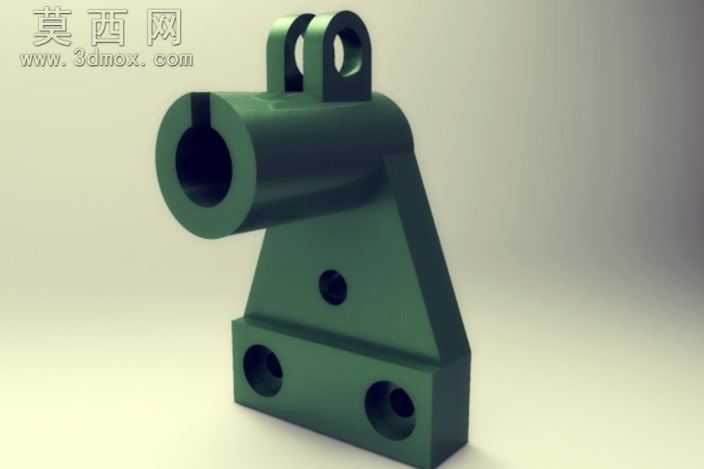

该嘴吸口结构件采用Autodesk Inventor进行全参数化三维建模，建模过程遵循机械加工零件的设计逻辑，首先以基准坐标系为定位基础，绘制底部安装座的矩形截面草图，通过拉伸特征生成带厚度的安装基座，随后在基座对应位置绘制三个同轴安装孔的草图，采用切除拉伸特征完成通孔结构的创建，保证孔位的位置度与同轴度符合装配要求。主体连接部分采用三角支撑的变截面结构设计，建模时通过多截面放样特征实现基座与上部筒身的平滑过渡，既保证结构的力学支撑强度，又避免应力集中问题。上部的筒状吸口结构以同轴圆柱拉伸为基础，在筒身端部开设轴向定位槽，通过切除拉伸完成槽体结构，满足管路对接时的周向定位需求；筒身上方的双耳吊环结构采用对称草图拉伸生成，耳部的铰接孔通过同轴切除完成，保证双耳孔的同轴度公差，满足部件吊装或铰接装配的使用要求。材质渲染阶段采用哑光深绿色工业喷塑材质效果，调整材质的粗糙度、反射率参数，模拟金属构件表面喷塑后的真实质感，同时添加环境光遮蔽效果，清晰呈现各结构的衔接关系与棱角细节。设计过程中充分考虑零件的加工工艺性，所有棱边均设置合理的工艺倒角，避免加工后的锐边隐患，各孔位的孔径、孔深参数均匹配标准紧固件与对接管路的尺寸规格，三角支撑结构的壁厚经过参数化调整，在保证结构刚性的前提下控制零件整体重量，兼顾实用性与轻量化需求。建模完成后通过干涉检查功能验证各结构无重叠冲突，装配基准面与安装孔位的参数可直接对接后续的工程图生成与数控加工流程，整体结构紧凑，功能分区明确，可直接应用于工业吸尘、流体吸附类设备的末端执行部位。
