在工业现场声纹监测、智能家居声控触发、教学实验平台搭建这类场景里,这类模拟声音传感模块是非常常用的前端采集部件,和数字输出的声敏元件不同,它输出连续变化的电压信号,能给后端控制单元提供更丰富的声音强度变化信息,不会丢失声强波动的细节,适合做声强阈值触发、环境噪声等级监测这类需要连续量输入的应用。

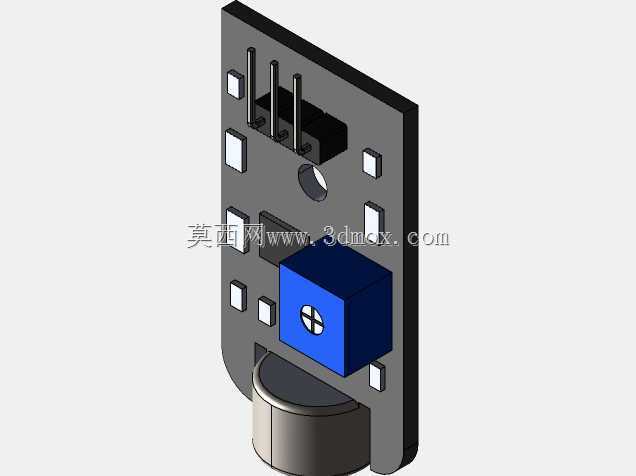

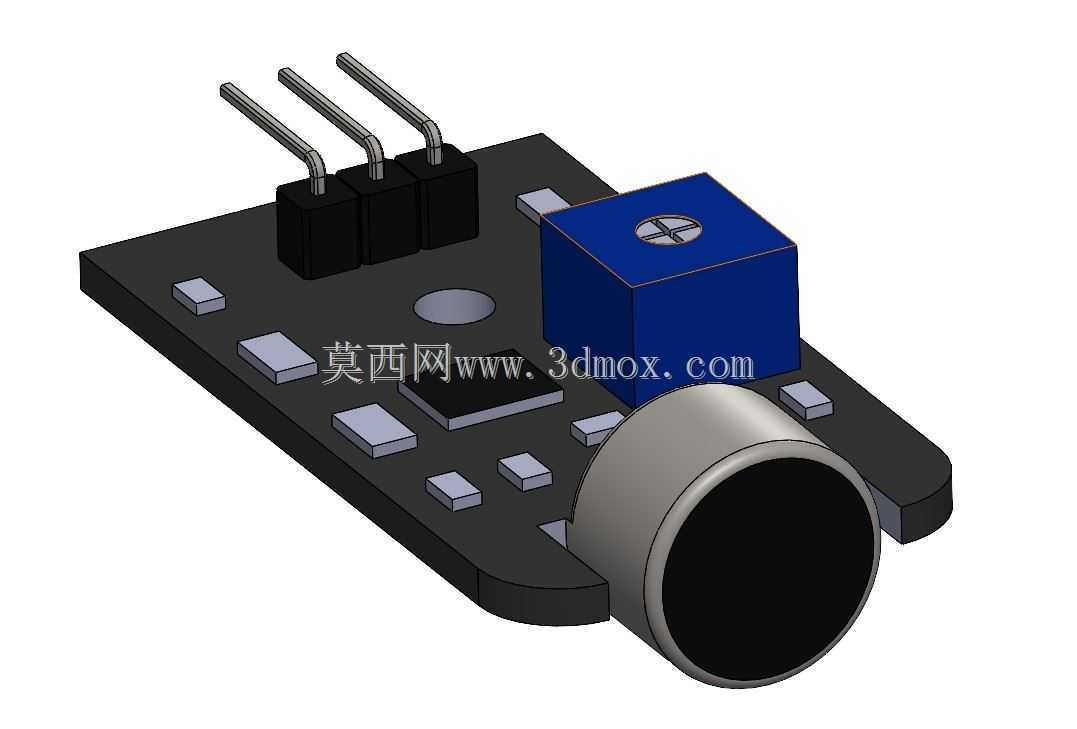

从结构设计上看,整个模块采用标准的直插排针引出接口,三个引脚分别对应电源、地、模拟信号输出,引脚间距采用通用的2.54mm标准间距,既可以直接插在面包板上做原型验证,也能通过排座焊接在定制PCB上做量产集成,不需要额外做接口转接。模块上的咪头采用侧出式安装,拾音面垂直于PCB板面,实际安装时可以根据拾音方向调整模块固定角度,不需要额外加装导音结构就能获得较好的拾音效果。板载的蓝色电位器是用来调整信号放大增益的,电位器的十字调节槽朝上布置,调试时不需要拆卸模块就能直接用螺丝刀调整增益阈值,适配不同声压级的监测场景,比如近距离声控需要调低增益避免误触发,远距离环境噪声监测就需要调高增益提升灵敏度。
PCB板上的贴片阻容元件全部采用表贴工艺焊接,布局上把信号放大电路布置在咪头和电位器之间,缩短了模拟信号的走线长度,能减少外界电磁干扰对小信号的影响,电源输入端的滤波电容布置在排针电源引脚附近,能有效抑制电源线上的纹波,避免模块自身产生自激噪声。模块的整体外形尺寸非常紧凑,PCB板的长宽控制在常用的小模块尺寸范围内,板上预留了两个对称的安装孔位?不对,仔细看这个模块的PCB边缘是圆角处理,没有额外的安装耳,实际安装时可以通过排针焊接固定,也可以用高温胶或者扎带固定在安装面上,不会占用过多的安装空间,适合集成在空间紧凑的小型设备内部。
实际使用中,这个模块的输出信号可以直接接入单片机的ADC引脚,通过AD采样就能获取实时的声强数值,不需要额外的信号调理电路,板载的放大电路已经把咪头输出的毫伏级信号放大到0到电源电压的区间,能匹配绝大多数单片机的ADC输入范围,不需要用户自己搭建放大电路,降低了开发门槛。在做设备异常声监测的时候,比如电机运转的异响检测,可以把模块固定在电机附近的安装面上,调整电位器设定合适的增益,通过采样正常运转时的声强基线,当出现异常摩擦、碰撞的声音时,声强超过阈值就能触发报警,这种方案比振动传感器的部署更灵活,不需要和被测设备刚性连接。
建模的时候要注意几个关键的尺寸边界:首先是排针的伸出长度,三个弯排针的引脚长度要匹配标准2.54mm排座的插接深度,弯角的弧度要符合实际直插弯排针的成型尺寸,避免装配时出现干涉;其次是咪头的外径和伸出PCB的高度,咪头的金属外壳和PCB之间的间隙要准确,实际产品里咪头是通过引脚焊接在PCB上的,外壳和板面之间有微小的间隙,建模时不能把咪头和PCB做成完全贴合的状态;电位器的高度和调节槽的尺寸也要准确,蓝色塑封外壳的长宽高要符合常用3296电位器的实际尺寸,顶部的十字调节槽深度要和实物一致,方便后续做装配仿真的时候验证调节工具的操作空间。另外板上的各个贴片元件的高度要符合对应封装的尺寸,比如0805封装的电阻电容高度、贴片芯片的高度,这些细节会影响模块在设备内部安装时的间隙校核,比如当模块叠装在其他PCB板上方时,元件高度决定了两层板之间的最小安全间距。
从应用适配性来看,这个模块的工作电压范围覆盖常用的3.3V到5V单片机系统,不需要额外的电平转换,不管是5V供电的Arduino平台还是3.3V供电的STM32平台都能直接兼容,模拟输出的阻抗经过板载电路处理,带载能力足够,即使接较长的信号线也不会出现信号明显衰减的情况,适合做分布式的声采集节点部署。在教学实验场景里,学生可以通过这个模块学习声电转换、模拟信号放大、AD采样的相关知识,模块的所有元件都裸露在外,能直观看到整个信号链路的元件布局,方便理解模拟电路的工作原理。
