行星传动用斜齿圆柱齿轮三维建模作品

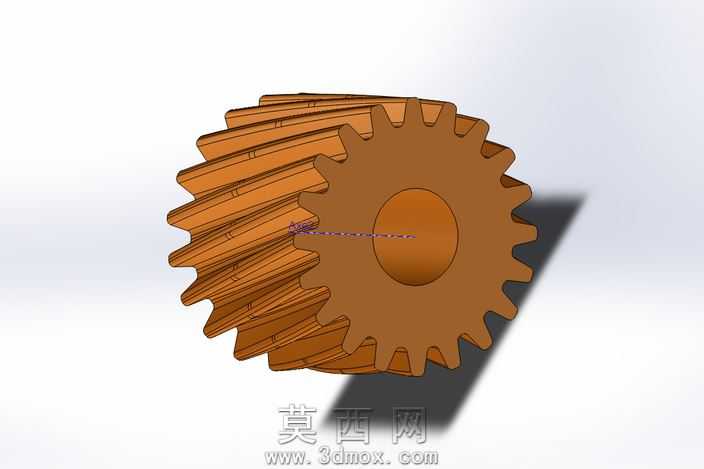

本作品为行星传动机构配套的斜齿圆柱齿轮三维模型，采用SolidWorks软件完成全参数化建模设计，建模过程严格遵循机械设计手册中渐开线圆柱齿轮的齿廓生成规范，首先通过方程式驱动功能绘制标准渐开线齿廓曲线，结合齿顶圆、齿根圆、分度圆的参数约束完成单个齿槽的轮廓绘制，再通过圆周阵列特征生成全部轮齿结构，针对斜齿轮的螺旋角设计，采用扫描特征沿螺旋线路径生成轮齿的螺旋形态，保证轮齿螺旋角的精度与啮合传动的顺滑性。模型整体结构包含轮齿主体、中心轮毂安装孔两个核心部分，轮毂部分设计为平整的圆柱凸台结构，中心预留标准轴孔用于与传动轴的装配配合，轮齿部分的齿顶修缘、齿根过渡圆角均按照实际加工工艺要求做了细节处理，避免应力集中问题，提升齿轮实际使用中的结构强度。材质渲染阶段采用金属铜质感的材质参数，调整材质的粗糙度、金属度与环境反射参数，还原金属机加工零件的真实质感，渲染场景采用纯白背景搭配定向光源，投射出清晰的零件阴影，直观展现齿轮的立体形态与轮齿的螺旋走向。设计过程中重点考量了行星齿轮在行星传动机构中的啮合特性，斜齿结构相比直齿圆柱齿轮具备更高的重合度，传动过程更平稳、承载能力更强，能够有效降低传动噪音与冲击载荷，建模时对轮齿的螺旋角、模数、齿数、压力角等核心参数均做了可编辑的参数化配置，方便后续根据不同的传动比、载荷需求快速调整齿轮参数，适配不同规格的行星减速器、行星传动机构的设计需求。模型的所有特征均保留完整建模历史，可直接用于后续的工程图生成、装配干涉检查、有限元结构强度分析以及数控加工编程等环节，能够为机械传动系统的设计研发提供可靠的三维模型支撑。
