涵道式小型无人飞行器结构设计

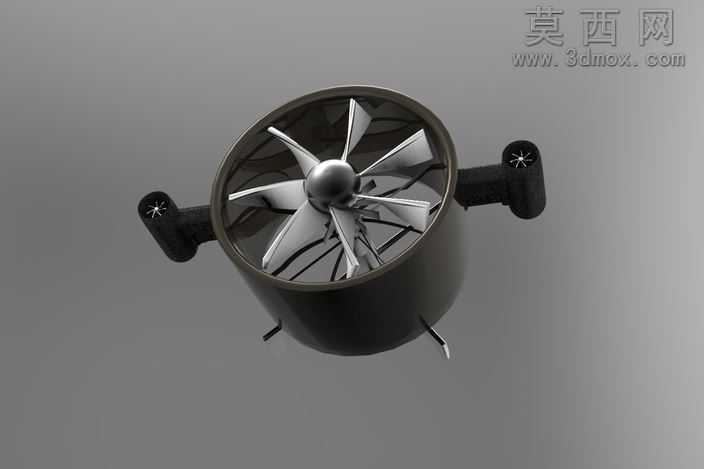

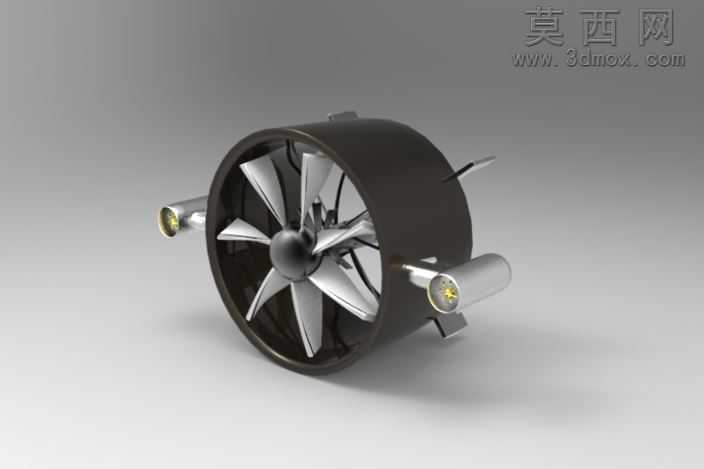

本作品为涵道构型的小型无人飞行器三维设计，整体采用SolidWorks完成全装配建模，建模过程严格遵循航空飞行器小型化设计的结构逻辑，先完成核心涵道腔体的主体建模，再依次排布涵道内部的多叶旋翼、两侧姿态调节臂、底部起落支撑结构，所有零件均完成参数化约束，装配过程中严格校验各部件的干涉情况，保证涵道内壁与旋翼叶尖的间隙控制在合理范围，避免运行过程中出现剐蹭问题。渲染阶段采用哑光金属材质模拟旋翼叶片，还原航空铝合金部件的细腻金属质感，涵道外壁采用哑光黑色工程塑料材质，模拟碳纤维增强复合材料的哑光磨砂视觉效果，两侧姿态调节臂上的微型辅助旋翼也做了细节还原，叶片纹理、转轴结构都清晰可见，整体渲染光影柔和，突出涵道飞行器的紧凑结构特征。结构设计上，核心涵道腔体作为主承力结构，既为内部主旋翼提供防护，也能通过涵道效应提升旋翼的气动效率，两侧伸出的姿态调节臂搭载微型辅助旋翼，用于飞行器的姿态微调与航向控制，底部设置的细小支撑脚能够在起降过程中提供稳定支撑，避免涵道底部直接接触地面造成磨损。设计思路围绕小型涵道无人机的高安全性、高气动效率需求展开，相较于传统开放式多旋翼无人机，涵道包裹的主旋翼能够避免旋翼外露带来的碰撞风险，适合在狭窄空间、近人场景下执行飞行任务，整体结构紧凑，部件集成度高，所有装配关系都符合实际加工与装配的工艺要求，可直接用于后续的气动仿真验证、结构强度校核以及原型机制作参考，建模过程中对每个零件的壁厚、连接位都做了工艺性考量，避免出现无法加工的薄壁、锐角结构，保证设计方案具备实际落地的可行性。
