V型八缸内燃发动机结构展示模型

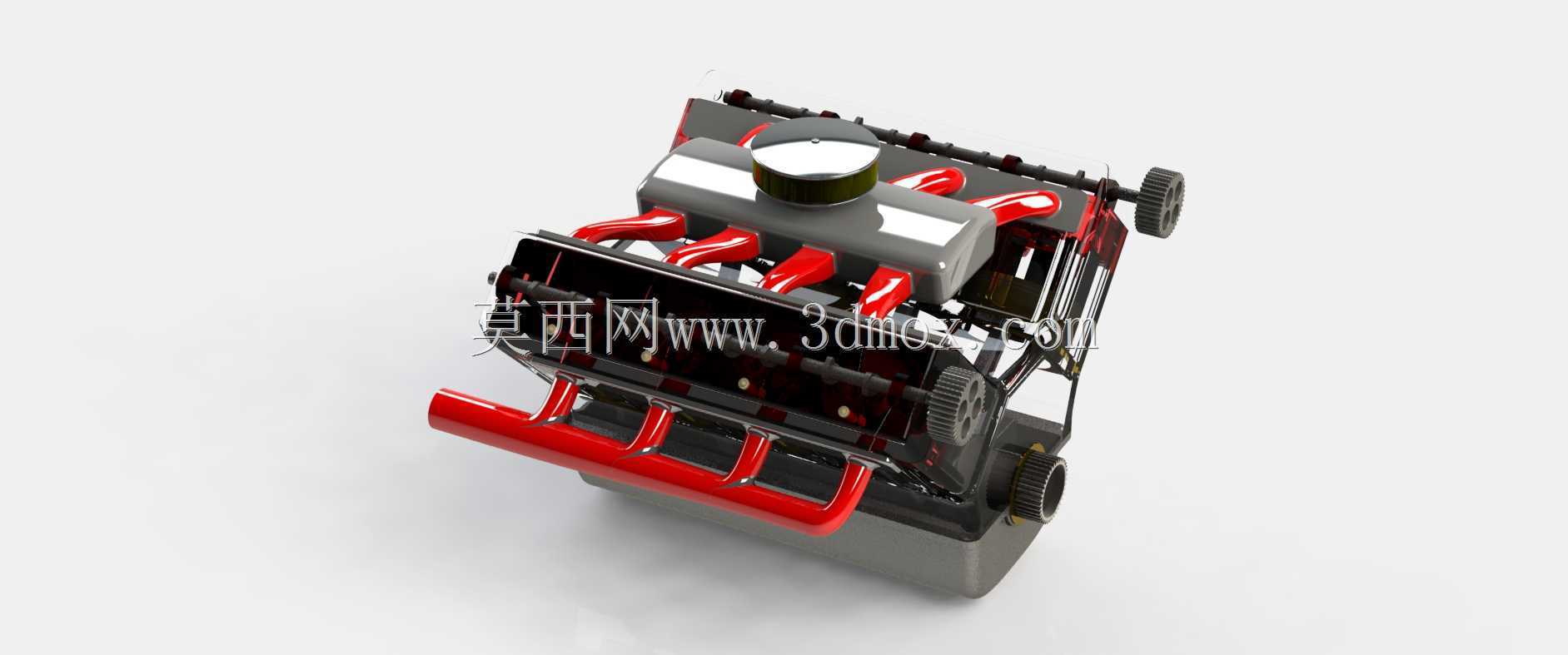

　　这款V型八缸动力装置的三维结构，还原了大排量往复式内燃机的核心构造逻辑，在乘用车高性能动力、工程机械动力配套、船舶辅机动力单元等场景中，这类V型布局的动力单元凭借紧凑的轴向尺寸、优异的运转平顺性，始终占据大马力动力选型的重要位置。从实际工程落地的角度看，V8布局将八个气缸分为两列呈V型夹角布置，相比直列六缸、直列八缸结构，能大幅缩短曲轴的轴向长度，降低动力总成在机舱内的纵向安装空间需求，同时两列气缸交替做功的点火间隔更均匀，曲轴运转的一阶、二阶振动能通过自身结构平衡抵消，不需要额外加装大尺寸平衡轴，能有效降低动力单元的自重与运转噪声。

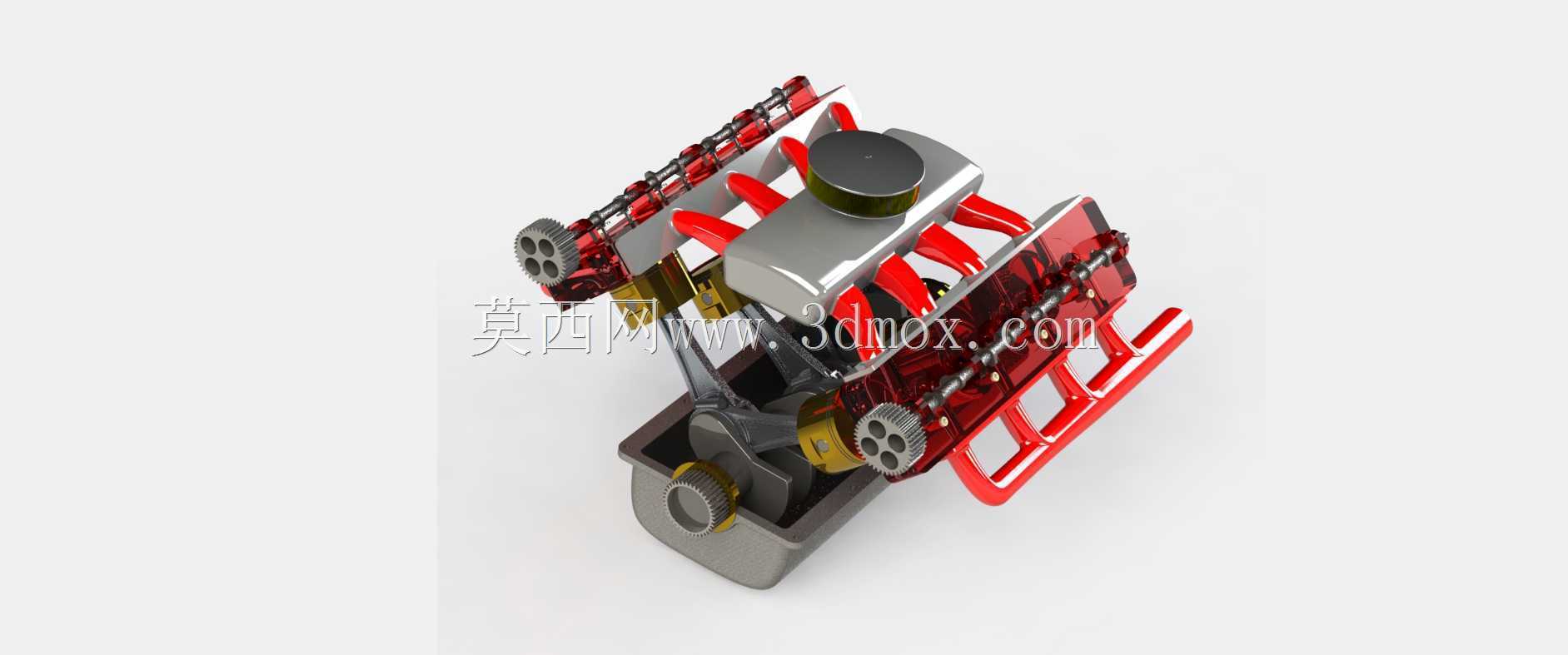

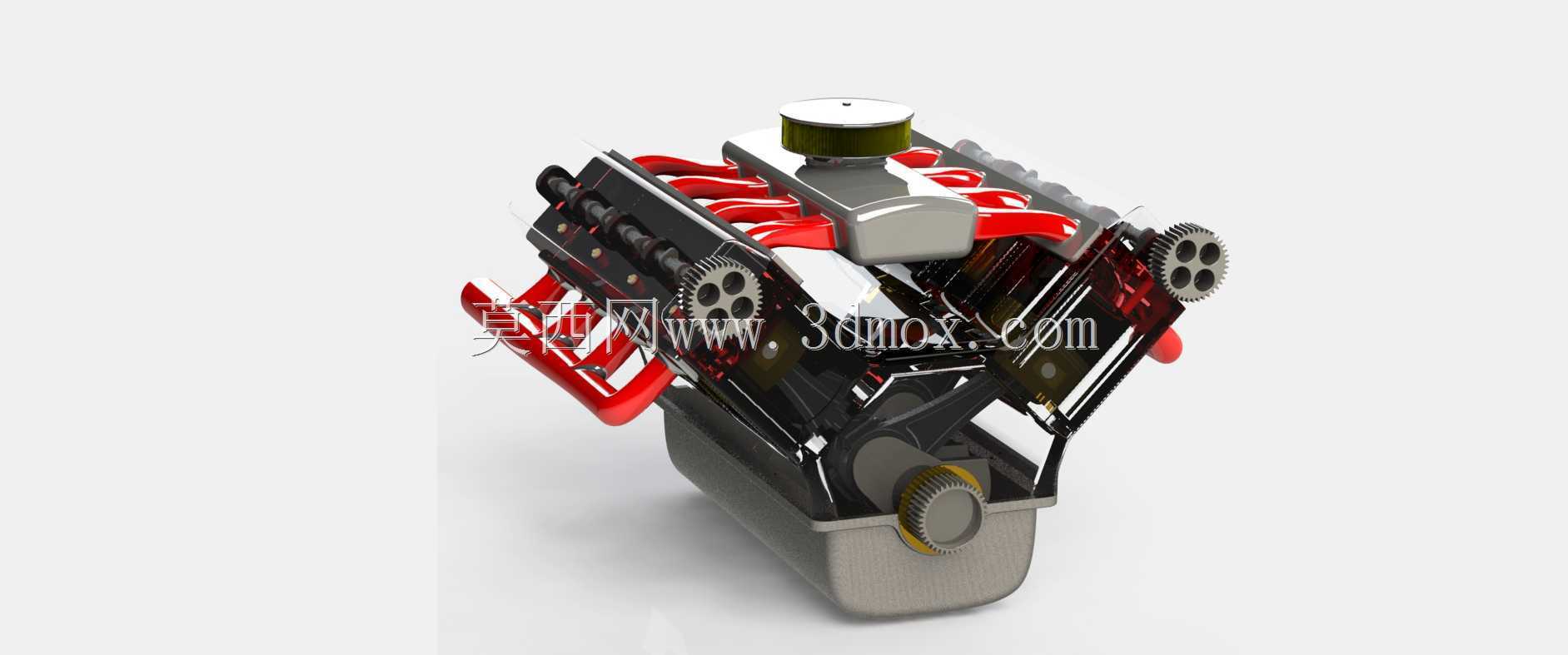

　　模型完整呈现了曲柄连杆机构、配气机构、缸体缸盖组件、正时传动系统、进排气歧管等核心子部件的装配关系，设计过程中优先保证各运动部件的运动干涉校验：活塞在气缸内的往复行程与曲轴曲柄半径严格匹配，连杆摆动角度控制在工程允许的范围内，避免活塞下行至下止点时与曲轴平衡块发生运动碰撞；正时传动端的齿轮啮合间隙、凸轮轴与气门挺柱的配合间隙都按照实际内燃机的装配公差做了结构预留，能直观展示四冲程发动机进气、压缩、做功、排气四个行程的部件联动逻辑。

　　从安装边界来看，这类V8动力单元的整体外形轮廓呈V型梯状结构，两列缸盖的顶部间距大于油底壳的安装面宽度，在做整车或设备的机舱布局设计时，不仅要预留缸体本身的安装固定空间，还要考虑两侧进排气歧管、点火组件、附件驱动轮系的安装与检修空间，油底壳的下部要预留足够的机油存储容量与离地间隙，避免设备运行过程中油底壳磕碰破损，同时前端轮系的发电机、水泵、空调压缩机等附件的安装位置，要与机舱前端的散热模块、防撞梁结构保持安全间隙，防止运行过程中部件干涉磨损。

　　在功能特性层面，模型还原的顶置气门配气结构，能保证进排气过程的充气效率，每列气缸的进排气道独立布置，配合等长排气歧管的结构设计，能让各缸的排气脉冲互不干扰，提升排气效率与动力输出的平顺性；曲轴采用全支撑结构设计，每个曲柄销两侧都设置主轴颈支撑，能承受大马力输出下的交变载荷，降低曲轴长时间高负荷运转的变形风险；正时齿轮传动的结构相比皮带、链条传动，传动精度更高、可靠性更强，适合大负荷工况下的长期运转，不会出现传动跳齿、皮带断裂导致的气门顶活塞等严重故障。

　　做这类动力装置的结构设计时，首先要根据目标动力输出参数确定缸径、行程、V型夹角的核心参数，夹角通常选择90度来保证最佳的动平衡效果，之后依次完成曲轴的动平衡配重设计、连杆的强度校核、活塞的热膨胀间隙预留，再围绕缸体的水套、油道布局做结构优化，保证各缸冷却均匀、润滑油路顺畅，最后完成外围附件的装配布局，确保所有部件的安装位置符合维修便利性要求，日常需要检修的火花塞、机油滤清器、正时检查盖等部件，要布置在不用拆解大量周边附件就能操作的位置，降低后期的运维成本。
