通用电气航空发动机安装托架结构设计

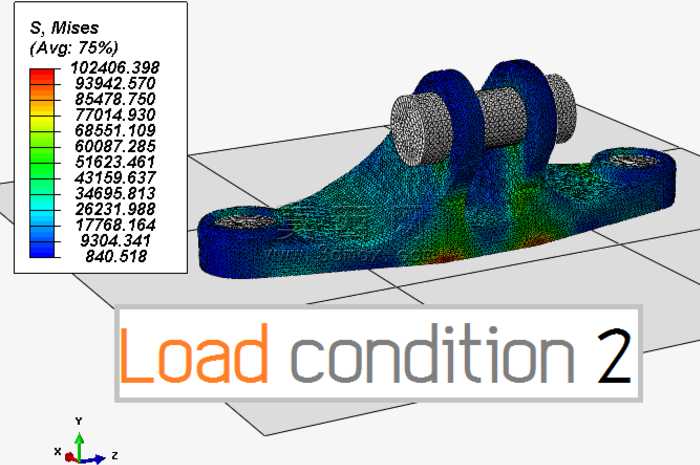

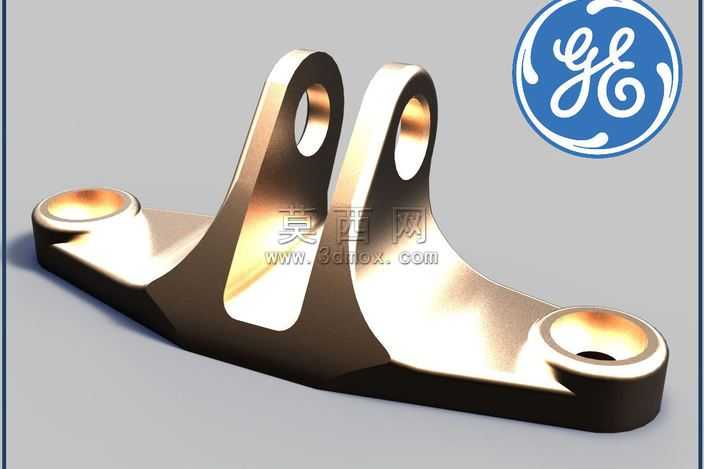

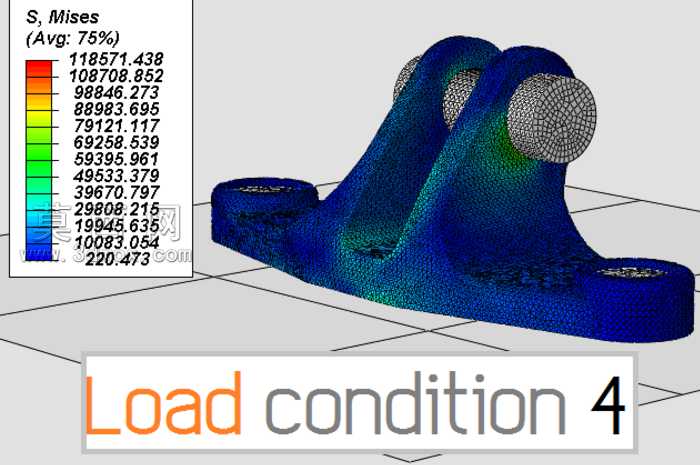

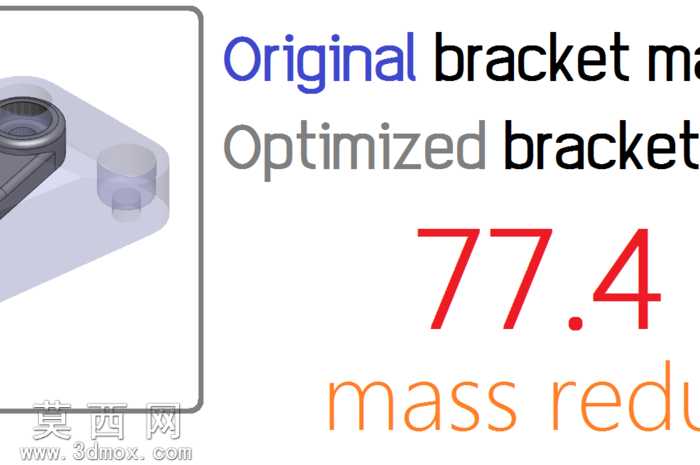

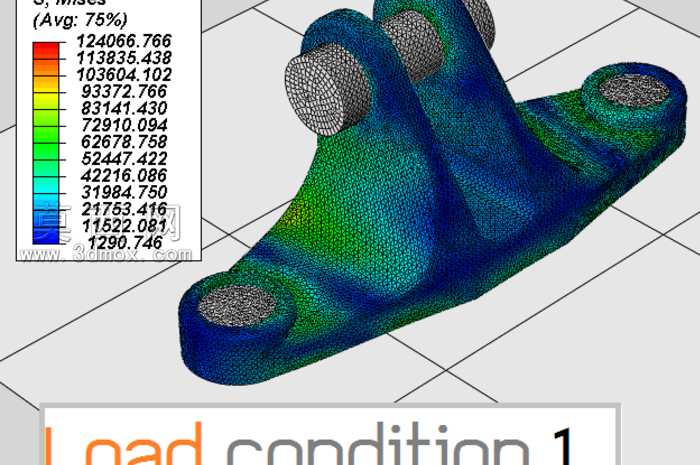

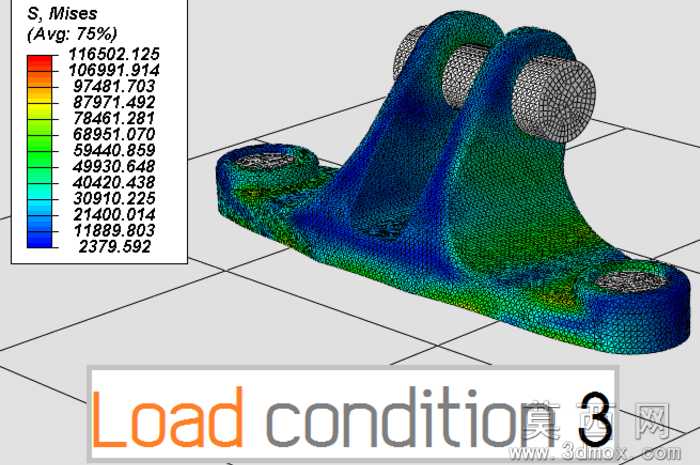

本作品为面向航空发动机安装场景的承重托架三维建模设计，建模阶段以航空部件安装的力学承载需求为核心逻辑，首先完成整体轮廓的草绘构建，精准定位三处安装孔的同轴度、相对位置公差，确保后续装配环节可与发动机安装点位、机身连接点位完全匹配。建模过程中对托架主体的双支撑立臂做了渐变式壁厚设计，从底部与底板衔接处的厚壁结构向上平滑过渡至孔位处的适配壁厚，既保证立臂承受纵向载荷时的结构强度，也避免冗余材料带来的重量提升，契合航空部件轻量化的设计要求。底板部分做了一体化的弧形收边处理，边缘位置设置平滑圆角过渡，消除直角结构带来的应力集中隐患，三处安装孔的孔位周边均做了环形加厚凸台设计，强化孔位承受螺栓锁紧力、交变振动载荷时的结构强度，避免长期使用过程中孔位出现开裂、形变问题。材质渲染阶段选用航空航天常用的高强度金属材质，调整材质的金属度、粗糙度参数模拟经过表面阳极氧化处理的金属质感，光影渲染时突出结构的曲面过渡、棱边倒角细节，清晰呈现托架的整体结构形态。设计过程中针对四类典型最大负载工况做了结构适配校验，分别对应124066.7PSI、102406.4PSI、116502.1PSI、118571.4PSI的压力承载场景，对首次加载工况下的应力集中点位做了局部结构优化，调整立臂与底板衔接处的圆角半径分散应力，将最大应力点的负载数值降低77.47%，有效提升结构的疲劳寿命。建模时对托架与安装接触面、螺栓连接部位的刚性连接逻辑做了对应适配，排除无摩擦接触的建模误差，确保三维模型的力学仿真逻辑与实际装配工况一致，整体结构在满足多工况承载要求的前提下实现了结构重量的最优控制，可直接用于后续的仿真验证、加工生产环节的参考使用。
