手动螺旋式C形夹持工装结构设计

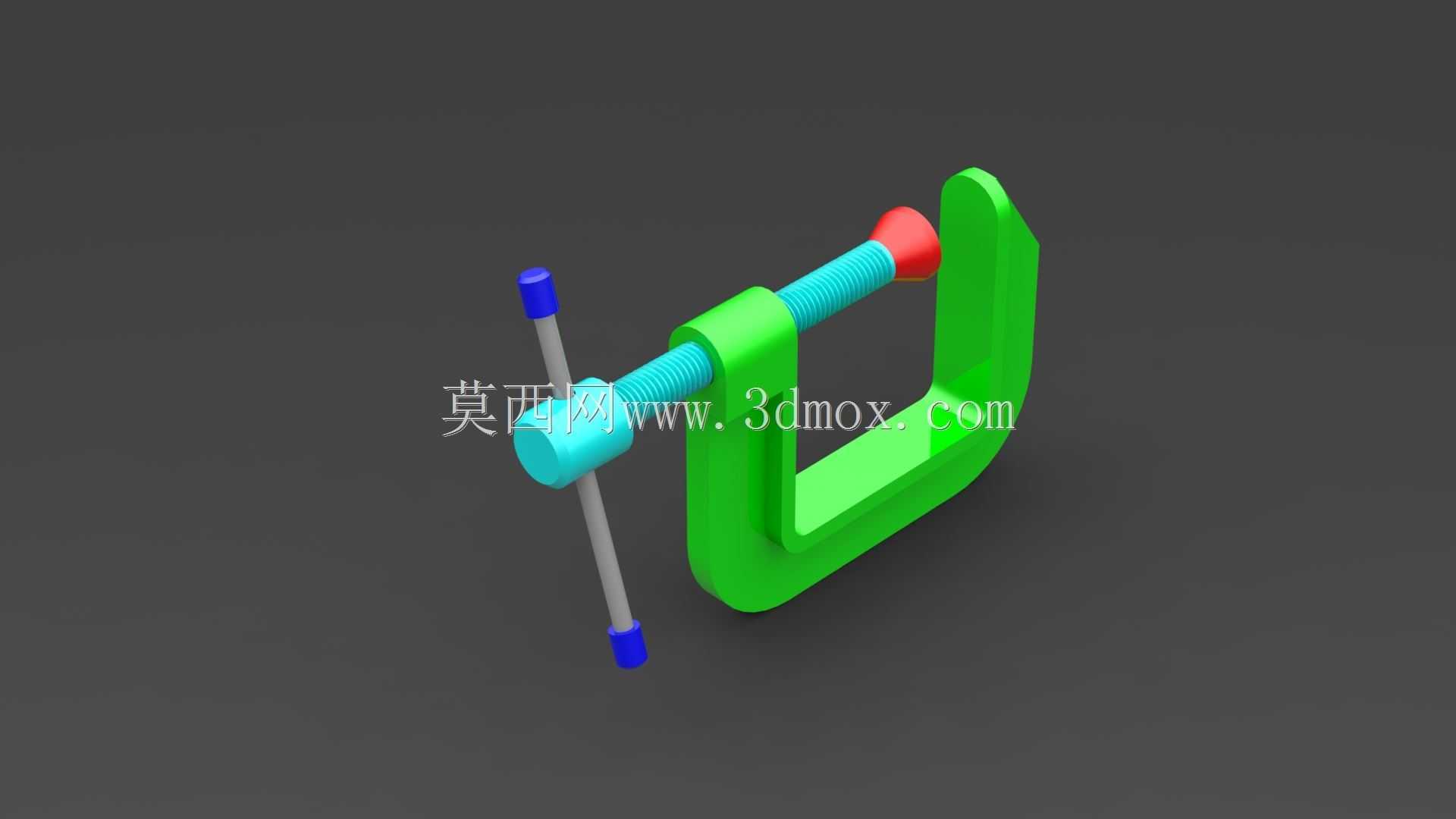

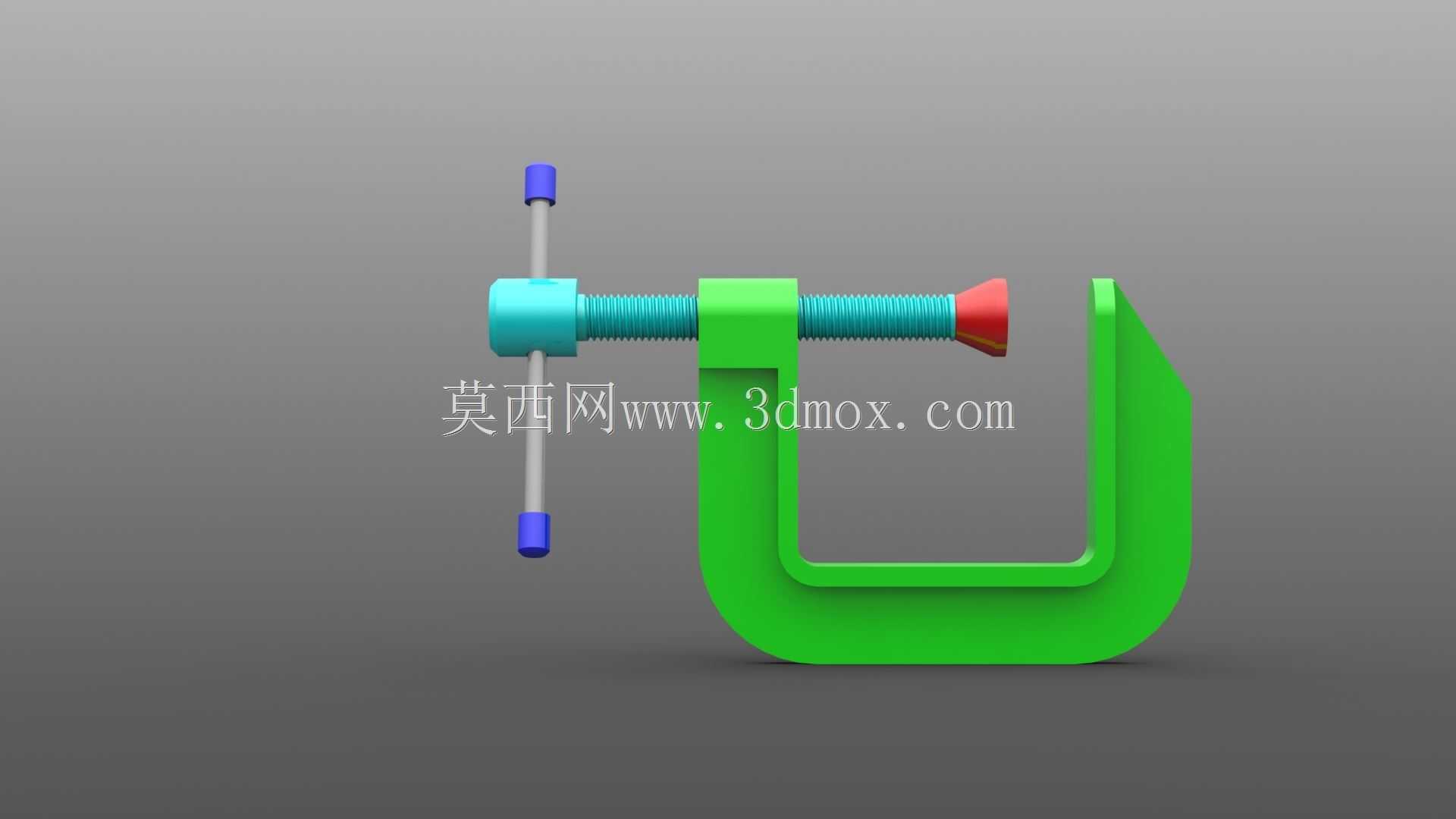

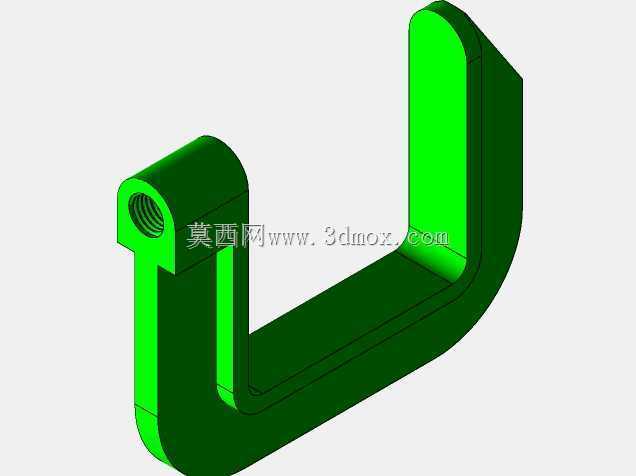

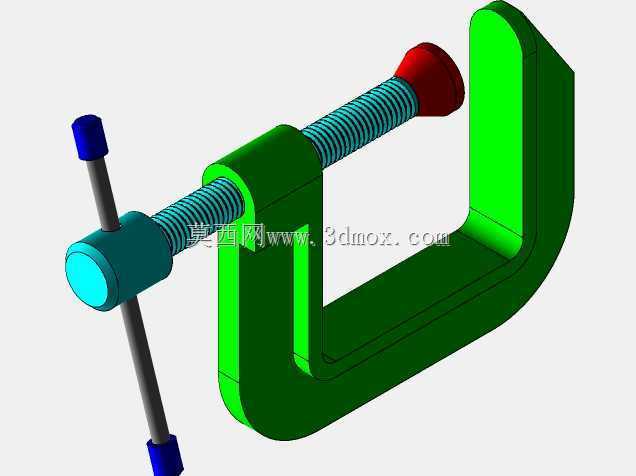

　　这款C形夹持工具是机械加工、木工制作、焊接装配场景中极为常见的手动工装，日常作业里主要承担工件临时固定的作用，不管是小型钢结构件焊接时的拼合定位，还是木工开料、粘接时的工件压紧，或是维修作业中零部件的临时夹持固定，都能看到这类夹具的身影。从结构设计逻辑来看，整体采用C形开口框架作为主体承载结构，这种开口式设计能够让夹具从工件侧方直接卡入，无需从工件端部穿套，适配更多不同摆放状态的工件装夹需求，框架本身采用等截面实体结构设计，在螺杆施加夹紧力时能够提供足够的结构刚性，避免框架出现过度形变导致夹持力不足、工件移位的问题。

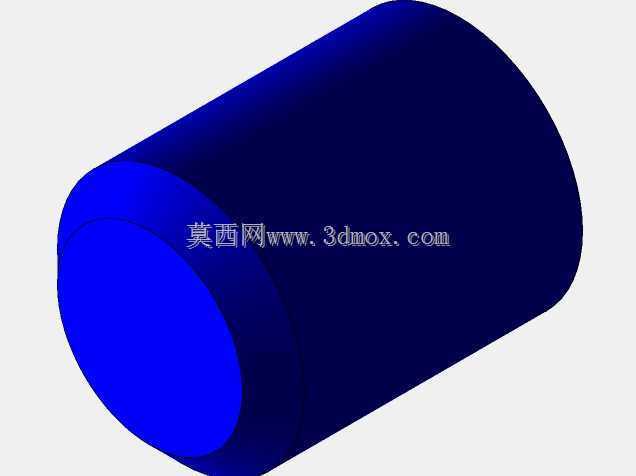

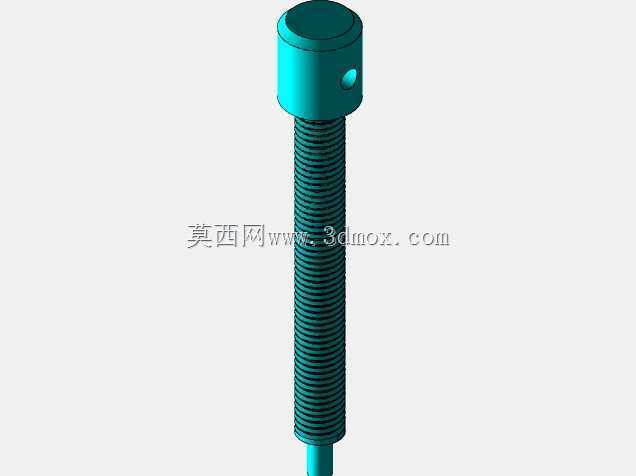

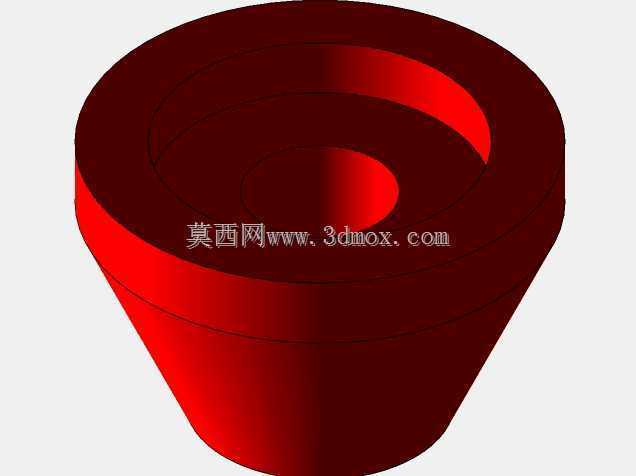

　　夹紧执行部分采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，能够承受更大的轴向夹紧力，同时具备一定的自锁性能，夹紧后不会因为作业过程中的振动出现螺杆回退、夹持松动的情况。螺杆端部设置有压头，压头与螺杆端部采用活动连接结构，夹紧过程中压头可以自适应贴合工件表面，不会因为螺杆转动带动压头摩擦工件表面，避免对工件夹持面造成划伤，也能让夹持受力更均匀。螺杆尾部设置有穿杆式加力结构，相比旋钮式加力结构，穿杆结构可以通过延长力臂的方式，让操作人员用更小的手部作用力获得更大的夹紧力，同时加力杆两端设置有防滑限位结构，避免施力过程中手部滑脱。

　　从实际使用的尺寸边界来看，这类常规规格的C形夹开口深度通常在50-80mm区间，最大开口距离在100-150mm区间，能够覆盖绝大多数小型工件的夹持需求，整体外形没有多余的外凸尖锐结构，存放和使用过程中不会对操作人员造成意外剐蹭。框架的背部基准面做了平面度处理，当需要将夹具固定在工作台面辅助定位时，背部平面可以平稳贴合工作台面，保证装夹基准的一致性。

　　在设计建模过程中，需要重点校核C形框架的受力形变情况，当螺杆施加额定夹紧力时，框架开口端的形变量需要控制在0.1mm以内，避免形变过大导致夹持精度下降，同时螺纹部分的配合间隙需要控制在合理范围，既要保证螺杆转动顺畅无卡滞，也要避免间隙过大导致夹紧时存在虚位。压头与工件接触的端面通常会做防滑纹理处理，或是加装软质防护垫，在夹持表面精度要求较高的工件时，可以更换软质压头，避免压伤工件表面。

　　这类手动夹具相比气动、液压夹持工装，不需要外接动力源，整体结构简单可靠，维护成本极低，不管是固定工位的批量作业，还是外出维修的临时作业场景都能适用，在五金加工、家装施工、设备维修等领域都有极高的普及率。建模过程中对各个运动部件的配合间隙做了还原，螺杆与框架螺纹孔的配合、加力杆与螺杆尾部通孔的配合、压头与螺杆端部的活动连接都按照实际装配公差进行设计，能够直接用于工程参考、工装选型参考，也可以作为非标工装设计的基础结构进行改型，比如调整开口尺寸适配更大规格工件，或是加装快速夹紧结构提升装夹效率，都可以在这个基础结构上进行拓展设计。
