法兰连接式单向止回阀结构设计

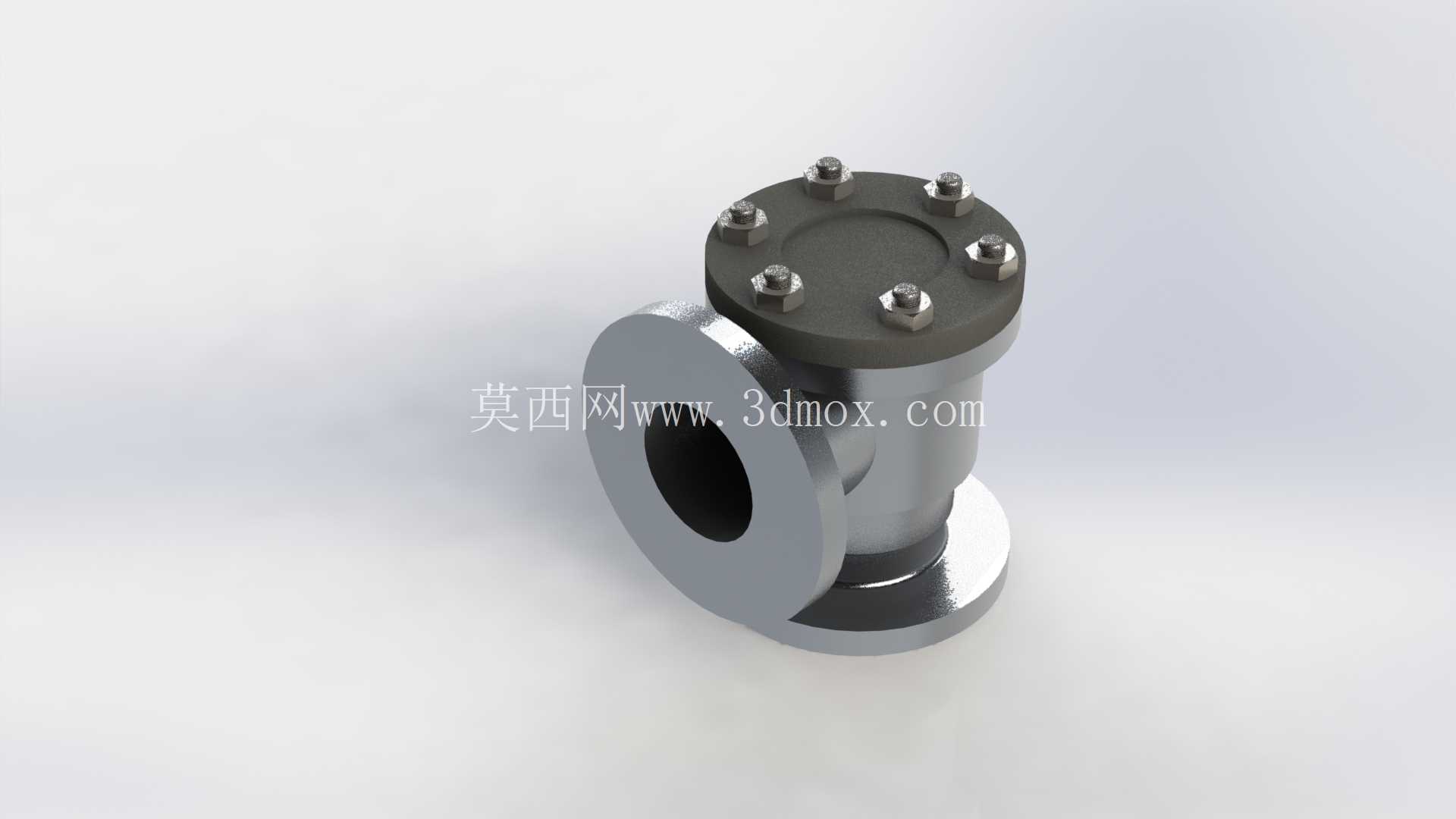

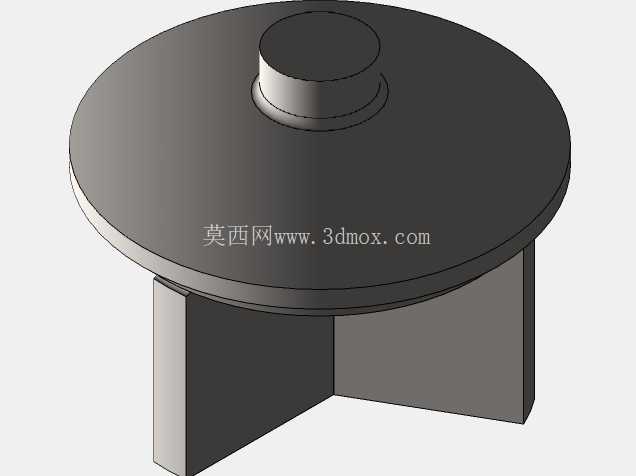

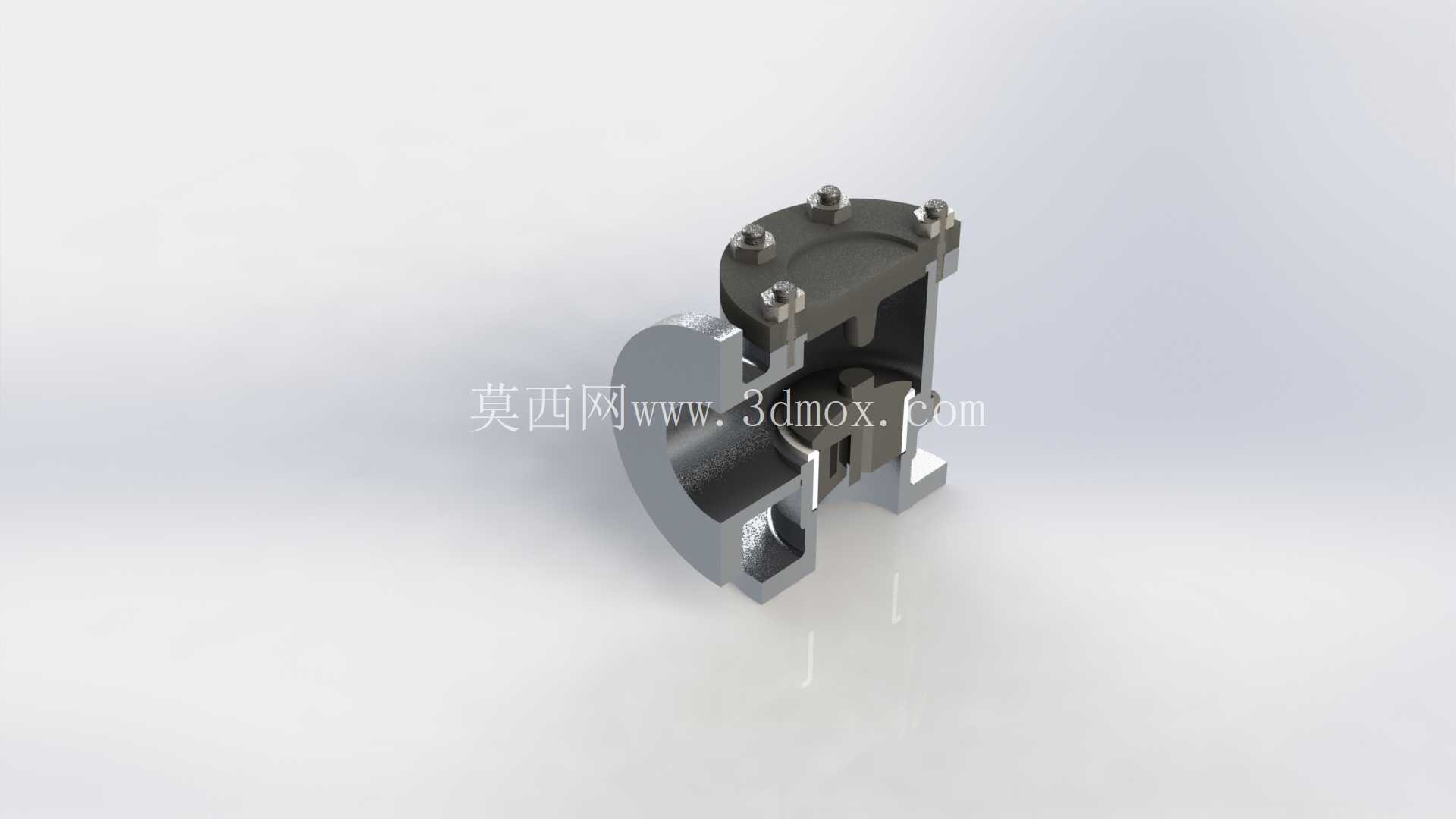

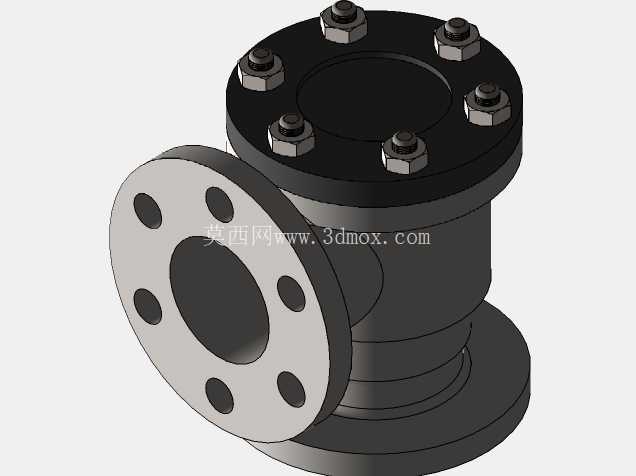

　　在民用给排水、化工流体输送、暖通循环水、油气集输等各类带压管路系统中，介质倒流是极易引发设备损坏、计量失准、介质交叉污染甚至安全事故的典型风险点，这款角式法兰连接止回阀，正是针对这类管路防护需求设计的单向导通部件。不同于对夹式薄型止回阀需要依附管道法兰夹持固定的安装形式，这款产品采用一体式铸造的角式阀体结构，垂直方向与水平方向各设置一组带螺栓孔的连接法兰，可直接适配垂直-水平转向的管路节点，无需额外配置弯头管件来调整流向，能有效减少管路的连接密封点，降低现场安装的施工复杂度与泄漏概率。从功能实现逻辑来看，这款止回阀依靠管路内部介质自身的压力差驱动内部启闭件动作：当介质按照设计方向从侧方法兰入口流入时，介质压力会顶开内部的阀瓣密封结构，让流道保持完全导通状态，介质可顺畅通过阀体从垂直方向的法兰出口流出；一旦出口侧压力高于入口侧，或是入口侧出现压力骤降、泵组停机等工况，反向流动的介质会推动阀瓣快速贴合阀座密封面，直接切断流道，彻底阻断介质反向流动的路径，避免上游设备受到倒流介质的水锤冲击，也能防止不同工况段的介质出现串流问题。

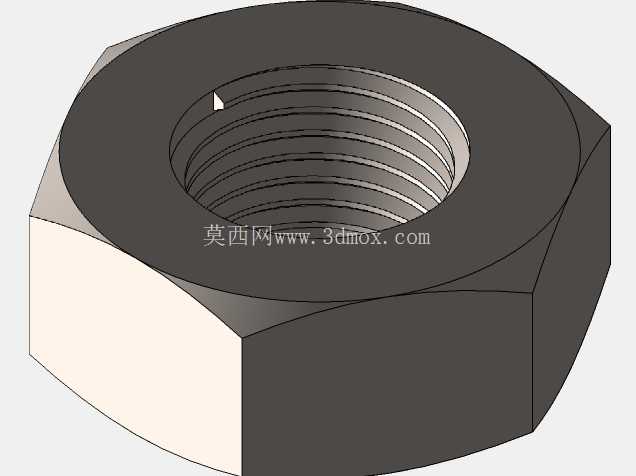

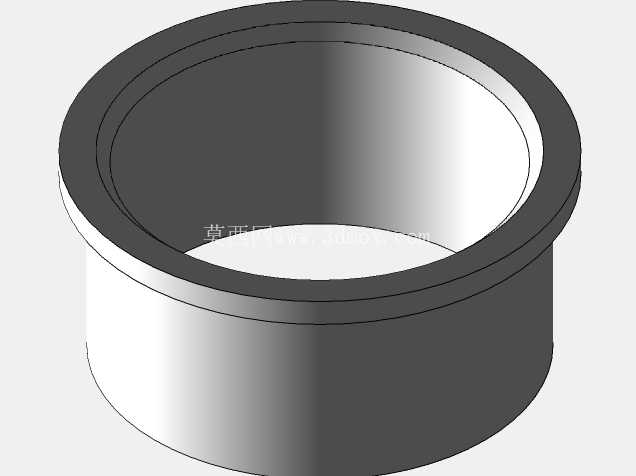

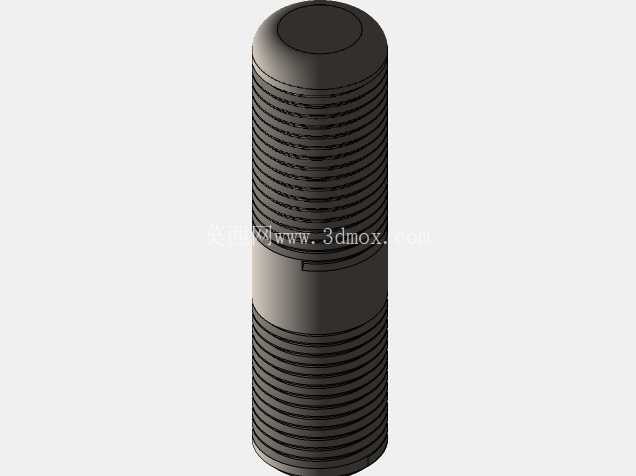

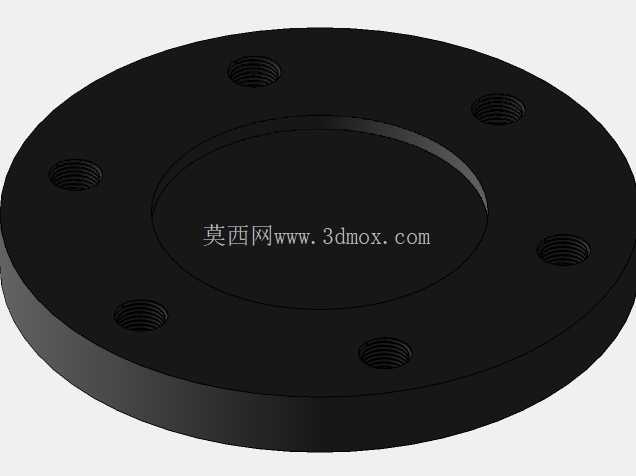

　　在结构设计的细节考量上，阀体顶部采用了独立的法兰压盖结构，通过六颗均布的六角螺栓与阀体主体紧固连接，压盖与阀体的结合面设置密封槽，可适配不同压力等级的密封垫片，这种分体式的顶部结构并非为了装配便利而做的冗余设计，而是考虑到长期使用过程中，阀瓣密封面可能因为介质中的杂质冲刷、长期启闭磨损出现密封性能下降的问题，现场维护时无需将整个阀体从管路上拆卸下来，只需松开顶部压盖的紧固螺栓，即可取出内部的阀瓣、阀座组件进行检修或更换，大幅降低后期运维的时间成本与人力投入。

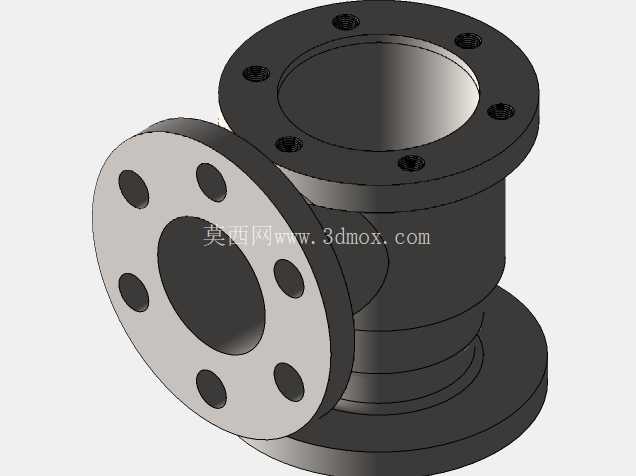

　　侧方与底部的连接法兰均采用标准凸面法兰结构，法兰盘上的螺栓孔按照公称压力对应的标准参数做等角度均布，可直接与同压力等级、同公称通径的管路法兰配对安装，法兰密封面的粗糙度、平面度公差均满足管路密封的通用要求，安装时只需根据输送介质的特性选配对应的密封垫片，按对角顺序逐步拧紧连接螺栓即可达到可靠的密封效果，无需针对安装接口做二次加工。从安装边界的适配性来看，这款角式结构的止回阀整体外轮廓没有突出的操作手柄、外置执行机构，占用的安装空间仅比同通径的直角弯头略大，非常适合安装在管路布局紧凑、转向节点处没有多余空间安装直通式止回阀加弯头组合的场景，比如楼宇给排水的立管与水平管衔接位置、换热机组的循环泵出口段、小型化工装置的管路转向处，都可以直接用这款产品替代原有的弯头加止回阀的组合方案，在实现流向控制功能的同时，优化管路的空间布局。

　　设计过程中对内部流道做了圆弧过渡处理，没有出现直角突变的流道结构，能有效降低介质通过阀体时的局部阻力损失，减少管路系统的泵送能耗，同时也能避免介质中的固体杂质在流道拐角处沉积卡涩阀瓣，提升产品长期运行的可靠性。顶部压盖的螺栓布局做了等角度优化，不管是上方还是侧方的管路安装空间受限，都能找到合适的扳手操作角度完成螺栓的紧固与拆卸，不会出现因为相邻管路或设备遮挡导致个别螺栓无法操作的问题。阀瓣的启闭行程经过匹配通径的参数计算，既保证全开状态下的流通面积足够，不会产生额外的节流损失，也控制了阀瓣的动作行程，让反向介质到来时阀瓣可以快速回座密封，降低水锤冲击产生的噪音与管路振动。
