五缸星型航空径向活塞动力装置结构

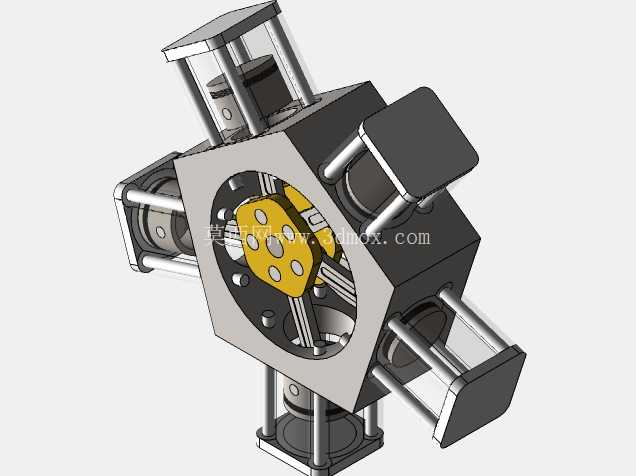

　　该径向动力装置采用五缸沿中心曲轴周向均匀排布的星型布局，核心应用场景聚焦于轻型固定翼通航飞机、小型无人机的动力输出单元，这类布局在早期航空动力领域应用广泛，核心优势在于单排即可布置多组活塞做功单元，相比直列同缸数动力装置轴向尺寸更短，曲轴受力更均匀，能在紧凑的机头安装空间内输出足够的推进功率。从实际用途来看，该结构通过五个活塞交替完成进气、压缩、做功、排气冲程，将燃油燃烧的热能转化为曲轴旋转的机械能，驱动螺旋桨产生拉力，适配低速轻型飞行器的动力需求，同时这类结构也可经过参数调整后用于小型固定式动力机组、教学演示教具的原理展示。

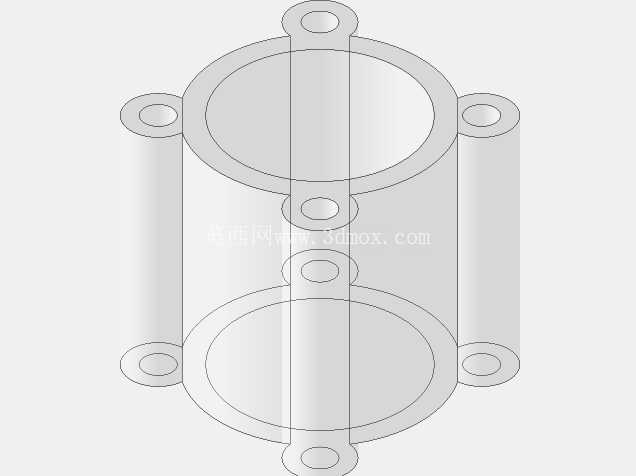

　　从功能特性来看，五个气缸以72度夹角围绕中心曲轴箱布置，每个气缸的连杆共同铰接在曲轴的曲柄销上，做功冲程依次错开，曲轴每旋转72度就有一个气缸进入做功行程，动力输出的平顺性优于同缸数直列结构，同时径向排布的气缸直接暴露在迎面气流中，风冷散热效率更高，无需额外布置复杂的水冷管路与散热系统，能有效降低动力单元的整体重量，提升飞行器的功重比。设计过程中，为了直观展示内部运动逻辑，缸体部分区域采用透明圆柱玻璃材质，可直接观测顶部与底部的死点位置，清晰呈现活塞在气缸内的往复运动轨迹、连杆与曲柄的铰接运动关系，无需拆解结构就能掌握整个动力单元的运动传递路径，对于原理验证、教学演示场景十分友好。

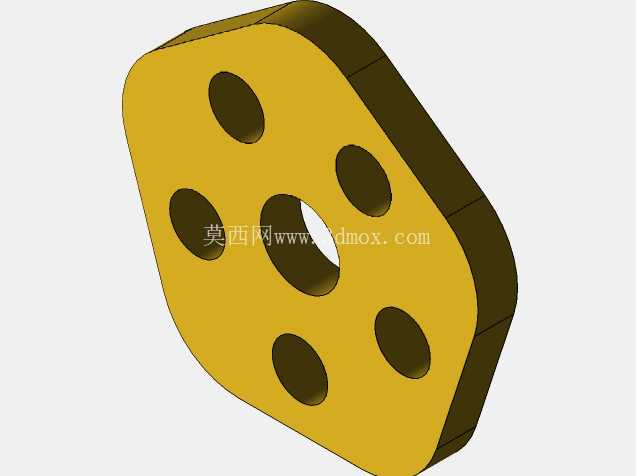

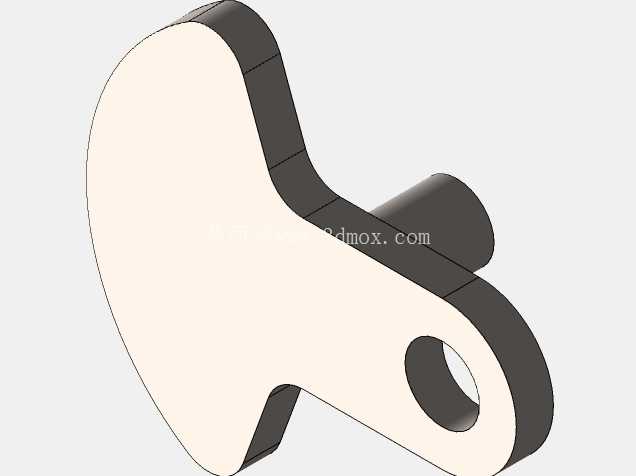

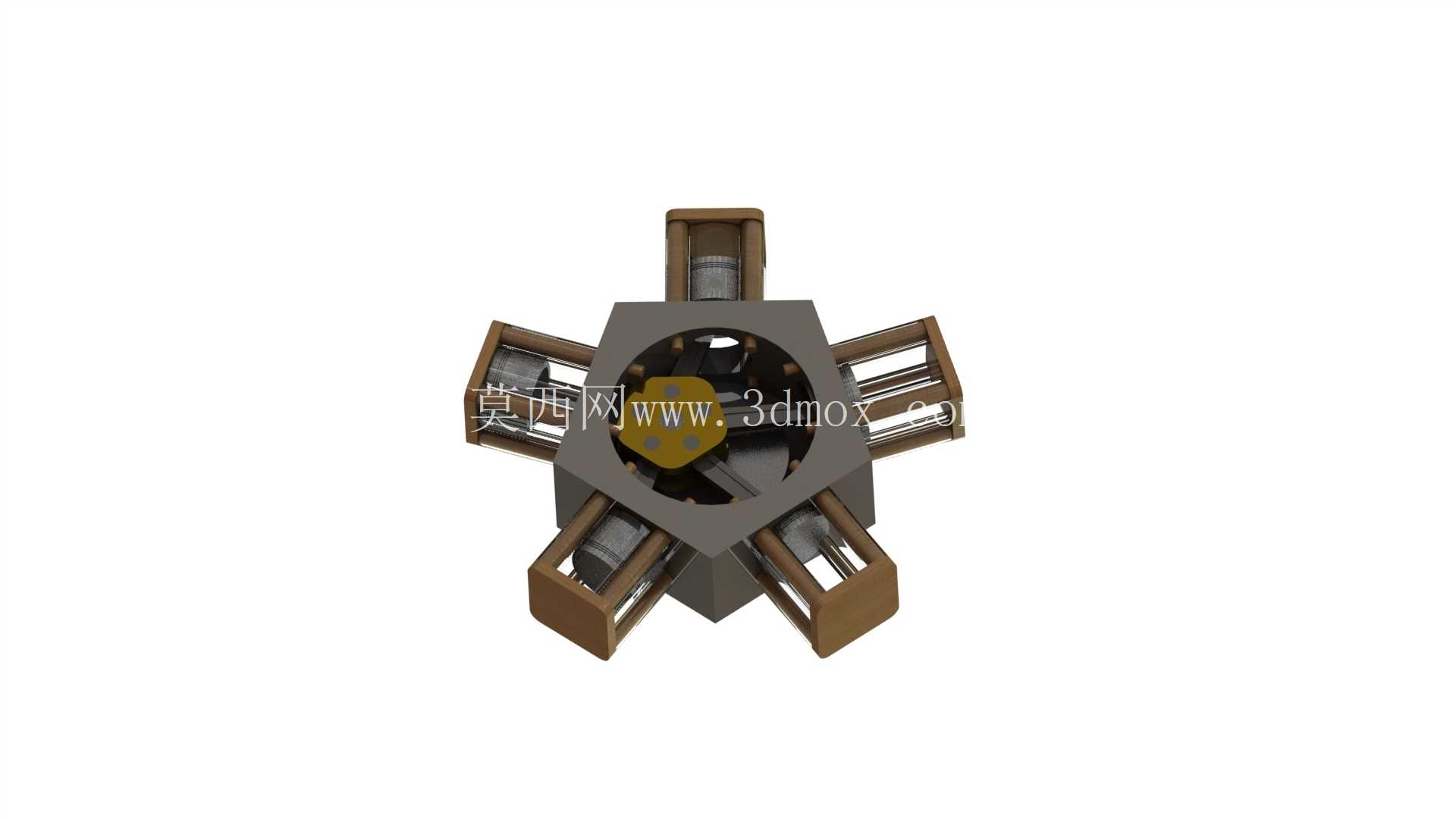

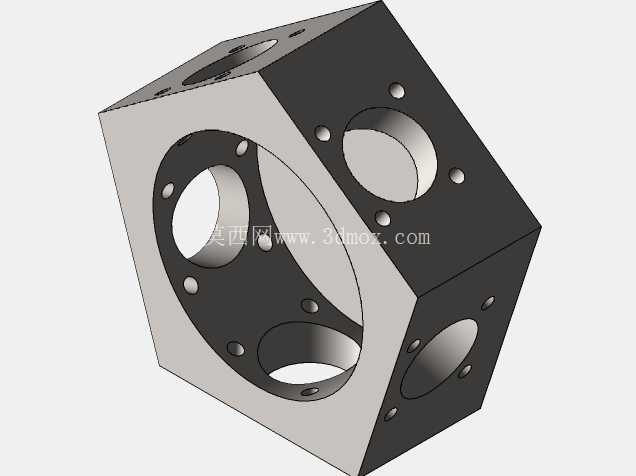

　　外形尺寸与安装边界方面，该结构整体呈正五边形放射状布局，中心曲轴箱为正六面体结构，五个气缸沿径向向外延伸，整体最大外径由气缸伸出长度决定，轴向宽度仅覆盖曲轴箱与活塞行程的总长度，安装时仅需固定中心曲轴箱的安装基面，预留出气缸径向的散热间隙、曲轴前端的螺旋桨安装空间即可，无需额外预留侧面的管路布置空间，安装边界要求简单，适配轻型飞机机头的紧凑安装位。结构设计上，每个气缸独立设置活塞往复运动腔室，连杆采用叉形与主连杆配合的铰接结构，避免多连杆铰接在同一曲柄销时出现运动干涉，曲轴箱内部预留曲柄旋转的足够空间，同时兼顾结构强度与轻量化要求，缸体外部设置的散热肋片结构进一步提升风冷散热效率，保证连续运转时缸体温度处于合理区间。

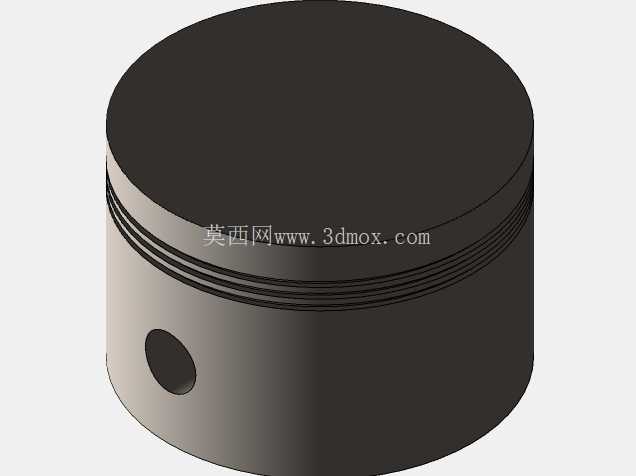

　　在实际结构验证过程中，这类径向布局的动力装置相比直列结构，曲轴的支撑跨度更小，曲轴受力更均衡，运转时的振动幅值更低，能减少飞行器机身的振动传递，提升飞行稳定性。透明观测段的设计除了演示用途外，也可在结构测试阶段用于直接观测活塞环的运动状态、缸内积碳情况，无需拆解缸体就能完成部分状态检查，降低维护检测的工作量。五个活塞的交替做功让动力输出的扭矩波动更小，配合螺旋桨的转动惯量，能让动力输出更平稳，减少动力系统对机身结构的冲击。整体结构没有冗余的外置管路，所有运动部件都围绕中心曲轴布置，重心集中在曲轴轴线上，安装后不会出现额外的偏心力矩，能降低飞行器飞行时的配平难度，这也是径向发动机在早期航空领域被广泛应用的核心原因之一。
