推拉门窗长条式金属门滑锁结构设计

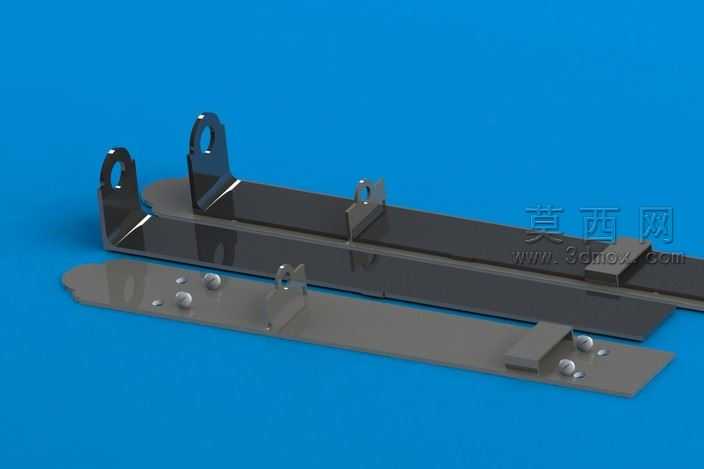

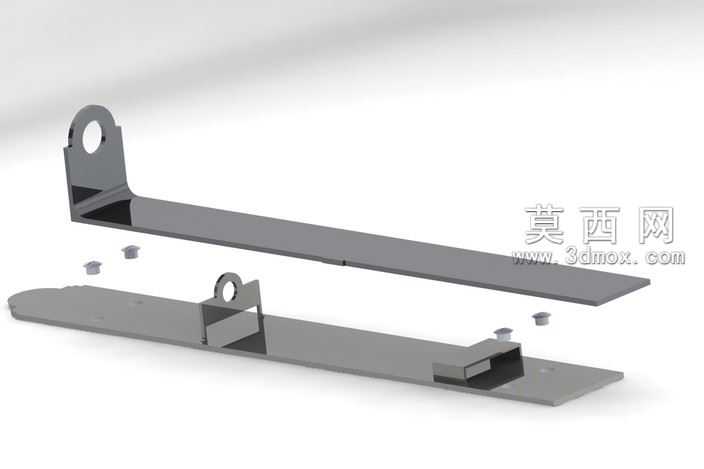

本款门滑锁采用三维参数化建模方式完成整体结构设计，建模过程中优先采用钣金特征、拉伸凸台、切除拉伸等基础建模命令搭建主体框架，针对锁体长条形的钣金基底，先绘制精准的二维轮廓草图，标注安装孔位、折弯边、锁舌卡位的关键尺寸，通过钣金折弯命令生成带安装耳的基底结构，保证折弯角度、折弯半径符合五金冲压件的工艺要求，避免后续生产出现开裂、回弹超差的问题。建模阶段对锁体的滑动配合结构做了间隙优化，滑动锁片与基底滑槽的配合间隙控制在0.1mm-0.15mm区间，既保证滑动过程顺畅无卡滞，又不会因间隙过大出现锁止晃动的问题。渲染环节采用金属材质参数调配，基底零件赋予冷轧钢喷塑材质，调整粗糙度、金属度参数还原哑光黑的表面质感，滑动锁片采用镀锌钢材质，模拟金属亮面的轻微反光效果，背景选用高饱和度纯色背景突出零件结构细节，渲染时添加柔和的环境光与定向补光，清晰呈现零件的折弯轮廓、安装孔位、铆接点的结构特征，避免阴影过重遮挡关键结构。结构设计上采用双层锁体配合的形式，固定基底通过两端的带孔安装耳实现与门窗框体的螺丝固定，滑动锁片上设置一体式的拨片卡位与锁舌凸台，滑动过程中锁舌凸台可卡入门扇对应的卡位槽实现锁止，拨片结构方便用户手动拨动完成开锁、闭锁操作，基底上的铆接点采用凸台拉伸后配合装配约束完成，还原实际生产中铆钉铆接的固定效果，所有安装孔位均做沉头孔处理，保证螺丝安装后表面平整无凸起。设计思路围绕门窗滑动锁的实用需求展开，在保证锁止强度的前提下简化零件结构，整体仅包含固定基底、滑动锁片两个核心钣金件与若干铆钉紧固件，减少零件数量降低装配复杂度，长条式的结构设计适配大尺寸推拉门窗的锁止需求，两端的安装耳提供足够的固定强度，避免长期使用出现松动变形，滑动行程经过精准测算，保证锁止状态下锁舌完全卡入卡位，开锁状态下锁舌完全收回不影响门窗正常滑动，建模过程中所有特征均保留参数化编辑属性，可根据不同门窗的安装尺寸快速调整锁体长度、孔位间距、滑动行程等参数，适配不同规格的推拉门窗使用需求。
