AmcotLRC-H150玻璃钢冷却塔三维设计模型

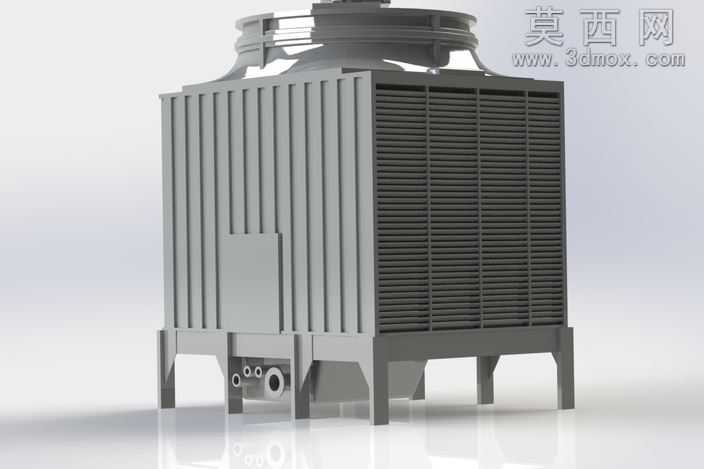

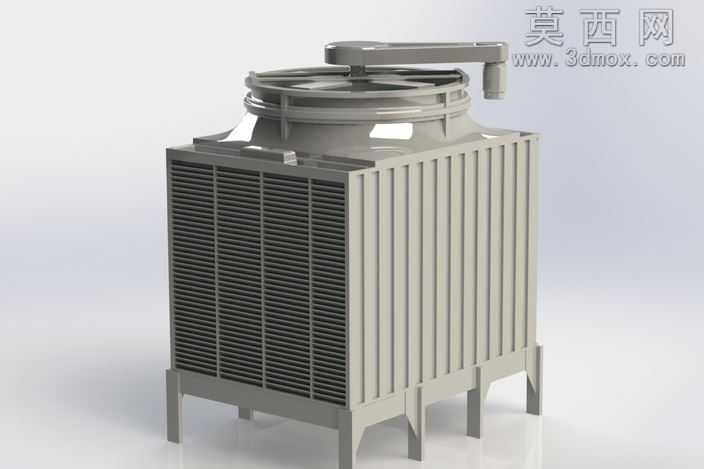

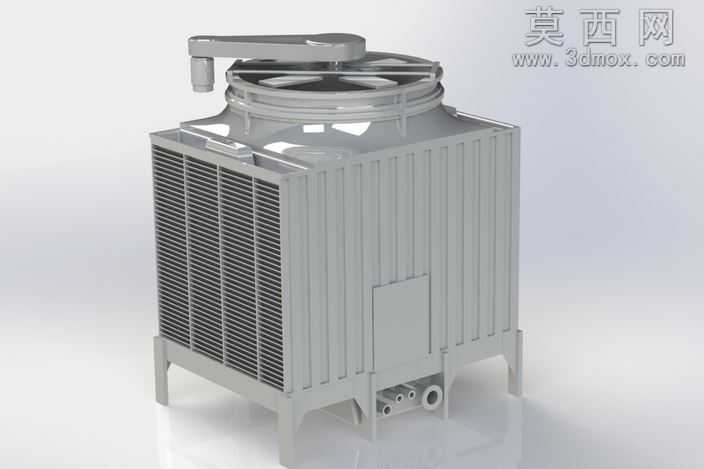

本模型为AmcotLRC-H150型150吨处理量玻璃钢冷却塔的简化三维设计成果，建模过程围绕工业冷却塔的实际功能结构展开，在保证核心结构还原度的前提下对非关键细节做了合理简化，兼顾模型的实用性与轻量化特性。建模阶段首先依据方形横流式冷却塔的真实尺寸比例搭建整体框架，精准还原了方形塔体的立式箱体结构，塔体外壁采用波纹板式玻璃钢材质的建模逻辑，通过阵列排布的竖向棱边特征还原玻璃钢拼装壁板的结构形态，侧壁的进风栅格区域采用均匀阵列的格栅结构建模，还原冷却塔进风通道的通透结构特征，保证结构表达与实际产品一致。塔体顶部的风机总成部分，完整还原了轴流风机的风筒结构、顶部防护网、风机驱动电机与减速机构的外置安装座结构，精准复现该系列冷却塔顶部动力组件的布局特征；塔体底部的支撑脚采用四点式落地支撑结构建模，同时还原了底部集水盘区域的进出水管接口、排污接口等管路连接结构，接口的位置、尺寸比例均参照真实产品参数设置，保证模型可用于管路对接模拟等场景。材质渲染阶段，塔体主体赋予浅灰色玻璃钢材质，调整材质的反光度与粗糙度参数，还原玻璃钢材质半哑光的质感，进风栅格部分调整材质透明度与明暗对比，体现格栅的通透层次感；金属结构件如风机支架、管路接口赋予哑光金属材质，区分不同部件的材质属性，渲染后整体效果贴近真实工业冷却塔的视觉观感。设计思路上，模型采用分步式参数化建模逻辑，所有特征均保留可编辑的建模步骤，同时导出了通用Parasolid格式版本，可兼容主流三维设计软件打开使用，既能够满足制冷系统方案展示、设备布局规划的演示需求，也可作为冷却系统设计教学、换热设备结构认知的参考模型，帮助使用者快速理解方形玻璃钢冷却塔的整体构造与各部件的装配关系，避免过度冗余的细节特征导致模型占用空间过大，适配不同场景下的使用需求。
