双滑块直线导轨传动组件三维设计

项目分类:通用机械零部件 发布时间:2014-04-04 ID:8839
  • 双滑块直线导轨传动组件三维设计

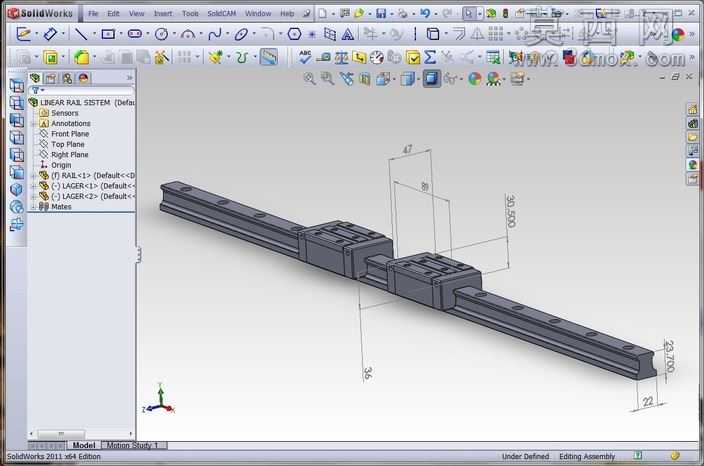

本作品为双滑块配置的直线导轨系统三维建模成果,建模过程依托三维机械设计软件完成,全程遵循机械设计通用规范与线性导轨行业实际尺寸标准。建模初期首先梳理直线导轨的核心功能逻辑,明确其作为精密直线导向部件的定位需求,确定导轨本体与配套滑块的尺寸参数:导轨截面尺寸为22×22mm,总长度775mm,单滑块外形尺寸为30×47×90mm,参数设定完全匹配常规工业自动化场景的安装使用需求。建模流程采用自下而上的设计思路,首先完成导轨本体的特征构建:通过草图绘制导轨的基准截面,精准还原导轨两侧用于滑块导向的滚道轮廓、安装沉孔的排布位置与尺寸,通过拉伸特征生成导轨主体,再对安装孔位、端面倒角、滚道曲面进行细节特征处理,保证导轨的安装基准面、导向面的形位公差符合设计要求。随后完成滑块组件的建模,分别构建滑块本体、内部循环滚道结构、端部密封件、安装螺纹孔等特征,还原滑块与导轨配合的接触面精度,确保滑块与导轨装配后无干涉,可顺畅完成直线往复运动。装配阶段采用同轴、重合、距离等标准配合约束,将两个滑块依次装配到导轨对应位置,验证滑块沿导轨全行程滑动时的配合间隙合理性,排除特征干涉问题。材质配置阶段,为导轨与滑块主体赋予轴承钢材质属性,还原金属部件的哑光金属质感,为密封件赋予橡胶材质的哑光深色质感,通过软件内置的渲染功能调整光照角度与视角,清晰展示导轨的整体结构、滑块的安装位置与关键尺寸标注。设计过程中充分考虑该导轨组件的实际应用场景,预留的标准安装孔位可直接适配自动化设备、机床工作台等常见安装基面,双滑块的配置可提升承载能力与运动稳定性,模型完整还原了直线导轨系统的结构细节,可用于机械设计方案展示、设备装配模拟、运动仿真验证等场景,为相关线性传动机构的设计提供直观的三维参考。
