全向移动麦克纳姆轮结构三维设计

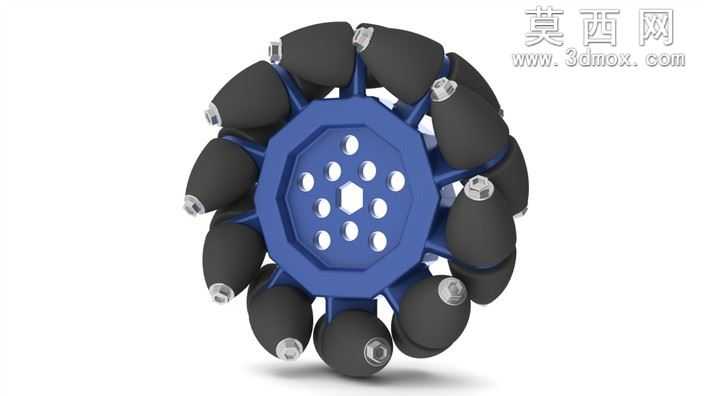

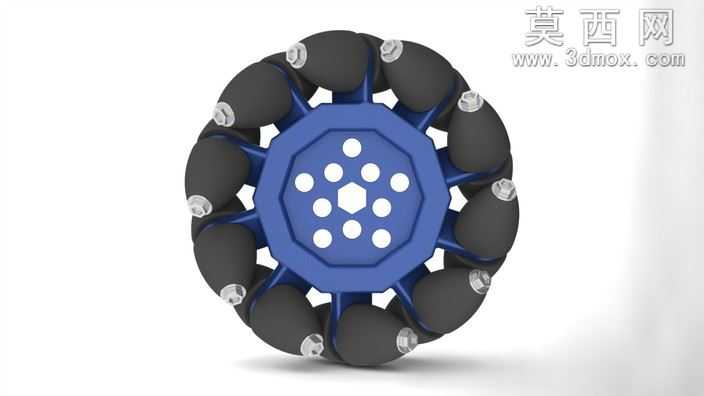

本作品为麦克纳姆轮的三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械加工与装配逻辑，对每一处结构细节都做了还原处理。模型主体分为轮毂支架、周向分布辊子、紧固件三个核心部分，轮毂采用八边形中心盘加放射状支撑辐条的结构设计，中心区域预留了标准安装孔位，包含中心定位孔与周向均布的连接孔，可直接适配常规的驱动轴安装需求，支撑辐条采用等角度放射排布，保证每一个辊子的安装位置精度，同时兼顾整体结构强度与轻量化需求。周向排布的辊子是麦克纳姆轮实现全向移动的核心结构，所有辊子按照特定偏置角度均匀安装在轮毂外缘，每个辊子都带有独立的转轴结构，辊子外包覆层采用高摩擦系数的弹性材质模拟，还原真实麦克纳姆轮的接触特性，辊子两端通过紧固件与轮毂辐条末端的安装座固定，每一处紧固件都做了精细化建模，还原了螺栓头部的细节特征，保证装配关系的完整性。渲染阶段采用了写实材质方案，轮毂主体赋予深蓝色工程塑料材质，调整了材质的粗糙度与反光度，模拟工业常用尼龙或玻纤增强塑料的质感；辊子的外包覆层赋予黑色哑光橡胶材质，添加了细微的表面纹理提升真实感；紧固件部分赋予金属镀铬材质，调整高光反射参数还原金属件的光泽特性。场景搭建采用简洁的展示台搭配柔和的影棚光照，通过主光、辅光、轮廓光的多光源组合，清晰展现轮体的结构层次与材质差异，阴影效果做了柔化处理，避免生硬阴影遮挡结构细节。设计思路上，这款麦克纳姆轮在常规结构基础上优化了辐条的受力角度，提升了整体承载能力，辊子的排布角度经过反复调整，保证全向移动时的受力均匀性，减少运行过程中的震动与卡顿，所有安装孔位与配合尺寸都参考了行业通用标准，模型可直接用于移动机器人、全向搬运平台等设备的结构验证、运动仿真与装配干涉检查，也可作为相关机械结构教学的演示案例，帮助理解麦克纳姆轮的全向移动原理与结构组成。
