带齿轮滚轮的框架式传动机构

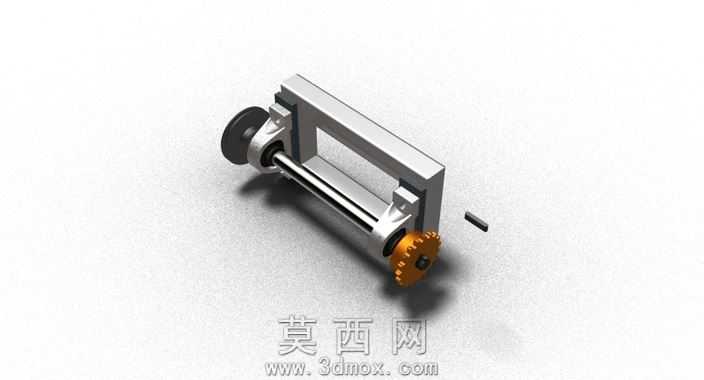

该作品为框架式传动结构的三维建模成果，建模过程中先以基准平面搭建整体装配定位体系，首先完成两侧立式支撑框架的实体建模，框架采用等壁厚矩形截面型材结构，建模时严格控制框架内侧的同轴度公差，确保后续传动轴安装的位置精度。传动轴部分采用阶梯轴结构设计，对应不同安装位设置不同轴径，分别匹配滚轮、轴承与传动齿轮的装配尺寸，轴端预留卡簧槽位用于轴向定位，避免传动过程中零件窜动。滚轮部分采用橡胶外圈加金属轮毂的复合结构，建模时分别构建轮毂的刚性实体与外圈的弹性体特征，还原滚轮的实际装配层次。末端传动齿轮采用渐开线直齿结构，严格按照标准齿形参数绘制齿廓曲线，通过拉伸阵列完成轮齿建模，保证齿形的啮合精度。材质设置上，框架与传动轴、齿轮、轮毂采用金属材质，分别赋予磨砂铝合金、调质钢、工程塑料、丁腈橡胶的材质属性，调整不同材质的粗糙度、反射率与金属度参数，渲染阶段采用三点布光方案，主光源从侧上方投射凸显结构轮廓，辅光源补光消除暗部死黑，环境光添加柔和HDR贴图提升材质真实感，最终渲染图清晰呈现各零件的装配关系与结构细节。设计思路上，该结构以框架作为承载基体，通过传动轴串联滚轮与传动齿轮，可实现动力输入后带动滚轮转动的传动效果，整体结构紧凑，装配逻辑清晰，各零件间的配合间隙经过合理设置，既满足运动仿真的无干涉要求，也符合实际机械加工的装配工艺要求，建模过程中对所有配合面添加了装配约束，可直接用于运动仿真演示，验证传动过程的流畅性。
