气动式气体离合器结构三维设计作品

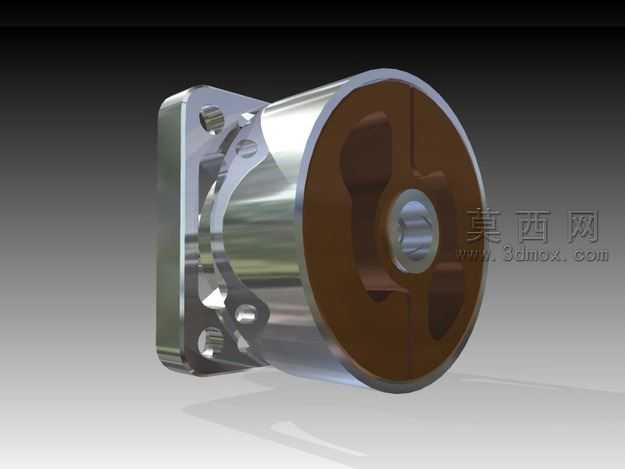

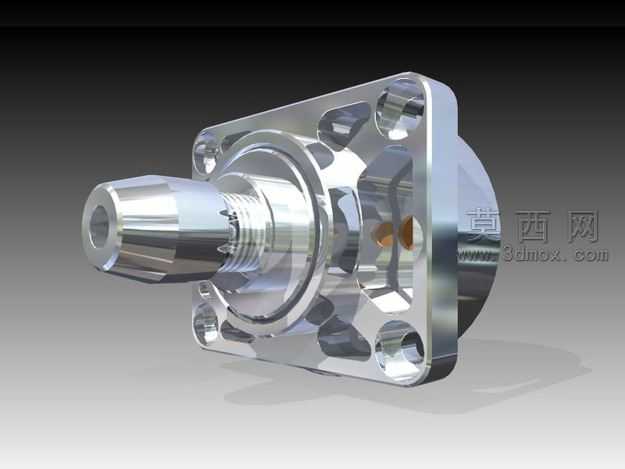

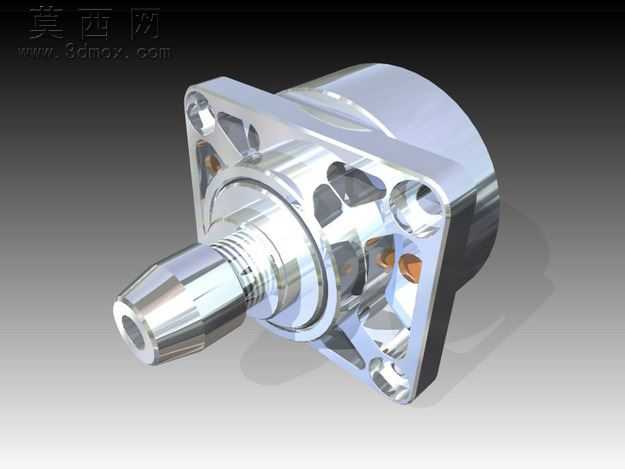

本作品为气体离合器的三维数字化设计成果，建模阶段采用参数化特征建模思路，先对离合器的整体功能需求进行拆解，将整体结构划分为法兰安装基座、金属壳体、摩擦传动轮盘、中心转轴、气动驱动腔室几个核心功能模块，逐一完成各零件的草图绘制、特征拉伸、旋转切除、倒角圆角等细节处理，确保各零件的尺寸公差符合机械装配的配合要求，安装基座上的定位孔、连接螺孔的位置与尺寸均按照通用气动传动部件的安装标准进行设定，保证模型具备实际生产参考价值。材质与渲染环节，针对不同零件的实际材质属性进行材质球参数调配，金属壳体部分采用抛光镀铬金属材质，调整反射率、粗糙度参数还原金属件的亮面质感与环境反射效果，摩擦轮盘部分采用耐磨复合树脂材质，设置哑光棕褐色调与细微的表面颗粒纹理，还原摩擦部件的真实触感与视觉特征，中心转轴部分采用高强度合金钢材质，搭配细微的机加工纹理提升真实感，安装基座部分采用铸铝材质，设置轻微的表面磨砂质感区分不同金属部件的材质差异，渲染阶段采用三点布光方案，主光源提供主要照明凸显金属壳体的高光轮廓，辅光源消除暗部死黑区域展现结构细节，背光源勾勒模型整体轮廓提升立体感，最终渲染效果清晰展现离合器的外观形态与结构层次。结构设计上，该气体离合器依靠气压驱动实现动力的接合与分离，壳体内部预留密封气腔空间，通入压缩气体时推动内部压紧机构使摩擦盘与主动端紧密贴合实现动力传输，泄压时在复位弹性件的作用下摩擦盘分离切断动力传输，侧边的法兰安装结构可直接适配各类传动设备的安装端面，中心轴孔采用标准键槽结构保证扭矩传递的稳定性，各零件之间的装配间隙经过反复校核，既保证活动部件的运动顺畅度，又避免间隙过大导致的传动精度损失。设计过程中重点考量了气动驱动的响应速度与摩擦传动的扭矩承载能力，对摩擦盘的接触面积、气腔的施压面积进行了匹配计算，确保在额定气压下能够传递足够的工作扭矩，同时对壳体的密封结构进行了优化设计，预留密封件安装槽位，保证气动腔室的气密性要求，整体模型结构完整，各零件可独立导出用于工程图生成、运动仿真分析或3D打印验证，能够为气动传动类离合器的设计优化、教学演示提供直观的三维数字化参考。
