C型夹持钳工业级三维结构设计

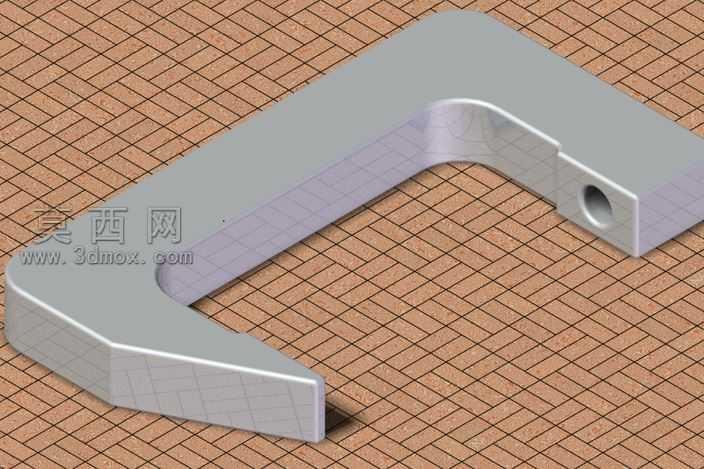

本作品为C型夹持钳的三维结构设计，建模过程采用Solid Edge平台完成全参数化特征构建，整体造型严格遵循手动夹持工具的力学设计逻辑。模型主体为一体化C型框架结构，建模初期先绘制框架的截面轮廓草图，通过拉伸特征生成基础实体，再对框架的弯折过渡区域采用圆角特征做应力优化处理，避免直角结构带来的应力集中问题，同时保证外观线条流畅规整。在材质渲染环节，为模型赋予哑光金属材质，模拟高碳钢锻造后的表面质感，调整材质的粗糙度、反射率参数，还原五金工具经喷砂处理后的哑光金属效果，搭配棕褐色网格背景的渲染场景，清晰呈现模型的轮廓边界与结构细节。模型的开口端做了楔形收窄设计，建模时通过拔模特征调整钳口的倾斜角度，保证夹持作业时钳口能够与被夹持工件充分贴合，提升夹持稳定性；框架的另一端设计有同轴螺纹安装孔，通过孔特征精准定位孔位的中心轴线与孔径尺寸，可配套安装压紧螺杆组件，实现对不同厚度工件的夹紧调节。整体建模过程严格控制各特征的尺寸参数，保证框架各部位的壁厚均匀一致，既满足夹持作业的结构强度要求，又避免不必要的材料冗余。渲染阶段采用三点布光方案，主光源从模型斜上方投射，突出金属表面的细微质感，辅助光源补充暗部细节，避免框架内侧区域出现过暗的阴影，保证结构的每一处细节都清晰可见。设计过程中充分考虑手动工具的人机工程学需求，C型框架的开口深度与整体高度比例经过反复调整，兼顾大尺寸工件的夹持适配性与工具本身的操作便携性，所有结构特征均做了倒角处理，去除尖锐棱角，符合手动工具的安全设计规范。
