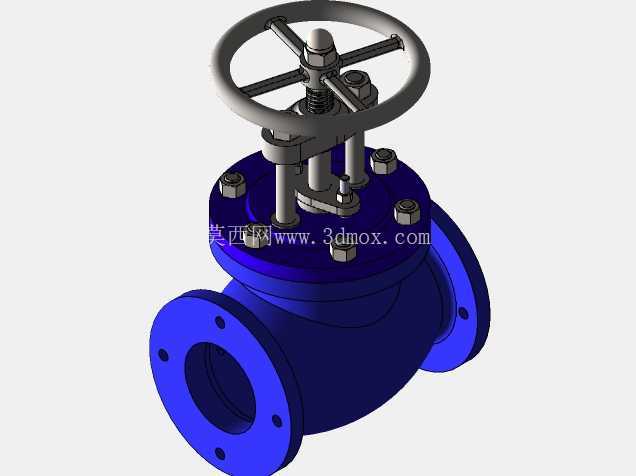

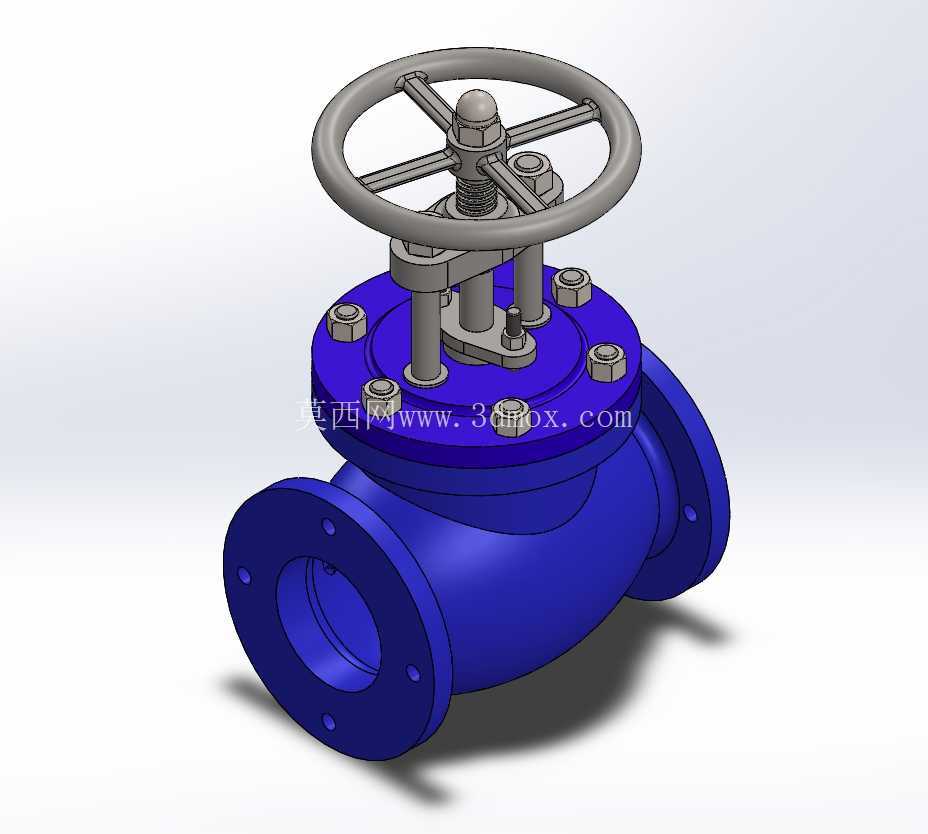

法兰连接明杆手动直通式截止阀结构

　　该结构对应工业管路中常见的手动截止阀，阀体采用直通式流道布置，两端以法兰形式与工艺管道对接，主要用于水、蒸汽、油品及类似中性介质管路中的截断与接通。与球阀类快开结构不同，截止阀依靠阀瓣沿阀座轴线方向升降实现密封，启闭过程中密封面间相对滑动量较小，配合手轮多圈操作，能够在较高压差工况下获得较稳定的切断能力，也便于操作人员凭行程变化判断阀门开度。

　　从现场布置看，这类阀门通常安装在泵组出口、设备进出口、分支管段以及需要检修隔离的管线上。法兰连接形式使阀门在检修时可整体从管段间拆出，不必大量改动相邻管道；阀体下部的流线型腔室在保证流通能力的同时，为阀瓣、阀座和介质转向提供空间。模型中两侧法兰均保留螺栓孔分布，设计时需要与配对法兰的公称通径、压力等级、密封面形式和螺栓圆尺寸一致，否则现场会出现孔位错位、垫片压不匀或法兰面不贴合等问题。

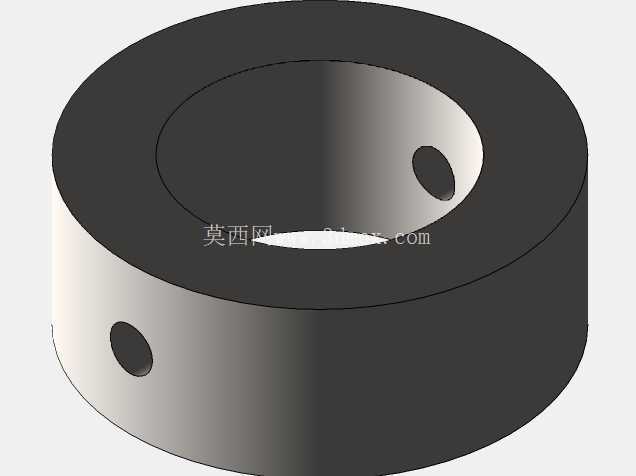

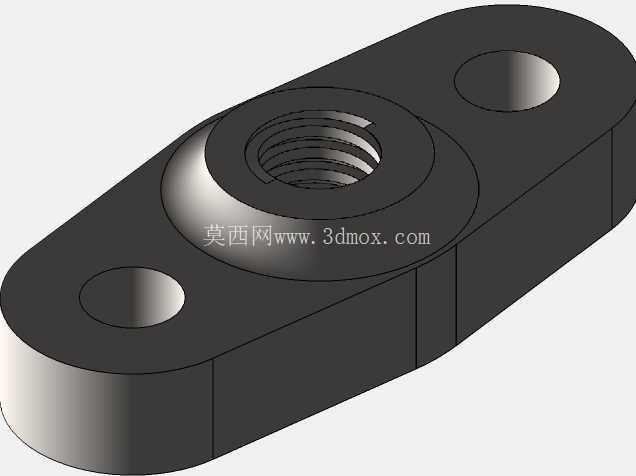

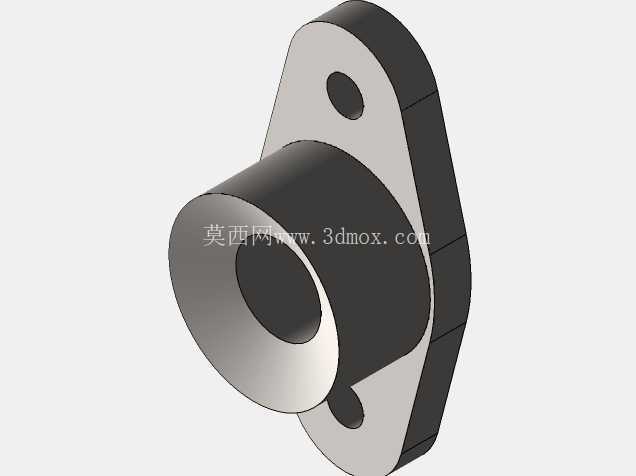

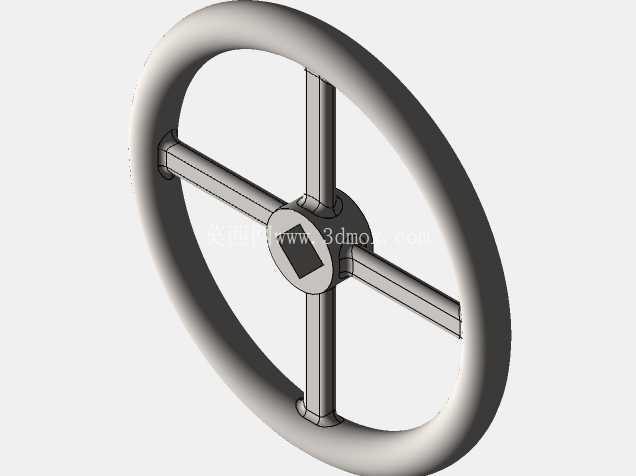

　　操作部分采用顶部手轮驱动，手轮通过轮辐支撑，中心与阀杆螺母形成传动副。转动手轮时，阀杆沿轴向升降，带动阀瓣靠近或离开阀座。明杆结构的优势在于阀杆螺纹位置外露，升降行程直观，巡检人员可直接通过阀杆露出高度判断阀门状态；同时，螺纹副不长期浸没在介质中，对减少介质腐蚀和颗粒磨损有利。阀杆周围设置压盖、填料和紧固螺柱，用于形成轴向动密封，填料压盖通过螺栓均匀压紧，既不能过松造成外漏，也不宜过紧导致操作力矩明显增大。

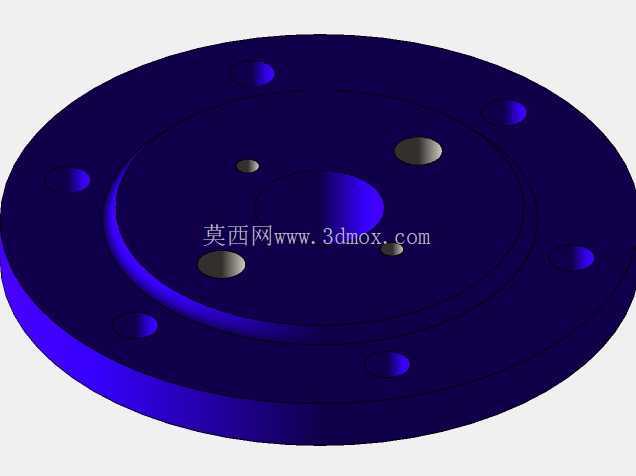

　　阀盖与阀体之间采用中法兰连接，周向布置多组螺栓和螺母，把阀盖、垫片和阀体上法兰压紧。该连接部位是检修内部件时的主要拆装点，设计中需要保证螺栓数量、规格和分布圆与压力等级匹配，并在阀盖定位止口处控制同轴度，使阀杆、阀瓣和阀座保持对中。若中法兰垫片偏置或阀盖倾斜，阀瓣落座时容易产生单侧接触，长期运行会造成密封面冲蚀、关闭不严。

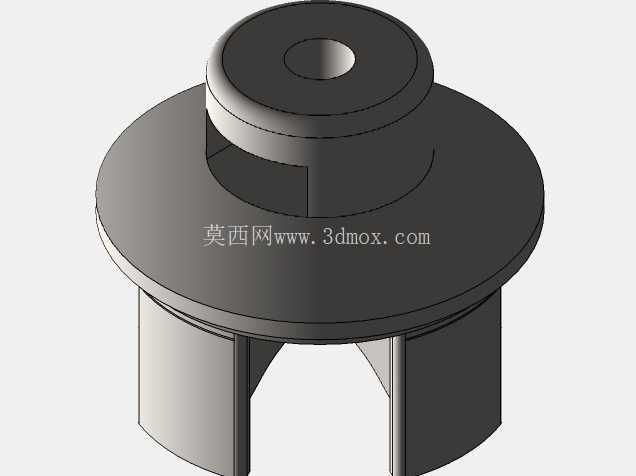

　　阀瓣是实现截断的核心件，其密封面与阀座密封面在关闭时形成环形接触带。直通式截止阀介质流向通常采用低进高出方式，流体从阀瓣下方进入，经阀座开口后转向流出。这样布置可使关闭状态下介质压力有助于把阀瓣压向阀座，同时在开启初期降低阀瓣两侧的不平衡力。实际选型时仍需结合流向箭头、安装空间和压差条件确认，若反向安装，可能造成阀杆受力增大、关闭困难或密封面寿命下降。

　　外形尺寸方面，模型的安装边界主要由两端法兰端面距离、法兰外径、螺栓孔中心圆、手轮直径、手轮最高点至管道中心线高度以及阀杆升至最高位置后的顶部空间决定。管道布置时不能只核对阀体长度，还要在手轮上方预留操作和检修空间，在阀门两侧留出穿螺栓、放垫片和紧固螺母的操作距离。对于水平管段，手轮通常位于阀体上方，阀杆保持竖直；若受空间限制需要倾斜或旁向安装，应确认填料函处不会积液，手轮操作方向不会与桥架、支架或相邻设备干涉。

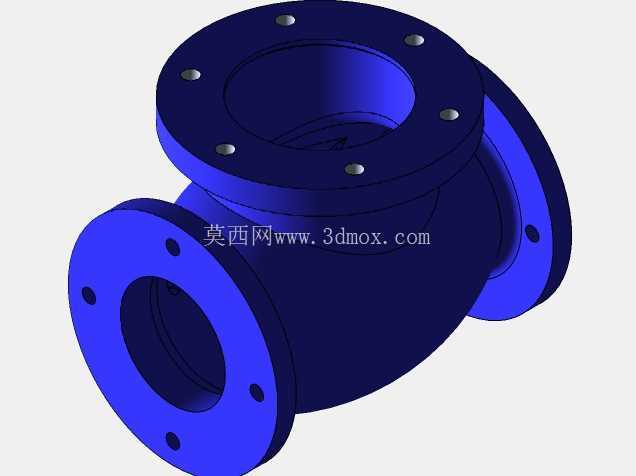

　　结构建模时，阀体可按铸造壳体思路处理，外壁保留均匀壁厚和过渡圆角，法兰根部、中腔与流道交汇处应避免尖角突变，以降低铸造应力和流体冲刷。内部流道不宜简单做成直角转折，应在阀座下方形成平滑过渡，减少局部涡流和压力损失。阀瓣、阀座、阀杆和压盖属于装配关系明确的零件，需要分别建立同轴、接触和行程约束；手轮转动与阀杆升降之间可用螺旋副或等效运动关系表达，以便检查全开、全关位置是否发生干涉。

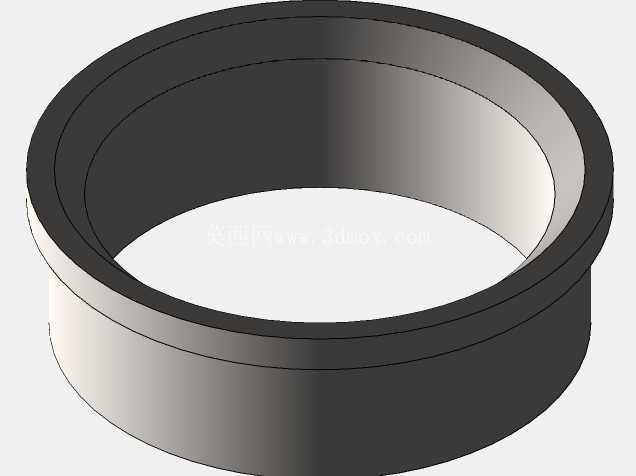

　　密封设计上，阀座密封面可根据介质温度和磨损情况采用本体材料堆焊或镶嵌密封环，阀瓣密封面则需保证足够宽度和接触精度。填料函底部应设置填料垫，上部由压盖压紧，填料层数与阀杆直径相匹配。中法兰垫片和两端法兰垫片的厚度要计入装配尺寸，过厚垫片会改变螺栓载荷和密封比压。对于需要频繁操作的工况，还应关注阀杆螺纹润滑、手轮操作力矩以及阀瓣导向结构，避免启闭过程中阀瓣旋转或偏摆。

　　在工程应用中，该类阀门不以精确调节流量为主要目的，但可借助阀瓣升程承担一定的节流作用。若长期处于小开度状态，高速介质会对密封面和阀瓣下部产生冲蚀，噪声和振动也会增加，因此调节工况应优先选用专用调节阀，截止阀更多承担可靠切断和检修隔离功能。三维设计阶段应把阀体承压、法兰连接、阀杆行程、手轮操作空间和检修拆装顺序统一校核，使模型不仅外观完整，也能反映真实设备在管路系统中的安装与使用逻辑。
