工业对位棘轮式定位锁紧机械构件

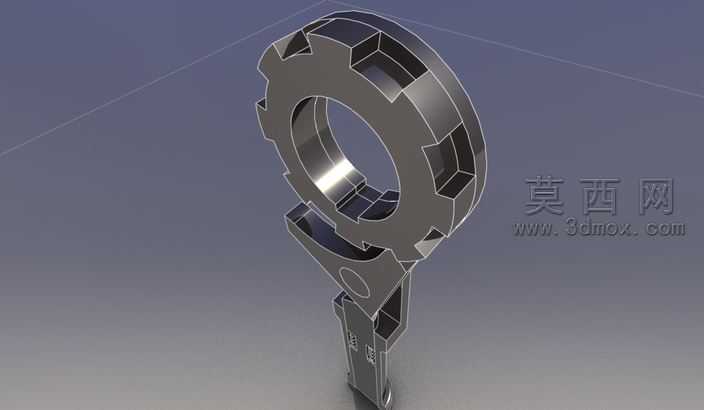

该机械构件采用三维参数化建模方式完成整体设计，建模过程中优先保证结构尺寸的精准性，对环形基体的内外径公差、棘齿的齿形角度、定位支臂的安装孔位都做了严格的参数约束，确保后续生产加工时的尺寸可追溯性。模型整体采用一体化结构设计，上部为带多组棘齿的环形基体，环形内孔用于适配转轴类安装载体，外圆周均匀分布的棘齿采用等角度阵列方式生成，每个棘齿的啮合面都做了导向斜角处理，能够保证对位过程中棘爪与齿面的顺畅啮合，避免卡滞问题。下部延伸的定位支臂与环形基体为一体式结构，支臂上预留的定位孔可用于安装固定销，实现构件整体的位置锁定，支臂与环形基体的衔接处做了圆弧过渡处理，能够有效降低应力集中，提升构件的整体结构强度。渲染阶段采用金属哑光材质模拟实际加工后的钢材表面效果，材质参数调整了粗糙度与金属度的配比，还原出机械加工零件的真实质感，场景光照采用三点布光方式，主光突出构件的轮廓结构，辅光弱化阴影区域的死黑问题，轮廓光勾勒出构件的边缘细节，让整体结构的层次更加清晰。设计思路上围绕对位锁紧的核心功能展开，将棘轮的单向啮合特性与定位支臂的固定功能结合，既可以通过棘齿实现步进式的对位调整，又能通过支臂的锁定结构完成最终的位置固定，整体结构紧凑无冗余设计，所有特征都服务于对位锁紧的功能需求，建模过程中对每个配合面都做了间隙预留，能够保证实际装配时的适配性，避免出现干涉问题。
