高精度弧面啮合螺旋齿轮副三维设计

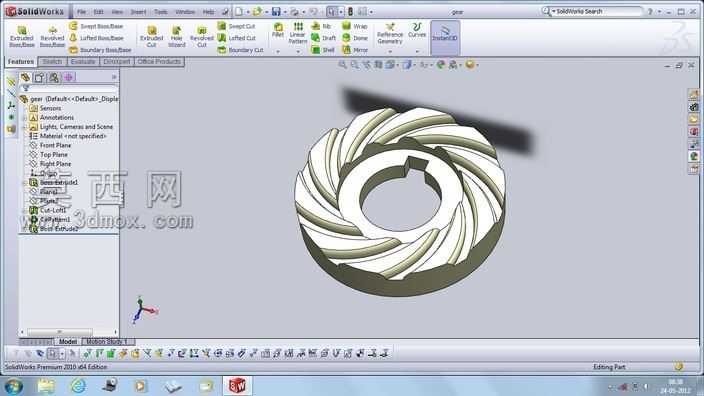

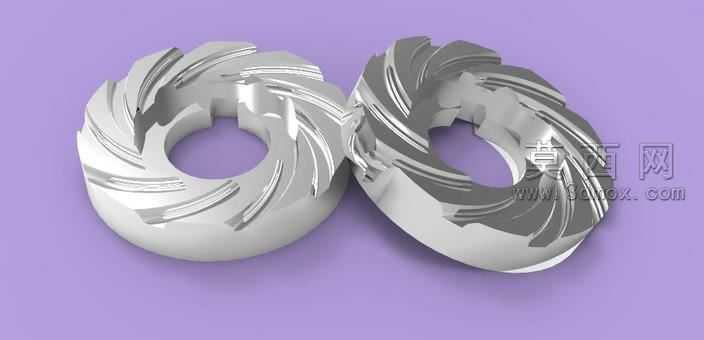

本作品为成对设计的弧面螺旋啮合齿轮副，建模阶段依托三维参数化设计逻辑完成全结构构建，首先以齿轮啮合原理为核心基准，推导螺旋齿面的成型轨迹，通过扫描、放样等特征命令生成连续顺滑的螺旋齿廓，严格控制齿面的螺旋升角、齿厚参数，保证成对齿轮的齿形能够实现完美共轭啮合，避免出现传动卡滞、侧隙不均的问题。建模过程中对齿轮的中心安装孔、端面定位结构进行了精细化处理，孔位的同轴度、端面的平面度均按照精密传动件的公差要求进行参数约束，还原真实工业齿轮的安装适配结构。材质与渲染环节，采用金属合金钢材质预设，调整材质的反射率、粗糙度参数，模拟经过精密切削加工后的金属齿面质感，齿面的高光反射自然柔和，既体现金属零件的硬朗质感，又能清晰展现螺旋齿面的流畅曲面走向；渲染场景选用淡紫色纯色背景，搭配柔和的多光源布光，通过主光源勾勒齿面的立体轮廓，辅助光源消除齿根位置的暗部死黑，让螺旋齿的分层结构、啮合接触区域的细节能够清晰呈现，同时在齿轮表面添加轻微的加工纹理细节，提升模型的真实感，避免塑料感失真。结构设计上，该齿轮副属于空间交错轴传动构件，区别于常规直齿圆柱齿轮的平行轴传动特性，弧面螺旋齿的设计能够增大啮合接触面积，提升传动过程中的承载能力，同时降低传动噪音与运行冲击，适合高速重载的传动场景；建模时特意还原了成对齿轮的啮合装配状态，直观展示两个齿轮的齿面贴合位置、安装相对角度，能够为传动结构的装配验证、运动仿真提供精准的模型基础。设计思路围绕工业实际应用场景展开，摒弃冗余的装饰性结构，所有特征均服务于齿轮的传动功能与安装需求，齿形参数经过反复校验，保证齿面不出现干涉、根切等建模缺陷，整体模型结构完整，曲面质量高，既可以用于机械设计的教学演示，也能够作为传动系统设计的参考构件，适配各类机械传动方案的三维装配验证工作。
