蜗轮蜗杆传动副SolidWorks三维模型

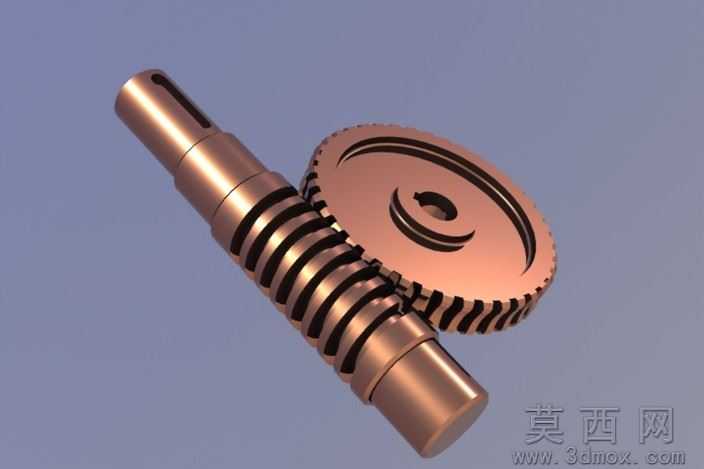

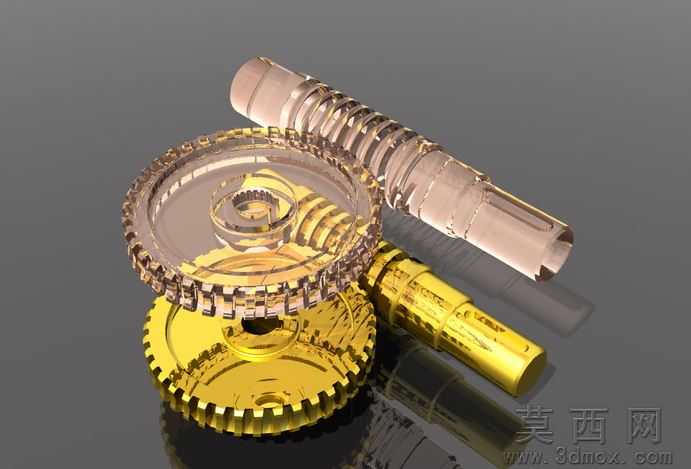

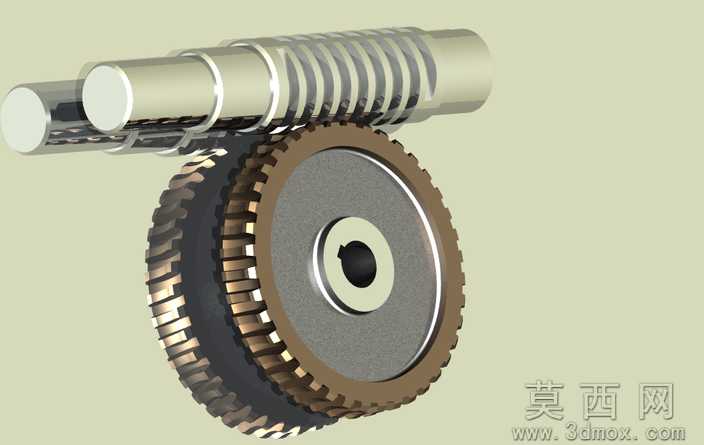

本模型为蜗轮蜗杆传动副三维设计作品，采用SolidWorks软件完成全参数化建模，同时输出STEP、IGES通用三维格式，可适配AutoCAD等多款工程设计软件打开编辑，满足不同设计场景的使用需求。建模过程严格遵循机械设计规范，先完成蜗杆轴的参数绘制：蜗杆轴采用阶梯轴结构，依次绘制轴端倒角、键槽、蜗杆齿形段、轴肩定位结构，齿形部分按照阿基米德蜗杆的成型原理，通过螺旋线扫描切除生成精准齿廓，保证齿形参数符合传动啮合要求。蜗轮部分以齿坯基体建模为基础，先完成轮毂、轮辐、轮缘的结构绘制，中心孔预留键槽安装位，再根据蜗杆与蜗轮的中心距、传动比参数，通过配合约束完成啮合位置定位，采用阵列与切除结合的方式生成蜗轮轮齿，确保轮齿与蜗杆齿形的啮合间隙合理，无干涉问题。模型完成后添加铜质金属材质，通过渲染调整金属光泽度、反射参数，还原金属零件的真实质感，渲染图清晰展示了蜗杆与蜗轮的啮合状态、轴类零件的阶梯结构、键槽的安装位置细节。设计过程中重点考量了传动副的装配合理性：蜗杆轴的轴肩尺寸满足轴承安装定位要求，蜗轮的轮毂宽度适配轴系安装空间，键槽尺寸符合标准件选型规范，整体结构可直接用于减速机构的方案设计、教学演示、工程参考，帮助设计者快速理解蜗轮蜗杆传动的空间啮合关系、结构组成特点，为相关减速传动装置的设计提供可靠的三维模型参考，也可作为机械原理教学的直观演示素材，清晰展示交错轴传动的结构形式与零件特征。
