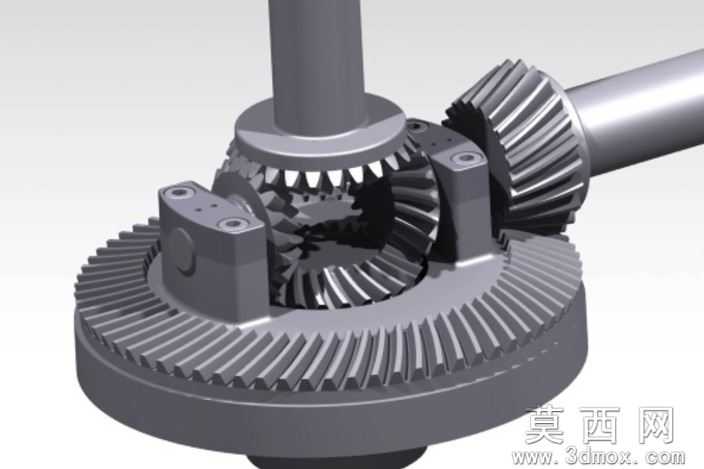

CATIAV5差速齿轮机构运动仿真模型

本模型为基于CATIA V5R21平台搭建的差速齿轮机构运动仿真三维模型，完整还原了差速齿轮组的啮合传动结构与运动逻辑。建模阶段首先完成各齿轮零件的参数化绘制，依据差速传动的齿形匹配要求，精准设定锥齿轮、端面齿盘的模数、齿数、压力角等核心参数，通过齿廓曲线扫掠、布尔运算完成单个齿形的实体构建，再通过圆周阵列生成完整轮齿结构，同时完成齿轮支架、传动轴等配套结构件的建模，所有零件的装配约束完全匹配实际机械装配逻辑，保证各部件的相对位置精度与运动自由度符合真实差速器的运行要求。

参数设计层面严格遵循差速齿轮的传动比匹配规则，对行星锥齿轮与半轴齿轮、端面大齿盘的啮合间隙进行参数化约束，可通过修改规则参数快速调整齿轮规格适配不同传动需求，模型内置的运动规则可直接在DMU运动仿真模块中调用，无需重复添加运动副约束。渲染材质环节采用工业金属材质配置，为所有齿轮零件赋予哑光合金钢材质效果，添加合理的环境反射与光影层次，清晰呈现轮齿的啮合细节与结构轮廓，配套支架与轴类零件采用差异化金属质感区分，便于观察各部件的结构边界与装配关系。

结构原理上完整复现了差速齿轮机构的动力传递逻辑，动力输入后可通过行星齿轮的自转与公转实现两侧输出轴的差速转动，精准模拟差速器在不同工况下的运动状态，轮齿啮合过程无干涉、无错位，完全符合齿轮啮合的运动学规律。软件兼容方面，模型原生为CATIA V5R21版本创建，可直接在同版本及更高版本CATIA软件中打开编辑，同时导出了通用STL格式文件，可适配SolidWorks、UG、Pro/E等主流三维设计软件导入查看，满足不同软件用户的使用需求。

研发教学应用层面，该模型可作为机械原理课程中齿轮传动、差速机构章节的直观教学案例，帮助学习者理解差速齿轮的结构组成与运动逻辑，也可作为机械设计人员开发差速传动部件的参考模板，通过修改参数快速衍生适配不同工况的差速器结构，同时运动仿真功能可直接用于验证传动方案的合理性，减少物理样机的试制成本，缩短产品研发周期。
