气动系统空气压力调节器与电磁阀组合结构

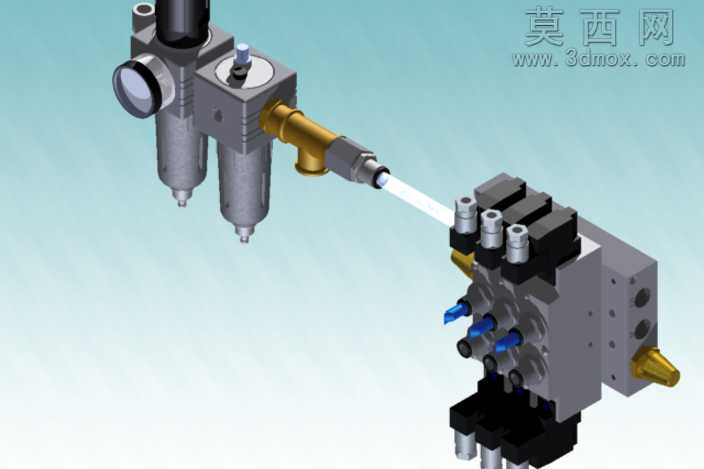

本作品为气动系统核心气源处理与控制组件的三维建模成果，建模过程中严格遵循气动元件的实际工程尺寸比例，先通过草图绘制勾勒出两大核心部件的整体轮廓：左侧为空气压力调节器（气源处理二联件结构），右侧为集成式电磁阀组。建模阶段针对压力调节器部分，分别构建了金属滤杯、调压旋钮、气压表接口、快插式进气接头、铜质过渡连接管等独立结构，对滤杯的透明视窗、调压旋钮的防滑纹理、接头处的卡簧结构都做了精细化的特征还原，保证各部件的装配间隙符合实际气动元件的配合公差要求。针对右侧电磁阀组，逐一搭建了阀岛主体基座、电磁线圈端盖、手动调试按钮、气路输出快插接头、底部安装固定座等结构，对阀块上的气路孔位、安装螺纹孔的位置都做了精准排布，还原了集成阀组紧凑化的布局特点。材质渲染阶段，对金属壳体部分采用哑光铸铝材质，还原气动元件常用的压铸铝合金表面质感；铜质接头采用黄铜金属材质并添加轻微做旧效果，模拟实际使用中的金属色泽；滤杯部分采用半透明工程塑料材质，添加轻微的折射效果，还原真实滤杯的可视特性；密封件、按钮部分采用黑色哑光橡胶与工程塑料材质，区分不同部件的材质差异。设计思路上，将气源调压过滤单元与方向控制电磁阀组通过过渡接头直接连通，还原了实际气动回路中气源处理件紧邻控制阀组的紧凑安装方式，既保证了压力调节后洁净压缩空气直接供给阀组，也还原了工业现场气动控制单元的典型布局，模型可用于气动系统原理演示、安装布局模拟、教学实训展示等场景，各部件可单独拆分编辑，方便后续做装配动画、干涉检查等拓展应用。
