多规格不锈钢针阀系列工业三维设计作品

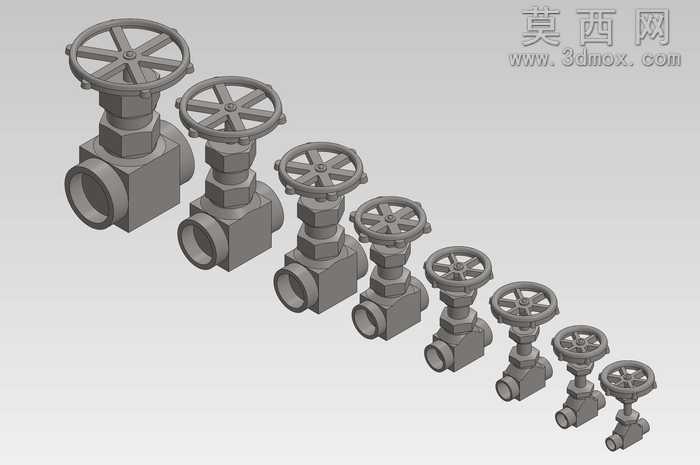

本套不锈钢针阀系列作品采用SolidWorks进行全参数化三维建模，覆盖从?英寸到2英寸共8种不同通径规格，严格遵循GENEBRE行业设计规范完成结构搭建。建模过程中首先针对针阀的核心功能结构进行拆解，依次完成手轮、阀杆、阀座、阀体、连接端口等独立零件的特征绘制：手轮部分采用轮辐式结构设计，通过圆周阵列特征完成均匀分布的轮辐造型，边缘做圆角过渡处理避免应力集中，同时还原手轮表面的防滑纹理细节；阀杆部分采用精密梯形螺纹结构建模，保证螺纹配合的干涉检查完全合格，还原针阀微调截流的结构特性；阀体部分采用不锈钢锻压造型的特征还原，进出端连接口做标准管螺纹结构设计，阀体壁厚根据不同通径的压力等级做对应参数调整，保证结构强度符合工业使用要求。所有零件完成建模后按照实际装配逻辑进行配合约束，手轮与阀杆采用同轴配合加旋转限位约束，阀杆与阀体采用螺纹配合实现升降动作模拟，可直观演示手轮旋转带动阀杆升降实现管路通断、流量微调的完整动作过程。材质渲染阶段针对不锈钢材质做专属材质球调试，还原304不锈钢的亚光金属质感，对阀体的铸造表面、手轮的机加工表面、螺纹的切削表面分别做不同粗糙度的参数调整，搭配柔和的工业环境光完成系列化排布渲染，将8种不同规格的针阀按照通径从小到大依次斜向排布，直观呈现同系列产品的尺寸梯度差异。设计过程中严格遵循仪表针阀的行业设计标准，对每个规格的阀座密封面角度、阀杆锥度、流通孔径都做了对应参数校验，保证模型结构符合实际工业产品的生产逻辑，既可以作为工业管路设计的配套阀件选型参考，也可用于阀门相关的教学演示、产品展示场景使用。
