热塑性塑料组件用M4螺纹铜镶嵌件

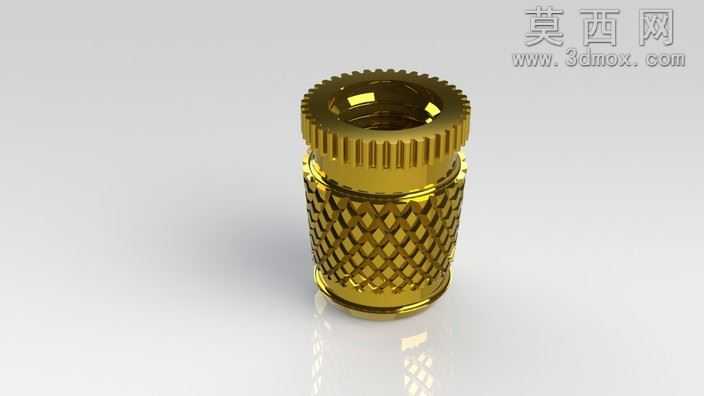

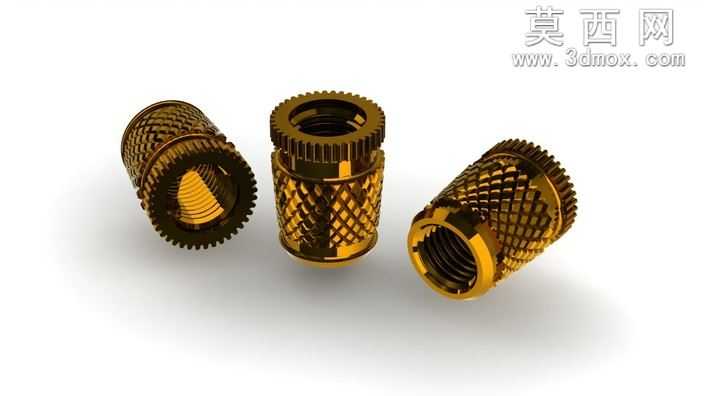

本作品为适配热塑性塑料热安装工艺设计的M4规格螺纹镶嵌件三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，同时兼容CATIA格式的参数编辑需求，可直接导入各类三维设计场景进行装配验证。模型严格遵循CuZn38Pb铅黄铜材质嵌件的实际生产尺寸规范，整体结构分为上下两个功能区段：上部为滚花握持段，采用直纹滚花结构设计，滚齿的齿距、齿深均参照五金嵌件行业通用标准设定，既能够在热压安装过程中提供充足的握持摩擦力，避免安装工具打滑，也可在嵌件植入塑料基体后形成第一道周向止转结构；下部为菱形网纹锚固段，凹凸交错的菱形格纹均匀分布于嵌件外壁，格纹的凸起高度、凹陷角度经过反复参数调试，能够在热压安装时让熔融态的热塑性塑料充分填充到网纹凹陷处，冷却固化后形成极强的机械咬合力，从根源上避免嵌件在塑料基体中出现转动、轴向拔出的失效问题。模型的内螺纹部分严格按照M4公制粗螺纹的标准牙型、螺距参数建模，螺纹收尾处的退刀结构设计合理，无干涉、破面等建模缺陷，可直接用于后续的模具设计、装配干涉检查工作。渲染阶段采用金属黄铜材质球，调整材质的反射率、粗糙度参数还原铅黄铜的金属光泽，同时搭配工作室级柔光打光方案，清晰呈现滚花段、网纹段的结构细节，让模型的外观效果与实物视觉表现高度一致。设计过程中充分考虑嵌件的低应力安装需求，所有结构转角处均做了微小圆角过渡处理，避免热压安装时应力集中导致塑料基体出现开裂、变形等问题，同时也降低了嵌件本身的加工应力集中风险，提升零件的实际使用寿命。模型还同步导出了STEP通用格式与STL3D打印格式，可直接用于手板打样验证、快速原型制作等场景，覆盖从设计验证到生产落地的全流程使用需求。
