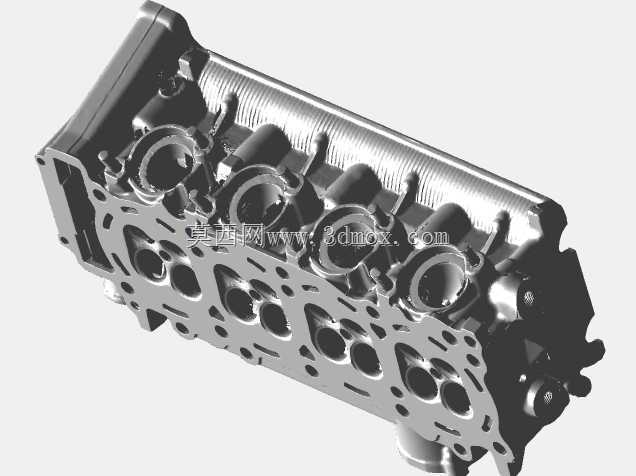

雅马哈R6系列摩托发动机气缸盖结构

　　从结构功能来看，气缸盖作为发动机顶部的核心密封与承载部件，需要同时封闭气缸上部构成燃烧室，集成布置进排气门座、凸轮轴安装位、冷却水道、润滑油道，还要承受高温高压燃气的反复冲击，以及配气机构高速往复运动带来的交变载荷，因此其结构上的加强筋布局、壁厚过渡都经过了原厂多轮工况验证，扫描保留的原始结构特征，能清晰看到原厂在气道走向、燃烧室挤气区域、螺栓安装凸台位置的设计考量。这款气缸盖对应直列四缸高转摩托机型的配气核心部件，在实际工程应用中，这类高转机型气缸盖除了适配量产市售摩托的动力输出需求外，也常被学生方程式赛车团队作为动力改装的参考蓝本，用于梳理高转速工况下的进排气道布局、燃烧室形态与配气机构安装逻辑，尤其是在做进排气效率优化、压缩比调整的相关设计时，扫描得到的实体结构数据能大幅减少逆向测绘的工作量，避免手工测量带来的尺寸偏差。

　　在设计思路层面，这款扫描得到的气缸盖未做孔位填充等后处理，完整保留了实体的所有结构特征，包括冷却水道的开口、润滑油道的连通位置、缸盖螺栓的沉孔深度、气门导管的安装凸台、火花塞安装孔的周边加强结构，甚至能看到铸造表面的原始拔模斜度与加工面的边界位置，对于做逆向设计的工程师来说，这类未做简化的扫描数据可以直接作为结构参考，在做改装设计时能精准匹配原厂缸体的安装边界，避免出现安装干涉、密封面错位的问题。

　　从安装边界与尺寸逻辑来看，这类直列四缸600cc排量级别的高转机气缸盖，沿曲轴轴向的长度对应四个气缸的中心距布局，进排气侧分别预留了进气歧管、排气头段的安装法兰面，法兰面上的螺栓孔位分布直接决定了进排气改装件的匹配度，缸盖下平面的燃烧室凹坑深度、气门下沉量直接影响发动机的实际压缩比，在做动力改装时如果要调整压缩比，这些原始扫描数据可以作为基准，不用反复拆解实体零件做测量。另外，扫描数据将模型面数精简至50万面，在保留所有关键结构特征的前提下，降低了模型的数据量，不管是做结构展示、装配干涉检查，还是作为改装设计的基准参考，都能在普通配置的设计工作站上流畅运行，不会出现面数过多导致的操作卡顿问题。

　　在实际的工程场景中，这类扫描得到的气缸盖数据还可以用于教学演示，帮助刚接触发动机结构的设计人员直观理解顶置凸轮轴配气机构的布局逻辑，理解冷却水道如何围绕燃烧室与排气道布置来带走多余热量，理解润滑油道如何连通凸轮轴轴颈、气门摇臂位置来保证高速运动部件的润滑，相比二维图纸，三维结构能更清晰地展现各个油道、水道的空间走向，避免二维识图带来的空间理解偏差。同时，对于做赛车动力改装的团队来说，参考原厂气缸盖的气道形态，可以在其基础上做气道抛光、扩大进排气道截面的优化，通过扫描数据的截面分析功能，能精准计算不同位置的气道截面积变化率，调整气道的曲率来提升进排气效率，而不用完全从零开始设计气道，大幅缩短改装设计的周期，也能避免自主设计气道时出现的气流紊乱问题。另外，缸盖上部的凸轮轴安装座的同轴度、安装面的平面度，直接影响配气机构的运行稳定性，扫描保留的原始安装位特征，可以作为改装凸轮轴时的安装基准，保证改装后的凸轮轴轴颈与原厂安装座的配合精度，避免出现凸轮轴卡滞、异常磨损的问题。
