欧特克轻量化机器人夹持臂结构设计方案

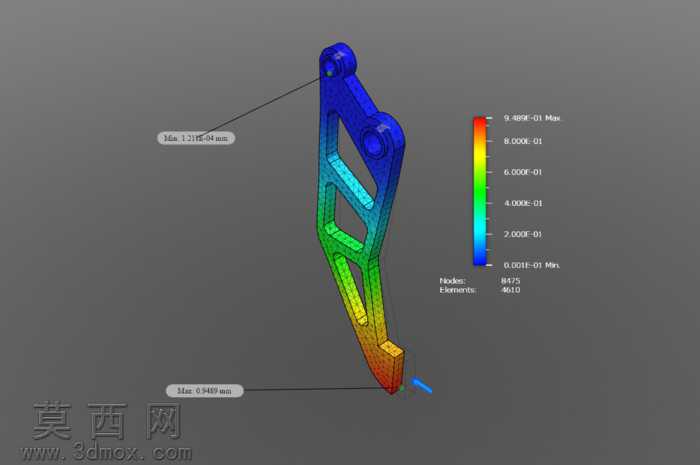

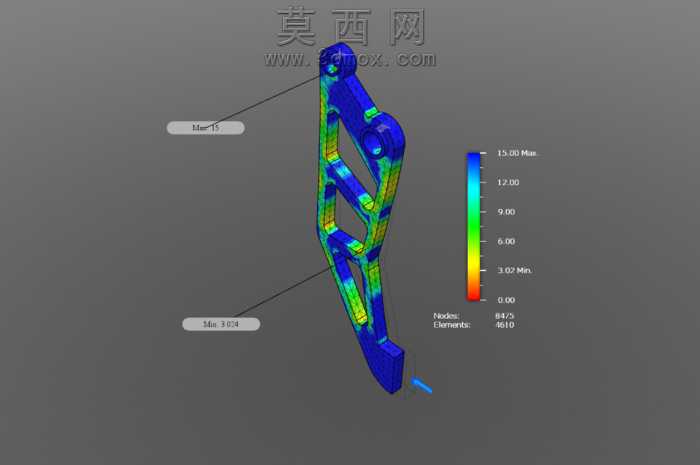

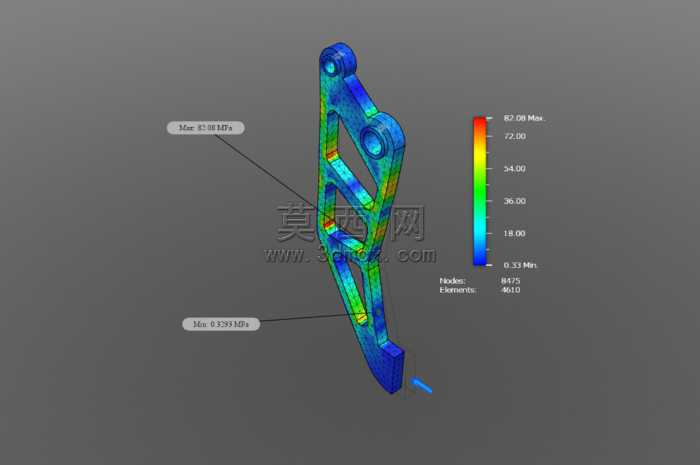

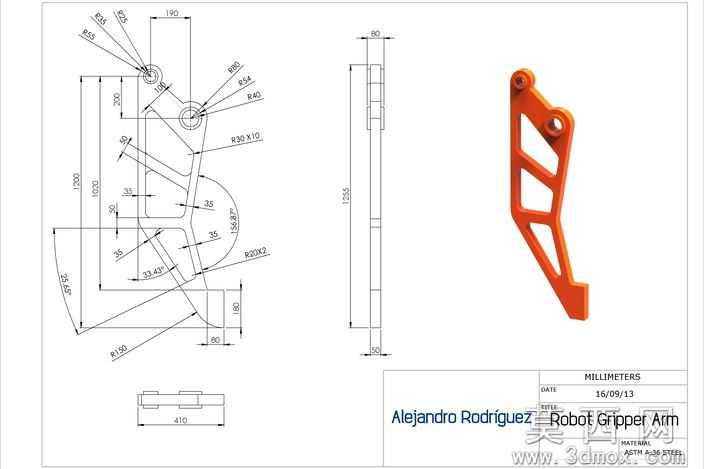

本作品为机器人夹持臂的三维结构设计方案，建模阶段严格遵循机械设计公差规范，通过参数化建模方式完成整体结构搭建，所有安装孔位、铰接点位、轮廓尺寸均按照工程制图标准完成尺寸约束，确保二维工程图与三维模型的尺寸一致性，可直接对接后续加工生产的尺寸校验环节。设计过程中重点围绕夹持臂的负载受力需求开展结构优化，摒弃传统实心臂体的冗余设计思路，采用类桁架的镂空式仿生结构布局，在臂体的非主要受力区域开设规整的减重槽，同时在铰接受力点位做加厚凸台与圆弧过渡处理，从结构层面分散应力集中点，避免臂体在往复夹持作业过程中出现应力断裂风险。材质设定阶段选用高强度铝合金作为预设加工材质，在三维软件中完成材质属性的参数赋值，同步开展静力学仿真校验，通过模拟夹持作业的最大负载工况，核算臂体的应力分布、位移变形量与安全系数，最终验证结果显示臂体最大应力处于材料许用应力范围内，最大位移变形量控制在毫米级以内，安全系数满足工业机器人末端执行器的长期作业要求。渲染阶段采用金属哑光材质表现臂体的加工质感，通过多角度光源布置清晰呈现臂体的轮廓结构、镂空区域形态与安装点位特征，直观展示结构设计的细节特点。整体设计兼顾轻量化与结构强度需求，在保证夹持作业刚性要求的前提下，尽可能降低臂体自身重量，减少机械臂关节的负载损耗，提升末端执行器的响应速度与运动稳定性，可适配多类工业机器人的末端夹持作业场景，为同类型夹持臂的轻量化设计提供可参考的结构优化思路。
