工业设备用金属连接嘴吸口构件

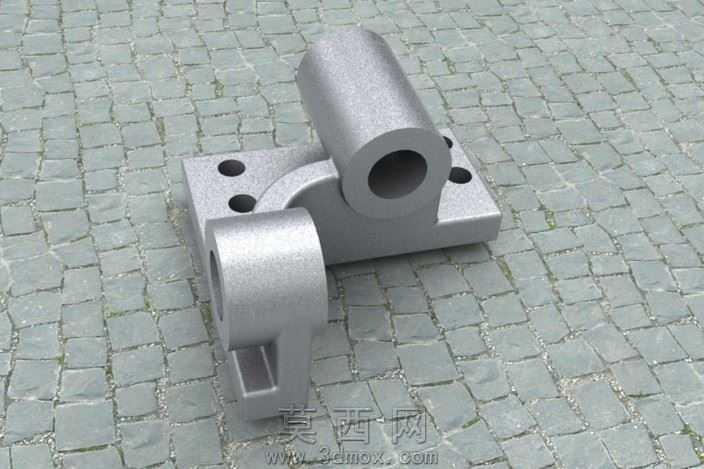

该构件采用三维参数化建模方式完成整体设计，建模过程中优先以基准面定位核心特征，首先绘制底部安装底座的二维草图，通过拉伸特征生成带安装孔的方形基座，基座上预留的四个通孔严格遵循安装定位的尺寸规范，孔位间距与孔径参数经过反复校核，确保后续装配时能够与配套设备精准对位。在基座上方的主体结构设计中，通过拉伸、切除特征构建两个不同轴向的筒状连接结构，两个筒状结构分别承担不同方向的管路对接功能，其中斜向布置的筒体通过圆弧过渡结构与基座、横向筒体实现平滑连接，过渡区域采用圆角特征处理，避免应力集中问题，提升构件的结构强度。建模完成后对模型进行材质赋予与渲染设置，选用哑光金属材质模拟铸钢零件的表面质感，调整材质的粗糙度、金属度参数还原真实金属零件的漫反射效果，渲染场景采用石质地砖作为背景，通过多光源布光突出构件的结构轮廓与表面细节，清晰展现各部分的衔接关系。该构件的设计思路围绕工业管路连接的实际需求展开，在保证结构强度的前提下优化各部分的壁厚设计，既避免材料浪费又满足承压使用要求，两个筒状结构的内孔尺寸经过精准计算，能够与对应规格的管路实现紧密配合，底部安装板的平面度在建模时通过基准约束严格控制，确保安装后整体结构的稳定性。整体模型的特征树逻辑清晰，各特征之间的父子关系明确，便于后续根据实际使用需求进行参数调整与结构优化，所有的倒角、圆角细节都按照机械加工的工艺要求进行设置，确保设计完成的模型能够直接对接后续的加工生产环节，无需额外进行工艺性修正。
